专利号: 2020101653693
申请人: 河南工学院
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

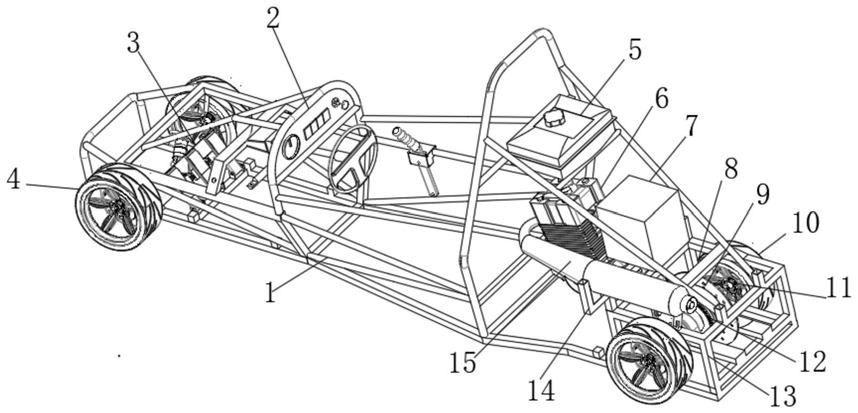

1.一种用于提高汽车NVH性能的减振车身,包括车架(1),其特征在于:所述车架(1)的前车驱动部位安装有前置减振部件(4),所述前置减振部件(4)后方设置有刹车部件(3),且所述刹车部件(3)位于所述车架(1)刹车部位,所述车架(1)的前置梁架安装有控制台(2);

所述车架(1)的后车驱动部位安装有框架(13),所述框架(13)的驱动部位安装有轴向驱动部件(12),所述轴向驱动部件(12)的内置驱动轴部位安装有轴向件(11),所述轴向件(11)的左右横向驱动部位安装有后置减振组件(10),所述车架(1)的后置支架部位安装有支撑架(14),所述支撑架(14)位于所述框架(13)的上横向部位靠前部位,所述支撑架(14)的卡位部位安装有排气管(15),所述排气管(15)的动力输入端安装有发动机(6),所述发动机(6)的进油端安装有油箱(5),所述发动机(6)的后表面安装有降温箱(7),所述后置减振组件(10)的内侧安装有所述轴向件(11),所述车架(1)的支架部位安装有支架组件(8),且所述支架组件(8)整体组件焊接在所述框架(13)的上横向支架部位靠前端,两组所述轴向件(11)的相向端均安装有动力接收盘(9),所述前置减振部件(4)的内圈安装有刹车盘(47),所述刹车盘(47)的外壁上安装有刹车卡钳(48),所述刹车卡钳(48)的外壁上安装有上置连接杆(49),所述上置连接杆(49)的顶端安装有摆动头(50),所述摆动头(50)的外壁上安装有开口卡块(51),所述开口卡块(51)的一端焊接有双向支撑杆架(53),所述双向支撑杆架(53)的顶端安装有双向块(41),四组所述双向块(41)之间安装有放置架(38),所述放置架(38)的骨架上方固定连接有弧形板(39),所述放置架(38)的左右两侧靠下部位焊接有开口块(52),所述开口块(52)的开口部位安装有下弯曲杆(43),所述下弯曲杆(43)的顶端横向杆位于所述开口块(52)的开口左右两侧,所述前置减振部件(4)的内侧中心部位固定连接有盘体(32),所述盘体(32)的轴承端安装有轴心筒(45),所述轴心筒(45)的一端安装有轴承组件(36),所述轴承组件(36)之间安装有驱动转杆(37),位于下方所述刹车卡钳(48)的外壁焊接有下弯曲杆(43),所述下弯曲杆(43)的外壁靠上部位焊接有固定头(44),所述固定头(44)的一端固定连接有伸缩柱(33),所述伸缩柱(33)的外壁上安装有弹簧本体(35),所述弹簧本体(35)的顶端固定连接有帽盖(34),所述帽盖(34)的顶端焊接有螺纹锁头(46)。

2.如权利要求1所述的用于提高汽车NVH性能的减振车身,其特征在于:所述放置架(38)的中间部位安装有车架连接件(42),所述车架连接件(42)的外壁上固定连接有对接件(40),四组所述对接件(40)焊接在所述弧形板(39)的外壁与所述车架连接件(42)的外壁之间。

3.如权利要求1所述的用于提高汽车NVH性能的减振车身,其特征在于:所述后置减振组件(10)的内侧焊接有开槽球(23),所述开槽球(23)的内腔中转向连接有圆球头(22),所述圆球头(22)的外壁上焊接有骨件(21),所述骨件(21)的卡口部位焊接有定位块(25),所述定位块(25)的一端焊接有转轴本体(27),所述转轴本体(27)的一端安装有转轴套(26),所述转轴套(26)的中间部位转动连接有组合件(30),所述组合件(30)的上表面靠后部位转动连接有开口筒(28),所述开口筒(28)的底端转动连接有竖向支撑板(29),所述转轴本体(27)的顶端与底端均固定连接有锁紧件(31),两组所述开槽球(23)的外壁中间部位焊接有竖向支柱(24)。

4.如权利要求3所述的用于提高汽车NVH性能的减振车身,其特征在于:所述组合件(30)的背面左右两侧均减振盘上焊接有杠体(16),所述杠体(16)的顶端伸缩连接有横向支柱(18),所述横向支柱(18)的外壁上固定连接有长条块(17),所述长条块(17)的一端固定连接有伸缩件(19),所述伸缩件(19)的底端气缸式连接有对向减振筒(20),所述杠体(16)与所述对向减振筒(20)呈现相向倾斜设置,所述横向支柱(18)的外壁与所述组合件(30)的上表面之间焊接有弧形块。

5.如权利要求1所述的用于提高汽车NVH性能的减振车身,其特征在于:所述后置减振组件(10)的内侧靠上部位焊接有倾斜块(54),所述倾斜块(54)的顶端固定连接有双向支撑杆架(53)。
