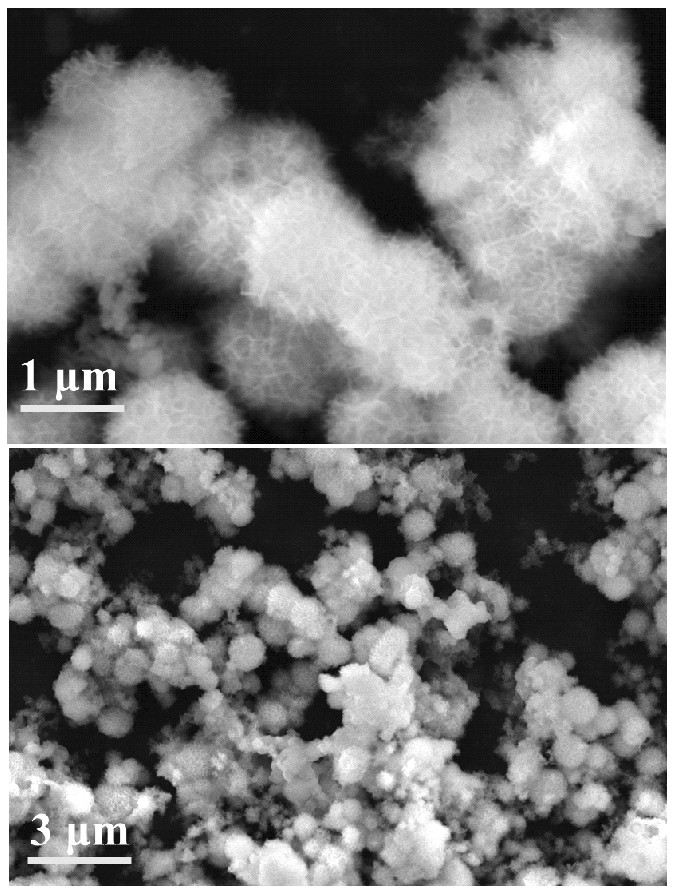

1.花状纳米氢氧化锰包覆铝复合材料的制备方法，它是将铝粉的水相悬浊液和氟化锰水溶液混合，将反应获得的产物离心分离，得到花状纳米氢氧化锰包覆铝复合材料；其特征是该制备方法包括以下具体步骤：

（1）将铝粉加入到水中进行超声分散，得到铝粉的水相悬浊液；

（2）向上述铝粉的水相悬浊液中加入一定量的氟化锰，并将该混合液在搅拌条件下升温至反应温度；

（3）反应一定时间后，将产物进行离心和洗涤，干燥，得到花状纳米氢氧化锰包覆铝复合材料。

2.根据权利要求1所述的花状纳米氢氧化锰包覆铝复合材料的制备方法，其特征是：步骤（1）中，所述铝粉的粒径范围为100 nm–10 μm，超声分散功率为60–360 W。

3.根据权利要求1所述的花状纳米氢氧化锰包覆铝复合材料的制备方法，其特征是：步骤（1）中，所述铝粉的水相悬浊液浓度为3–10 g/L。

4.根据权利要求1所述的花状纳米氢氧化锰包覆铝复合材料的制备方法，其特征是：步骤（2）中，所述氟化锰的质量为铝粉质量的0.02–0.1倍；该混合液在250–500转/分的搅拌条件下以2–5℃/分升温至反应温度。

5.根据权利要求2所述的花状纳米氢氧化锰包覆铝复合材料的制备方法，其特征是：步骤（2）中，所述反应温度为30–60℃。

6.根据权利要求2所述的花状纳米氢氧化锰包覆铝复合材料的制备方法，其特征是：步骤（3）中，所述反应时间为10–30分钟，干燥温度为45℃。
