专利号: 2020101683059
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

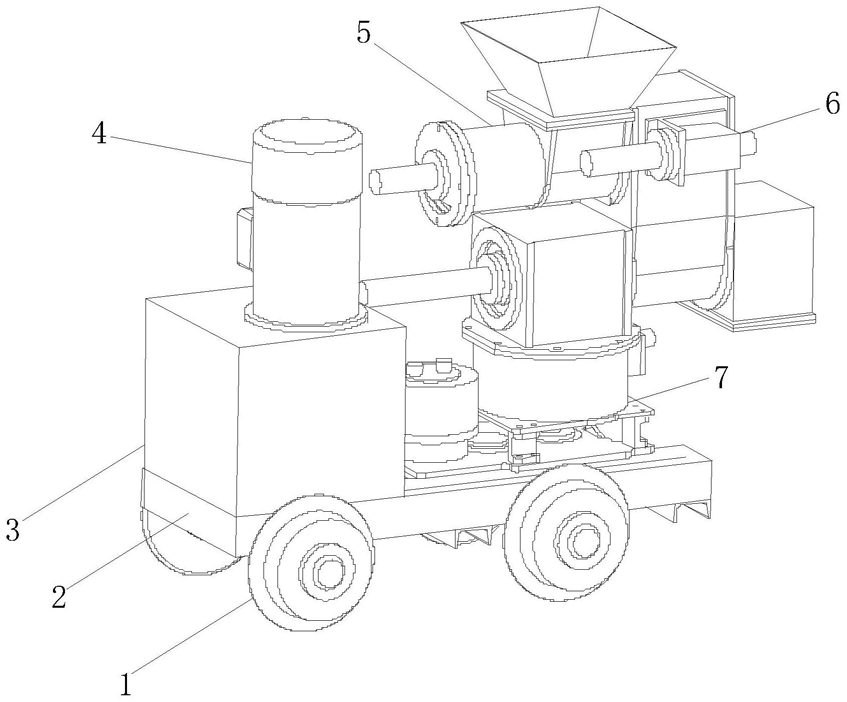

1.一种远距离混凝土喷射机,其特征在于,包括底架、缸筒机构、转子机构和液压系统,所述转子机构固定在底架上用于喷射混凝土,所述缸筒机构设置在转子机构上方,所述液压系统实现液压驱动;所述缸筒机构包括上缸筒部分、下缸筒部分和密封箱,所述密封箱与上缸筒、下缸筒相连,所述上缸筒部分的上密封活塞和上缸筒形成端面密封,下缸筒部分的下密封活塞和下缸筒形成端面密封,所述上密封活塞和下密封活塞至少有一个处于密封位置;所述密封箱的侧面设置有排气装置,下缸筒的端部还设置有集料箱。

2.根据权利要求1所述的一种远距离混凝土喷射机,其特征在于,所述转子机构包括转子外壳、转子、锥形分料器、进气口、出料口、外壳支腿和驱动机构,驱动机构包括驱动马达、齿轮箱和马达座,转子外壳通过外壳支腿固定在齿轮箱上方,转子在转子外壳内并与齿轮箱的输出轴相连接,锥形分料器配置在转子的上方;所述转子外壳和齿轮箱的输出轴之间还设置有密封座,密封座内部设置有0型密封圈,转子外壳的底部安装有出料口,与所述出料口同侧的转子外壳上方还设置有进气口;所述齿轮箱的输入端固定安装在马达座上,马达输出轴和齿轮箱输入轴之间通过花键套接。

3.根据权利要求2所述的一种远距离混凝土喷射机,其特征在于,所述转子整体呈环形,沿环形均匀布置多个隔板,隔板之间形成多个料腔,料腔下侧开口;所述转子中间的通孔为安装孔,安装孔和齿轮箱输出轴配合安装。

4.根据权利要求1所述的一种远距离混凝土喷射机,其特征在于,所述下缸筒部分的下箱体和转子外壳固定连接,密封箱固定在下箱体的侧面,下油缸座布置在下箱体上与密封箱相对的侧面,下油缸安装在下油缸座上;所述下缸筒设置在密封箱内,集料箱与密封箱相接;所述下缸筒部分的下推料活塞和下密封活塞之间通过下连杆固定连接,下密封活塞和下油缸的活塞杆固定连接,下推料活塞沿下缸筒运动。

5.根据权利要求4所述的一种远距离混凝土喷射机,其特征在于,所述上缸筒部分的上缸筒和密封箱上的缸筒法兰固定连接,上油缸通过上油缸座固定在上缸筒的端部;所述上密封活塞和上推料活塞之间通过上连杆固定连接;所述上推料活塞和上油缸的活塞杆固定连接,料斗固定在上缸筒的上方。

6.根据权利要求5所述的一种远距离混凝土喷射机,其特征在于,所述上缸筒和密封箱的连接端设置有上密封橡胶,上密封活塞上设置有密封凸台,上密封活塞和上密封橡胶配合形成密封。

7.根据权利要求5所述的一种远距离混凝土喷射机,其特征在于,所述下缸筒和密封箱的连接端设置有下密封橡胶,下密封活塞上设置有密封凸台,下密封活塞和下密封橡胶配合形成密封。

8.根据权利要求5至7任一项所述的一种远距离混凝土喷射机,其特征在于,所述排气装置通过排气法兰安装在密封箱上,所述排气装置包括排气油缸、排气活塞、排气座和排气管,所述排气管穿过排气座并和排气座固定连接,排气油缸固定在排气管的端部,排气活塞固定在排气油缸的活塞杆前端,并沿排气管移动;所述排气活塞上还设置有O型密封圈,排气管上设置有多个内排气孔,排气座与密封箱相连通。

9.根据权利要求8所述的一种远距离混凝土喷射机,其特征在于,所述料斗内盛有混凝土,料斗内的混凝土落入上缸筒,此时下密封活塞处于密封位置;上推料活塞运动将上缸筒内的物料推送至密封箱,物料从密封箱落入下缸筒;此时上密封活塞处于密封位置,下推料活塞向下缸筒内的物料推送至下箱体,物料经过下箱体落入转子外壳,经过锥形分料器落入转子的料槽内,转子转动将混凝土依次推送到出料口处,进气口输送高压风泵送混凝土。
