专利号: 2020101714860
申请人: 西京学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

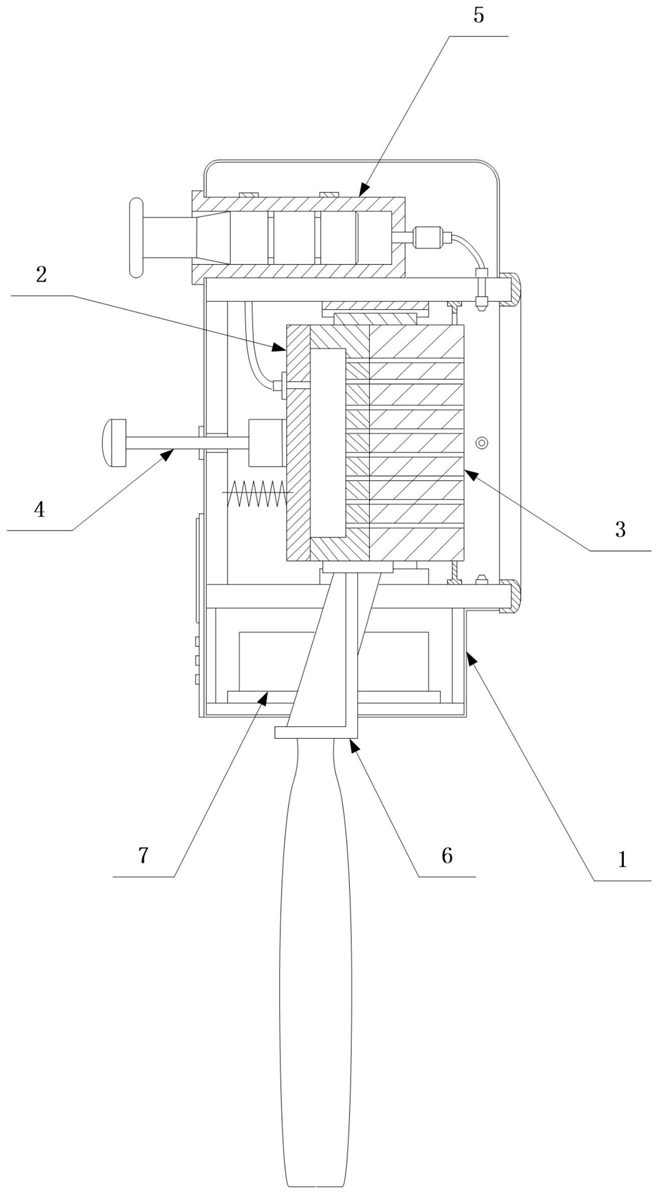

1.一种不干胶标贴清除系统,包括框架(1),其特征在于:框架(1)内分为上下两层,框架(1)下层连接有控制装置(7)和移动电源(8),框架(1)上层连接有抽真空装置(2),抽真空装置(2)一侧连接有加热装置(3),加热装置(3)外侧的框架(1)设有侧板;抽真空装置(2)另一侧连接有操纵机构(4),抽真空装置(2)顶部连接有加湿装置(5),抽真空装置(2)、加热装置(3)底部连接有送给装置(6);

所述的框架(1)包括主体框架和罩壳,罩壳覆盖在主体框架外侧;

所述的抽真空装置(2)包括真空泵(21),真空泵(21)进口通过抽气管(24)和抽气接头(27)连接,抽气接头(27)安装在封板(25)上,封板(25)安装在真空室(26)上,封板(25)和真空室(26)形成一个密闭的集气腔;真空室(26)安装在加热装置(3)上,真空室(26)设置有集气腔和第一抽气孔;真空泵(21)出口通过排气管(22)和排气口(23)连接,排气口(23)安装在框架(1)的罩壳上;

所述的操纵机构(4)包括手提拉杆(41),手提拉杆(41)和支座(43)连接,手提拉杆(41)上连接的挂销(42)和主体框架上由固定凸台形成的沟槽配合,支座(43)连接在封板(25)上;封板(25)和框架(1)侧板之间连接有压簧(45),抽真空装置(2)、加热装置(3)顶部通过导向组件(44)和框架(1)顶板连接;

所述的手提拉杆(41)包括提手(411)、拉杆(412)和球头(413),提手(411)连接在拉杆(412)的一端,拉杆(412)的另一端连接有球头(413),提手(411)的球面上设置有一字槽,拉杆(412)穿过支座(43)上的过孔,球头(413)和支座(43)的球窝面接触,挂销(42)横穿过拉杆(412);

所述的导向组件(44)包括导向座和滑块,导向座和滑块组成移动副。

2.根据权利要求1所述的一种不干胶标贴清除系统,其特征在于:所述的加热装置(3)包括铸铝加热块(31)、电源接头(32)和温度传感器(33);铸铝加热块(31)和真空室(26)连接,铸铝加热块(31)上设置有第二抽气孔;铸铝加热块(31)上安装有电源接头(32)和温度传感器(33)。

3.根据权利要求1所述的一种不干胶标贴清除系统,其特征在于:所述的加湿装置(5)包括活塞杆(51),活塞杆(51)插入活塞筒(52)内,活塞筒(52)固定在框架(1)的顶板上;活塞筒(52)入口通过第二单向阀(57)、第二导水管和储水器(58)连接,储水器(58)安装在框架(1)的顶板上,储水器(58)设有进水口(59);活塞筒(52)出口通过第一单向阀(53)、第一导水管和喷头(54)连接,喷头(54)和挡帘(55)安装在框架(1)的主体框架内侧,框架(1)的主体框架侧端面上安装有橡胶环(56)。

4.根据权利要求2所述的一种不干胶标贴清除系统,其特征在于:所述的送给装置(6)包括手柄座和手柄,手柄安装在手柄座上,手柄座安装在加热装置(3)的铸铝加热块(31)和抽真空装置(2)的真空室(26)构成的平面上。

5.根据权利要求1所述的一种不干胶标贴清除系统,其特征在于:所述的控制装置(7)分别与抽真空装置(2)中的真空泵(21)、加热装置(3)中的电源接头(32)和温度传感器(33)、移动电源(8)电连接;移动电源(8)分别与真空泵(21)、加热装置(3)中的电源接头(32)和温度传感器(33)电连接。

6.根据权利要求1所述的一种不干胶标贴清除系统,其特征在于:所述的控制装置(7)包括控制器、显示器和控制键;控制键由一组按键组成;显示器和控制键分别与控制器电连接。
