专利号: 2020101723836
申请人: 华侨大学(CN)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

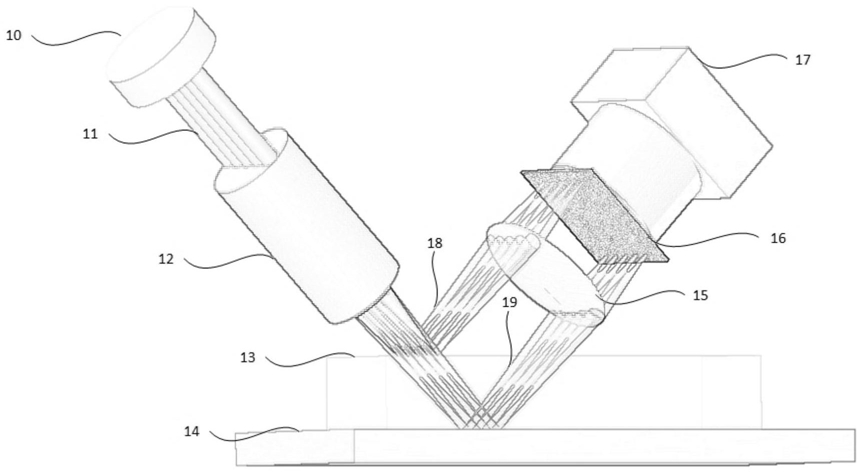

1.一种光学玻璃厚度计算方法,其特征在于,其应用一光学玻璃瑕疵检测装置,所述光学玻璃瑕疵检测装置包含光源发射机构和成像机构;

所述光源发射机构包含复色光源以及色散构件,所述色散构件包括用于将复色光源发射的光线进行分光为不同波长的光线的光纤束、以及用于将经光纤束进行分光后的光线沿轴向进行色散以使不同波长的光线分别聚焦在被测光学玻璃的不同高度位置处的平面上的色散管镜;

所述成像机构包含有用于供所述被测光学玻璃预设高度的平面反射出的光线通过的小孔阵列、以及用于将通过小孔阵列的光线成像的相机;

被测光学玻璃厚度计算方法,包括:

根据两条波长λ1、λ2的光线在相机成像面上的截距d、入射光光轴与被测光学玻璃表面法线的夹角θ、光学玻璃的折射率n、光学系统的放大率M,计算光学玻璃的厚度δ;其中,所述光学玻璃的厚度δ的表达式为:其中,所述截距d与两条光线的波长λ1、λ2的关系为:

其中,λ1为红光波长,λ2为紫光波长,k是色散管镜的色散参数,k·(λ1‑λ2)为复色光经色散管镜后的光线。

2.根据权利要求1所述的一种光学玻璃厚度计算方法,其特征在于,所述光学玻璃瑕疵检测装置包括用于装载所述被测光学玻璃的载物台,所述载物台通过支撑所述被测光学玻璃来限定其沿预设方向活动以能够检测所述被测光学玻璃的表面。

3.根据权利要求1所述的一种光学玻璃厚度计算方法,其特征在于,所述被测光学玻璃预设高度的平面至少包括被测光学玻璃的上表面、下表面和亚表面中的一个。

4.根据权利要求3所述的一种光学玻璃厚度计算方法,其特征在于,所述相机将通过小孔阵列的光成像在成像面上,所述成像面包含有多个成像区域以对应成像由被测光学玻璃的上表面、下表面和/或亚表面反射回的光。

5.根据权利要求4所述的一种光学玻璃厚度计算方法,其特征在于,所述相机为彩色相机。

6.根据权利要求1所述的一种光学玻璃厚度计算方法,其特征在于,包括聚焦透镜,所述聚焦透镜用于将被测光学玻璃预设高度的平面反射出的光线通过聚焦发送至的小孔阵列。

7.根据权利要求1所述的一种光学玻璃厚度计算方法,其特征在于,所述光纤束包含:多个光纤;

圆形端,由多个所述光纤的一端部呈圆形排列构成、以耦接所述复色光源;

线形端,由多个所述光纤远离所述圆形排列的另一端部呈线形排列构成、以耦接所述色散管镜。

8.根据权利要求7所述的一种光学玻璃厚度计算方法,其特征在于,穿过所述线形端以成像在相机上的光点与所述小孔阵列里的孔分别一一对应。

9.根据权利要求1所述的一种光学玻璃厚度计算方法,其特征在于,所述被测光学玻璃的瑕疵缺陷与光学玻璃上表面的间距大小的表达式为:其中,λ3为绿光波长,λ1为红光波长。
