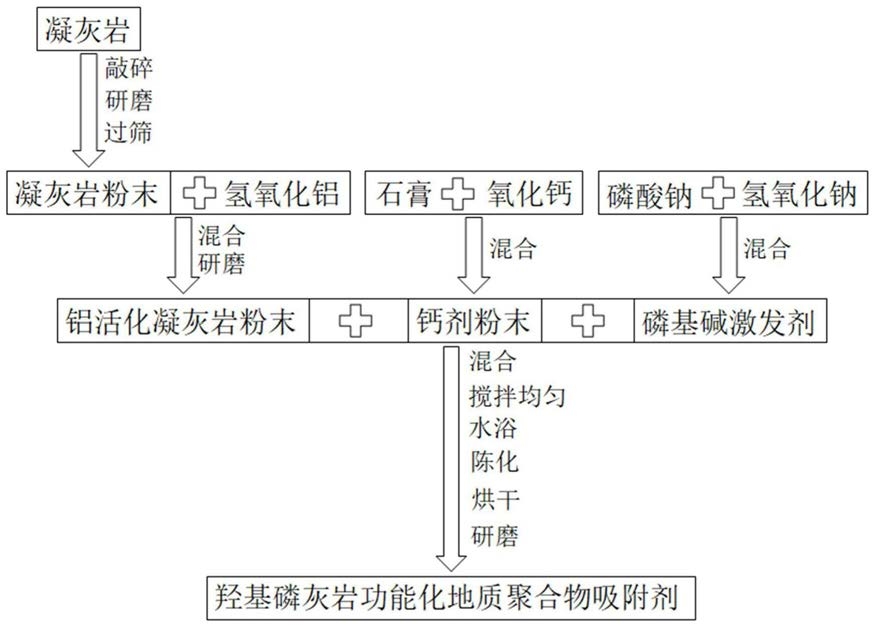

1.利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，包括以下步骤：

1）将凝灰岩敲碎、研磨，过200 400目筛，得凝灰岩粉末；

~

2）称取氢氧化铝和凝灰岩粉末，混合，300 1200rmp转速条件下研磨2 6小时，得铝活化~ ~凝灰岩粉末；

3）分别称取石膏和氧化钙，混合，得钙剂粉末；

4）分别称取磷酸钠与氢氧化钠，混合，得磷基碱激发剂；

5）分别称取磷基碱激发剂、钙剂粉末、铝活化凝灰岩粉末，混合得到混合粉末，向混合粉末中加入水，搅拌均匀，60 100℃条件下水浴6 12小时，然后接着陈化12 36小时，烘干，~ ~ ~研磨，过200 400目筛，得利用凝灰岩制备的羟基磷灰岩功能化地质聚合物吸附剂。

~

2.根据权利要求1所述的利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，所述步骤2）氢氧化铝和凝灰岩粉末质量比1 2:10。

~

3.根据权利要求1所述的利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，所述步骤3）石膏和氧化钙质量比0.5 1.5:1。

~

4.根据权利要求1所述的利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，所述步骤4）磷酸钠与氢氧化钠质量比0.2 0.4:1。

~

5.根据权利要求1所述的利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，所述步骤5）的磷基碱激发剂、钙剂粉末、铝活化凝灰岩粉末质量比5 10:10~

20:100。

~

6.根据权利要求1所述的利用凝灰岩制备羟基磷灰岩功能化地质聚合物吸附剂的方法，其特征在于，所述混合粉末与水液固比0.6 1.2:1mL/mg。

~

7.权利要求1 6任一项所述的制备方法制备得到的功能化地质聚合物吸附剂。

~

8.权利要求7所述的功能化地质聚合物吸附剂在重金属污染物去除中的应用。

9.根据权利要求8所述的应用，其特征在于，所述重金属污染物中的重金属为砷、镉、六价铬、铅或汞中的一种或几种。
