专利号: 2020101731796
申请人: 安徽鹰龙工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

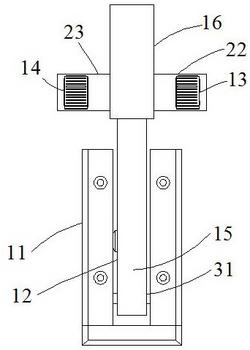

1.一种应用于泳池的游泳辅助设备,其特征在于,包括固定架、连接架及两个踏板,所述连接架连接于所述固定架,所述连接架包括基管及套管,所述套管与所述基管通过弹簧相连,使得所述套管能够沿所述基管滑动,所述踏板包括第一踏板及第二踏板,所述第一踏板及第二踏板对称地连接于所述套管的两侧,所述第一踏板及第二踏板连接有锁止机构,所述基管上设置有锁孔,所述锁止机构与所述锁孔连接时所述弹簧处于压缩状态;同时踩下所述第一踏板及第二踏板可使所述锁止机构与所述锁孔分离,并使得所述套管、所述第一踏板及所述第二踏板被所述弹簧推动。

2.根据权利要求1所述的应用于泳池的游泳辅助设备,其特征在于,所述固定架包括相平行的第一固定杆、第二固定杆以及连接于第一固定杆及第二固定杆端部的横杆,所述第一固定杆与第二固定杆之间设置连接槽,所述基管连接于所述连接槽内。

3.根据权利要求2所述的应用于泳池的游泳辅助设备,其特征在于,所述第一固定杆及第二固定杆上均设置有多个固定孔,所述固定孔为沉孔结构,所述第一固定杆、第二固定杆及横杆的外侧面为斜面结构。

4.根据权利要求2所述的应用于泳池的游泳辅助设备,其特征在于,所述套管的两侧对称地设置有第一连杆及第二连杆,所述第一踏板连接于所述第一连杆,所述第二踏板连接于所述第二连杆;所述锁止机构包括第一锁止机构及第二锁止机构,所述第一连杆内设置所述第一使锁止机构,所述第二连杆内设置所述第二锁止机构,所述锁孔包括第一锁孔及第二锁孔,所述第一锁止机构连接所述第一锁孔,所述第二锁止机构连接所述第二锁孔;

所述第一锁止机构包括锁杆、锁头及压杆,所述锁杆的一端连接于所述第一连杆内,所述锁头设置于锁杆另一端的顶部,且锁杆穿过所述套管使所述锁头连接于所述第一锁孔,所述压杆沿竖向连接于所述锁杆的中部,所述压杆的顶端延伸至所述第一连杆的上方,所述第一踏板的一端铰接于所述第一连杆的顶部,所述压杆的顶部贴合于所述第一踏板的底部;所述锁杆具有柔韧性,踩下所述第一踏板可使所述锁杆产生形变进而使所述锁头与所述第一锁孔分离。

5.根据权利要求4所述的应用于泳池的游泳辅助设备,其特征在于,所述基管远离所述套管的一端连接有转轴,所述转轴的两端分别转动连接于所述第一固定杆及第二固定杆,所述基管的侧部设置有卡块,所述第一固定杆的侧部设置有卡槽,所述卡块卡入所述卡槽。

6.根据权利要求4所述的应用于泳池的游泳辅助设备,其特征在于,所述弹簧的一部分位于所述基管内部,弹簧另一部分伸入所述套管内部;所述套管的底部设置有长条形的限位槽,所述基管底部设置有限位柱,所述限位柱插入所述限位槽。

7.根据权利要求4所述的应用于泳池的游泳辅助设备,其特征在于,所述第一踏板倾斜设置于所述第一连杆的顶部,所述第一踏板较高的一端与所述第一连杆之间通过弹性板相连,所述弹性板对所述第一踏板具有向上的弹性力;所述第一踏板的两侧还连接有柔性片,所述柔性片的顶边连接所述第一踏板,柔性片的侧边连接所述弹性板,柔性片的底边连接所述第一连杆。

8.根据权利要求7所述的应用于泳池的游泳辅助设备,其特征在于,所述第一踏板及第二踏板上均设置有条状的纹路。
