专利号: 2020101741478
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种数字式多功能电力电子技术实验方法,其特征在于:利用不同拨动开关的闭合,可分别进行单相半波可控整流实验、单相桥式全控整流实验、单相PWM整流实验、Buck实验、Boost实验、方波逆变实验和SPWM逆变实验。

2.根据权利要求1所述的一种数字式多功能电力电子技术实验方法,其特征在于:在进行单相半波可控整流实验、单相桥式全控整流实验和单相PWM整流实验时,先进行过零检测;检测完成后,对于单相半波可控整流实验,使拨动开关12、14、15、16、17处于ON状态,其它开关处于OFF状态,主电路处于单相半波可控整流带电阻负载状态,进行单相半波可控整流带电阻负载实验;使拨动开关13、14、15、16、17、19处于ON状态,其它开关处于OFF状态,主电路处于单相半波可控整流带阻感负载状态,进行单相半波可控整流带阻感负载实验;对于单相桥式全控整流实验,拨动开关12、14、15、17处于ON状态,其它开关处于OFF状态,主电路处于单相桥式全控整流带电阻负载状态,进行单相桥式全控整流带电阻负载实验;拨动开关13、14、15、17、19处于ON状态,其它开关处于OFF状态,主电路处于单相桥式全控整流带阻感负载状态,进行单相桥式全控整流带阻感负载实验;对于单相PWM整流实验,拨动开关

3、6、9、10、11、17处于ON状态,其它开关处于OFF状态,主电路处于单相PWM整流电路状态,进行单相PWM整流实验。

3.根据权利要求1或2所述的一种数字式多功能电力电子技术实验方法,其特征在于:

对于Buck实验,拨动开关2、4、7、8、18处于ON状态,其它开关处于OFF状态,主电路处于Buck电路状态,进行Buck实验;对于Boost实验,拨动开关1、3、7、9、17处于ON状态,其它开关处于OFF状态,主电路处于Boost电路状态,进行Boost实验;所述的方波逆变实验和SPWM逆变实验电路相同,在实验时,拨动开关2、3、5处于ON状态,其它开关处于OFF状态,主电路处于方波逆变和SPWM逆变状态,PC机根据选择的逆变方式,进行方波逆变实验或SPWM逆变实验。

4.根据权利要求3所述的一种数字式多功能电力电子技术实验方法,其特征在于:使用该方法的电力电子技术实验平台,包括保护电路、采样电路、驱动电路、DSP核心控制板、PC机和电力电子集成主电路;所述的保护电路分别与采样电路、DSP核心控制板电连接;电力电子集成主电路通过采样电路与DSP核心控制板电连接;所述的驱动电路包括MOS管驱动电路和晶闸管驱动电路,驱动电路分别与DSP核心控制板、电力电子集成主电路电连接;所述的DSP核心控制板与PC机电连接,接受PC机信号并反馈;所述的电力电子集成主电路包括单相半波可控整流电路、单相桥式可控整流电路、单相PWM整流电路、PWM产生与驱动电路、Boost电路、Buck电路、方波逆变电路和SPWM逆变电路。

5.根据权利要求4所述的一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台中的单相半波可控整流电路和单相桥式可控整流电路共用一个电路,该电路包括电流传感器、四个晶闸管、多个拨动开关、多个水泥电阻和电感;所述的晶闸管S1输入端经拨动开关W14与电源连接的同时,与晶闸管S2的输出端连接;晶闸管S1输出端分别与晶闸管驱动电路的S5端、G5端、电流传感器A3的IP+端子连接;晶闸管S2的输出端还与晶闸管驱动电路的S6端、G6端连接;晶闸管S2的输入端接地的同时分为三路,一路经电阻R106和拨动开关W12接入电流传感器A3的IP-端子,另一路经电阻R105、拨动开关W13和电感L6接入电流传感器A3的IP-端子,最后一路经拨动开关W16和W15与电源连接;晶闸管S3输出端与晶闸管驱动电路的S7端、G7端连接的同时,接入电流传感器A3的IP+端子;晶闸管S3输入端分别与晶闸管S4输出端、拨动开关W16连接,同时经拨动开关W15接入电源;晶闸管S4输出端还与晶闸管驱动电路的S8端、G8端连接;晶闸管S4输入端与晶闸管S3的输入端连接;所述的电流传感器A3的VCC端子接入电源,同时经电容C48接地;GND端子接地的同时,经电容C49接入采样电路;VIOUT端子经电阻R132端子接入采样电路。

6.根据权利要求5所述的一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台中的单相PWM整流电路、PWM产生与驱动电路、Boost电路、Buck电路、方波逆变电路和SPWM逆变电路共用一个电路,该电路包括电感、四个电力MOS管、拨动开关、水泥电阻、电解电容、CBB电容和电流传感器;所述的电力MOS管M1的1端子与MOS管驱动电路的G1端连接,电力MOS管M1的2端子经拨动开关W2和滑动变阻器B1接入电源,同时经拨动开关W3接入电流传感器A1的IP+端子;电力MOS管M1的3端子与电力MOS管M2的2端子连接,二者同时与MOS管驱动电路的S1端、采样电路连接,并经三个串联的电感、拨动开关W1和滑动变阻器B1接入电源,经五个串联的电感和拨动开关W10接入采样电路,经拨开关W4和电感L3接入电流传感器A1的IP+端子,经拨动开关W5、电感L4和电容C122分别连接电力MOS管M3的3端子和电力MOS管M4的2端子,经拨动开关W5、电感L4和电阻R101分别连接电力MOS管M3的3端子和电力MOS管M4的2端子,经拨动开关W5和电感L4连接采样电路,经拨动开关W11连接电力MOS管M3的3端子和电力MOS管M4的2端子;所述的电力MOS管M2的1端子与MOS管驱动电路的G2端连接,电力MOS管M2的3端子与MOS管驱动电路的S2端连接,同时分别经二极管D12,经二极管D13和电阻R6,经电容C120,经电容C121,经电容C43和电阻R153,经电容C43和二极管D11接入滑动变阻器B1一端;并分别经电容C123、C124、CBB电容CBB1、CBB2接入拨动开关W9后接入电流传感器A1的IP-端子;电力MOS管M2的3端子还分别经电阻R102、R103、R104接入拨动开关W6、W7、W8的一端,拨动开关W6、W7、W8的另一端均接入电流传感器A1的IP-端子;电力MOS管M2的3端子接地;所述的电力MOS管M3的1端子与MOS管驱动电路的G3端连接;电力MOS管M3的2端子与电流传感器A1的IP+端子连接;电力MOS管M3的3端子分别与MOS管驱动电路的S3端、电力MOS管M4的2端子连接,同时接入采样电路;所述的电力MOS管M4的1端子与MOS管驱动电路的G4端连接;电力MOS管M4的3端子分别接入MOS管驱动电路的S4端和电力MOS管M2的

3端子;所述的电流传感器A1的IP-端子接入采样电路;电流传感器A1的VCC端子接入电源,同时经电容C125接地;电流传感器A1的输出VIOUT端子经过R27和C126组成的滤波电路后接入采样电路。

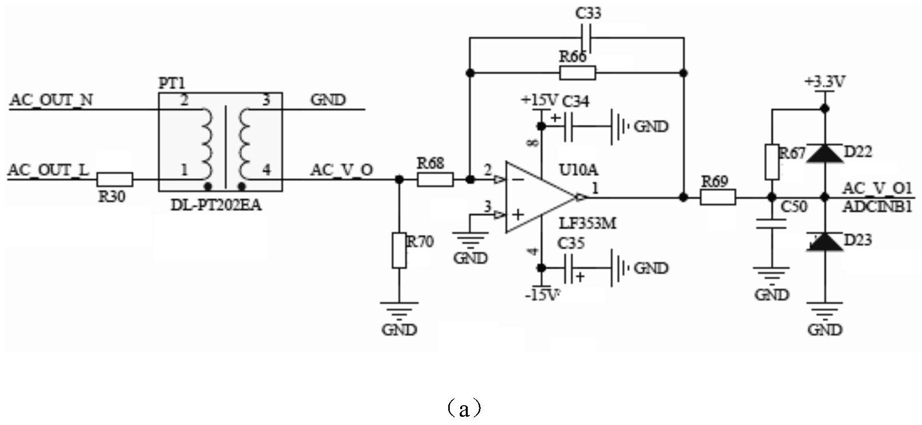

7.根据权利要求6所述的一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台中的采样电路由多路电流传感器、电压传感器以及外围电路组成,用于获取实验过程中的电流信号和电压信号,并将相关信号发送到DSP核心控制板,该采样电路包括直流电压采样电路、交流电压采样电路和电流采样电路。

8.根据权利要求7所述的一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台中的保护电路由比较器电路和逻辑门电路组成,采样电路将主电路的关键电压电流信号进行采集,采集的信号通过比较器电路与设定值进行比较,输出0、1信号,再将此信号发送给逻辑门电路进行逻辑判断,最后将判断结果发送给DSP核心控制板,DSP核心控制板根据接收到的判断结果进行处理是否封锁PWM输出信号。

9.根据权利要求8所述的一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台还包括由AC-DC电源组件、DC-DC电源组件和DC-DC降压电路组成的电源模块,电源模块分别与保护电路、采样电路、驱动电路)、DSP核心控制板连接,为相连的电路提供电源。

10.根据权利要求9所述一种数字式多功能电力电子技术实验方法,其特征在于:所述的实验平台中的单相半波可控整流电路、单相桥式可控整流电路和单相PWM整流电路由单相交流输入电源供电,该单相交流输入电源包括变压器、过流保护电路和交流电压表;所述的Boost电路、Buck电路、方波逆变电路和SPWM逆变电路由单相直流输入电源供电,该单相直流输入电源包括AC/DC开关电源、过流保护电路和直流电压表。
