专利号: 202010175443X
申请人: 山东师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

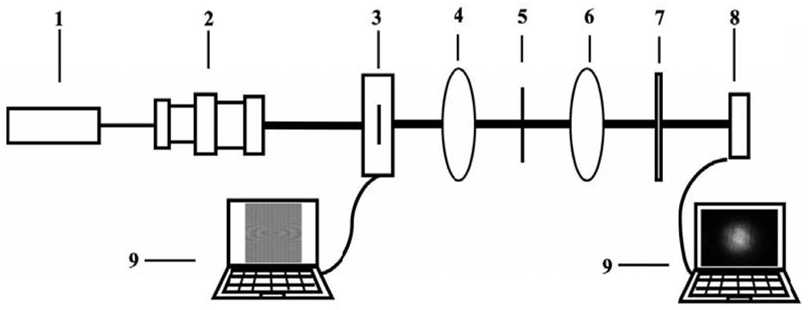

1.一种产生普适非均匀关联光束的装置,其特征是:包括依次布设的激光器、扩束镜、数字微镜器件、第一透镜、滤波片、第二透镜、朗奇光栅和电荷耦合元件,所述扩束镜对所述激光器发出的激光光束进行扩束的扩束系统,扩束后的光斑大小需要覆盖后续的计算全息图,所述数字微镜器件加载变化的全息图,使后续得到的光强为不同模式连续变化的光束;

第一透镜、滤波片和第二透镜形成4f系统,朗奇光栅将4f系统中滤出的正负一级衍射光合成一束光;

所述数字微镜器件连接有计算机,控制所述的数字微镜器件上的加载。

2.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述激光器为固体激光器。

3.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述第一透镜为聚焦透镜,将衍射光进行聚焦。

4.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述滤波片,在第一透镜的焦平面上滤出正负一级衍射光,在焦点处用小孔将聚焦后的正负一级衍射光滤出。

5.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述第二透镜为聚焦透镜,在2倍焦距处将滤出后的光束进行准直。

6.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述第一透镜和第二透镜的焦距一致。

7.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述朗奇光栅位于透镜的焦距处。

8.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:还包括设置朗奇光栅后面的观察平面的电荷耦合元件,所述电荷耦合元件记录不同模式下的合成的光束,即本实施例中的非均匀关联光束。

9.如权利要求8所述的一种产生普适非均匀关联光束的装置,其特征是:所述电荷耦合元件连接有一计算机,用于拍摄得到所需的非均匀关联光束。

10.如权利要求1所述的一种产生普适非均匀关联光束的装置,其特征是:所述数字微镜器件加载多组全息片,将这些全息片以一定频率播放。
