专利号: 2020101756740
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

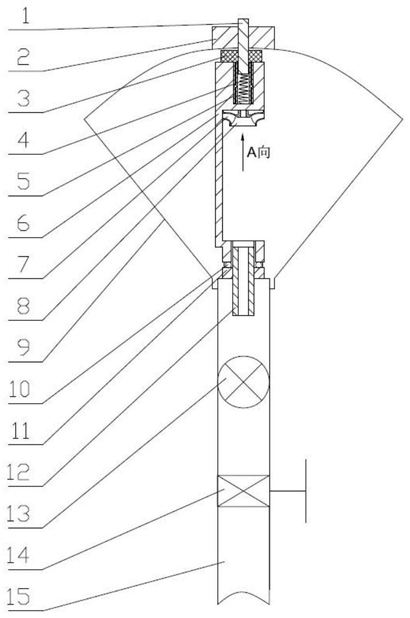

1.一种叶轮驱动式旋转喷嘴,其特征在于,包括阻尼装置(4)、旋转体(6)、喷嘴(12)和叶轮(8);

所述喷嘴(12)安装在支撑架(9)上;所述旋转体(6)一端可旋转安装在喷嘴(12)上;所述旋转体(6)上设有叶轮(8),通过喷嘴(12)使所述叶轮(8)带动旋转体(6)旋转;所述旋转体(6)另一端可旋转安装在支撑架(9)上,所述旋转体(6)与支撑架(9)之间设有阻尼装置(4),用于调节所述旋转体(6)旋转过程中的阻力;所述旋转体(6)两端分别设置有凹槽,所述旋转体(6)一端凹槽内穿过所述喷嘴(12),所述旋转体(6)一端与喷嘴(12)之间设有平面推力支撑;所述旋转体(6)另一端凹槽内设有阻尼装置(4),所述阻尼装置(4)一端与轴(1)一端连接,所述旋转体(6)另一端凹槽与轴(1)之间设有滚动轴承(5);所述轴(1)另一端与支撑架(9)连接,所述旋转体(6)另一端凹槽内的所述阻尼装置(4)使所述旋转体(6)一端与平面推力支撑之间产生正压力,用于旋转体(6)在旋转过程中产生摩擦阻力,通过轴(1)调节阻尼装置(4)的阻尼系数,用于调节所述旋转体(6)的旋转速度。

2.根据权利要求1所述的叶轮驱动式旋转喷嘴,其特征在于,所述叶轮(8)的结构形式为闭式叶轮或半开式叶轮或开式叶轮。

3.根据权利要求2所述的叶轮驱动式旋转喷嘴,其特征在于,所述叶轮(8)上的叶片(16)为平板叶片或圆柱形叶片或扭曲叶片。

4.根据权利要求1所述的叶轮驱动式旋转喷嘴,其特征在于,还包括喷洒管路,所述喷洒管路包括压力表(13)、调节阀门(14)和入水管路(15);所述入水管路(15)与喷嘴(12)连接,所述入水管路(15)上设置调节阀门(14),用于调节管路中水流的水压;所述入水管路(15)上设置有压力表(13),用于读取管路中水流的工作压力。

5.根据权利要求1‑4任一项所述的叶轮驱动式旋转喷嘴,其特征在于,所述阻尼装置(4)为阻尼转轴或弹簧阻尼或塑性材料阻尼。

6.一种根据权利要求1‑4任一项所述的叶轮驱动式旋转喷嘴的旋转速度调节方法,其特征在于,包括如下步骤:

通过阻尼装置(4)施加所述旋转体(6)一端与平面推力支撑设定的正压力F,水流通过喷嘴(12)喷射至叶轮(8)后带动旋转体(6)旋转;

当所述旋转体(6)旋转速度过快时,通过轴(1)增加阻尼装置(4)的阻尼系数,使正压力F增加,增加旋转体(6)在旋转过程中的摩擦阻力,从而降低旋转体(6)的旋转速度;

当所述旋转体(6)旋转速度过慢时,通过轴(1)减少阻尼装置(4)的阻尼系数,使正压力F减少,减少旋转体(6)在旋转过程中的摩擦阻力,从而提高旋转体(6)的旋转速度。
