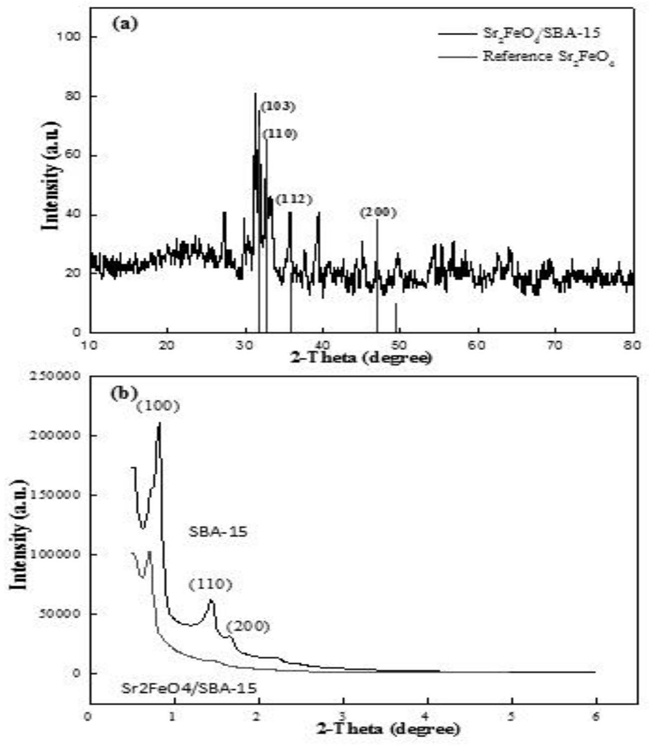

1.一种Sr2FeO4/SBA-15复合材料，其特征在于：所述Sr2FeO4/SBA-15复合材料为束状结构，Sr2FeO4双金属氧化物均匀附着在SBA-15分子筛表表面和介孔轨道中，其中Sr2FeO4双金属氧化物是均匀分散在轨道内部，排列整齐，Sr2FeO4 在SBA-15上的总负载量为20%。

2.如权利要求1所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：将Sr(NO3)2和Fe(NO3)3·5H2O溶于蒸馏水中，形成混合液A，再向混合液A中边搅拌边加入SBA-15，形成混合液B，将混合液B加热成糊状，再真空干燥，研磨后高温煅烧。

3.如权利要求2所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：在加入SBA-15之前，向混合液A中加入表面活性剂聚乙二醇4000，超声5-10min。

4.如权利要求2或3所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：所述Sr(NO3)2、Fe(NO3)3·5H2O和蒸馏水的用量比例为0.7245g:2.1702g:30mL。

5.如权利要求2-4任一项所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：所述SBA-15、表面活性剂和混合液A中蒸馏水的比例为=1g: 3-4.5ml:30mL。

6.如权利要求5所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：所述Sr(NO3)2和Fe(NO3)3·5H2O溶于蒸馏水中后进行超声10-20min，混合液A中加入SBA-15后进行超声40-45min。

7.如权利要求6所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：所述真空干燥是将糊状材料置于恒温100℃的真空干燥箱中干燥12h。

8.如权利要求7所述的一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于：所述高温煅烧具体是将干燥后的材料冷却后研磨至粉末状，装入条形陶瓷舟中，置于管式炉中在

700-900℃的空气中煅烧4-5h，加热升温速度为10℃/min。

9.一种Sr2FeO4/SBA-15复合材料的制备方法，其特征在于，按如下步骤进行：（1）、将Sr(NO3)2和Fe(NO3)3·5H2O溶于蒸馏水中，超声溶解10-20min，形成混合液A，Sr(NO3)2、Fe(NO3)3·5H2O和蒸馏水的用量比为0.7245g:2.1702g:30mL；

（2）、向混合液A中边搅拌边加入聚乙二醇4000,超声均匀5-10min，再加入SBA-15，并进行超声40-45min，形成混合液B，搅拌速率为100r/min，SBA-15、聚乙二醇4000与混合液A中蒸馏水的质量体积比为1g：3-4.5mL：30mL；

（3）、将混合液B置于磁力搅拌器上加热搅拌直至悬浮液成糊状材料；

（4）、将糊状材料放置于恒温100℃的真空干燥箱中干燥12h；

（5）、干燥后的材料取出，冷却后研磨至粉末状，装入条形陶瓷舟中，置于管式炉中在

700-900℃的空气中煅烧4-5h，加热升温速度为10℃/min。
