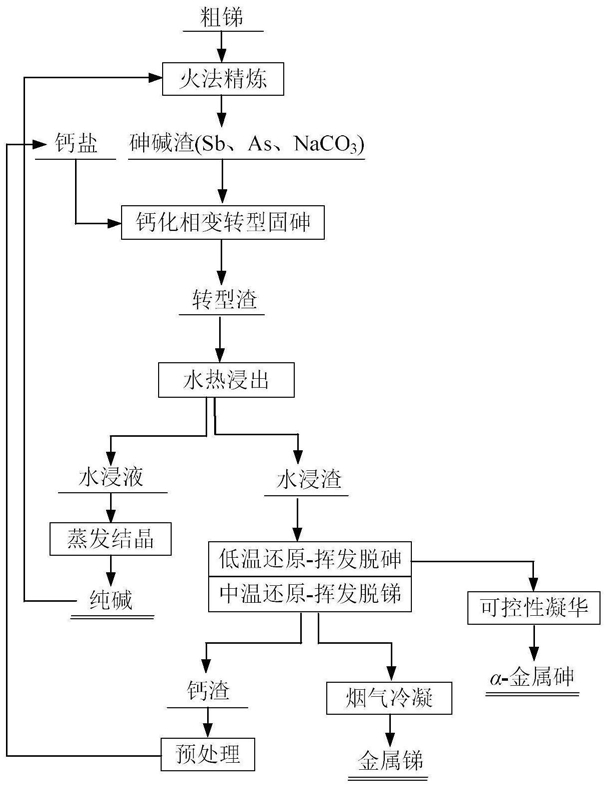

1.一种从砷碱渣中选择性回收锑、砷及碱的方法，包括以下步骤：(1)将砷碱渣球磨至30-100μm；

(2)将球磨后的砷碱渣进行重选，得到重选尾渣和锑渣；

(3)将所述重选尾渣与钙盐混合，加热处理，得到钙化转型渣；

(4)将所述钙化转型渣水浸，液固分离，得到水浸碱液和水浸渣；

(5)所述水浸渣与碳基还原剂混合，先升温至600-800℃，收集冷凝烟气得到金属砷产品，再升温至900-1000℃，得到还原后渣，收集冷凝烟气得到粗锑产品。

2.如权利要求1所述的方法，其特征在于，步骤(3)中，重选尾渣与钙盐混合的摩尔比值为1：0.5～1.5；加热处理的温度为500～1200℃，时间为1～5h。

3.如权利要求1所述的方法，其特征在于，步骤(3)中，钙盐为氯化钙、硫酸钙、氟化钙、氧化钙、碳酸钙、磷酸钙中的一种或几种。

4.如权利要求1所述的方法，其特征在于，步骤(4)中，水浸温度为20～50℃，水浸液固质量比为1∶2～6。

5.如权利要求1所述的方法，其特征在于，步骤(5)中，所述水浸渣与碳基还原剂混合，在惰性气体的保护下，先升温至600-800℃，反应10-120min，反应过程中收集冷凝烟气得到金属砷产品，同时得到第一次还原后渣；再将第一次还原后渣进行破碎，与碳基还原剂混合，在惰性气体的保护下，升温至900-1000℃，反应10-120min，反应过程中收集冷凝烟气得到粗锑产品，同时得到二次还原后渣。

6.如权利要求5所述的方法，其特征在于，第一次还原过程中，所述水浸渣与碳基还原剂的摩尔比值为1：0.3～1.2；第二次还原过程中，第一次还原后渣与碳基还原剂的摩尔比值为1：0.3～1.2。

7.如权利要求1-6任一项所述的方法，其特征在于，步骤(5)中，收集冷凝烟气时的冷凝温度为0～400℃。

8.如权利要求1-6任一项所述的方法，其特征在于，步骤(5)中，所述碳基还原剂为CO和C中的一种或两种。

9.如权利要求1所述的方法，其特征在于，步骤(2)中，所述锑渣作为反射炉炼锑原料返回反射炉炼锑；

步骤(4)中，所述水浸碱液进行蒸发结晶获得纯碱，纯碱返回火法精炼粗锑工艺中。

10.如权利要求1所述的方法，其特征在于，步骤(5)中，还原后渣经处理后返回步骤(3)中代替钙盐。
