专利号: 2020101764592
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

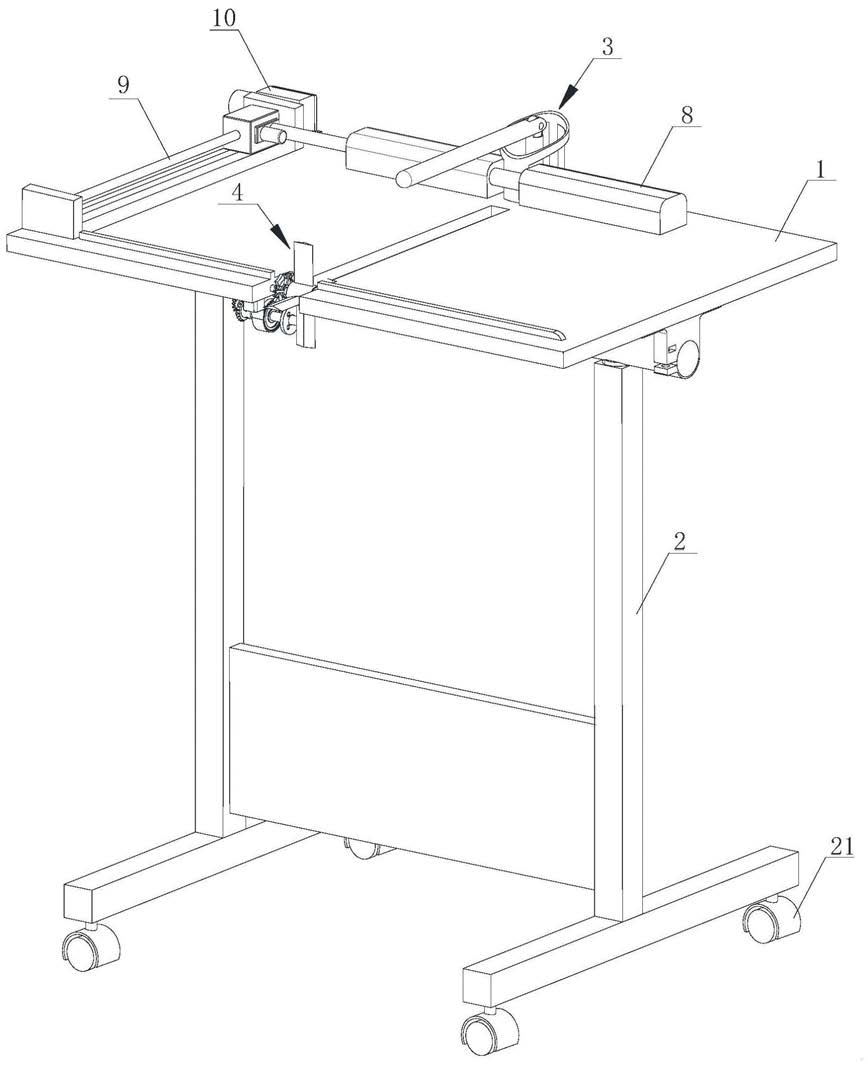

1.一种可辅助阅读的桌子,包括桌面(1)和用于支撑桌面(1)的桌脚(2);其特征在于:所述桌面(1)上设有翻书装置(3)和压书装置(4);所述翻书装置(3)包括支架(31)、立杆(32)以及翻页棒(33);所述支架(31)固定于桌面(1)外侧边缘上方,所述支架(31)的顶部轮廓从外侧向内侧逐渐降低;所述立杆(32)设于支架(31)内,其下端穿过桌面(1)与设于桌面(1)背面的传动轴A(5)相连接,上端与翻页棒(33)的一端铰接,所述翻页棒(33)的另一端设有硅胶套;所述压书装置(4)包括压书滚轮(41),所述压书滚轮(41)设于桌面(1)内侧边缘中部的凹槽内,所述压书滚轮(41)与设于桌面(1)背面的传动轴B(6)通过间歇机构(43)传动连接,所述压书滚轮(41)上设有若干个可以变形的柔性压书片(42);所述传动轴A(5)和传动轴B(6)均通过传动机构与电机A(7)连接,且可由电机A(7)驱动;所述电机A(7)与控制面板相连可通过控制面板控制其工作;连接传动轴B(6)和电机A(7)的传动机构中包含止逆器(44),所述止逆器(44)用于控制所述柔性压书片(42)只能向单一方向转动。

2.根据权利要求1所述的可辅助阅读的桌子,其特征在于:所述压书滚轮(41)包括滚筒(411)和滚轴(412),所述柔性压书片(42)设于滚筒(411)上;所述滚轴(412)设于滚筒(411)内可带动滚筒(411)旋转,其两端穿出滚筒(411)并通过轴承固定于所述桌面(1)的凹槽内;

所述间歇机构(43)为不完全齿轮机构,包括相互啮合的主动轮(431)和从动轮(432),所述主动轮(431)设于所述传动轴B(6)上,所述从动轮(432)设于所述滚轴(412)上。

3.根据权利要求1所述的可辅助阅读的桌子,其特征在于:所述桌面(1)上还设有柱面放大镜(8),所述柱面放大镜(8)与设于桌面(1)上的丝杆滑台(9)的滑块(905)连接可沿纵向移动,所述丝杆滑台(9)通过电机B(10)驱动工作;所述电机B(10)与控制面板相连可通过控制面板控制其工作。

4.根据权利要求1所述的可辅助阅读的桌子,其特征在于:所述支架(31)的位置可上下调节。

5.根据权利要求1至4任一权利要求所述的可辅助阅读的桌子,其特征在于:所述柔性压书片(42)的截面呈三角形。

6.根据权利要求1至4任一权利要求所述的可辅助阅读的桌子,其特征在于:所述桌面(1)的中部设有一纵向的书背放置槽(101),所述桌面(1)的内侧边缘设有限位板(102),所述限位板(102)与书背放置槽(101)垂直。

7.根据权利要求1至4任一权利要求所述的可辅助阅读的桌子,其特征在于:所述桌脚(2)的底部设有万向轮(21)。

8.根据权利要求1至4任一权利要求所述的可辅助阅读的桌子,其特征在于:所述桌面(1)的摆放角度可调节。
