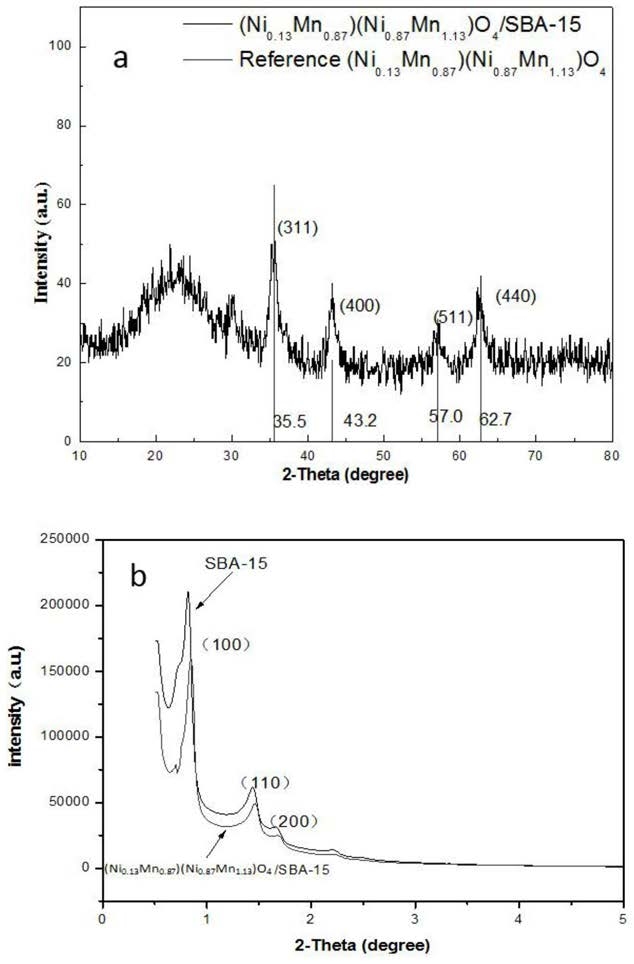

1.一种介孔负载复合催化剂的制备方法，其特征在于：所述催化剂为(Ni0.13Mn0.87)(Ni0.87Mn1.13)O4/SBA-15复合材料，双金属氧化物(Ni0.13Mn0.87)(Ni0.87Mn1.13)O4粒子均匀附着在SBA-15的表面和介孔轨道内部，负载于表面的上述粒子粒径为50-100nm，负载于介孔轨道内部的上述粒子平均粒径为8nm，排列整齐，(Ni0.13Mn0.87 )(Ni0.87Mn1.13)O4在SBA-15上的总负载量为20%，具体是将Ni(NO3)2•9H2O和C4H6MnO4•4H2O溶于蒸馏水中，形成混合液A，再向混合液A中加入质量分数10%-15%的表面活性剂聚乙二醇4000，超声5min，然后边搅拌边加入SBA-15，形成混合液B，将混合液B加热成糊状，再真空干燥，研磨后至粉末状，装入条形陶瓷舟中，置于管式炉中在700   900℃的空气中煅烧4   5h，加热升温速度为10℃/min。

~ ~

2.如权利要求1所述的一种介孔负载复合催化剂的制备方法，其特征在于：所述Ni(NO3)2•9H2O、C4H6MnO4•4H2O和蒸馏水的用量比例为：0.4955g:0.4456g:30mL。

3.如权利要求1或2所述的一种介孔负载复合催化剂的制备方法，其特征在于：所述SBA-15和混合液A中使用的蒸馏水的质量体积比为：1g:30ml。

4.如权利要求1所述的一种介孔负载复合催化剂的制备方法，其特征在于：所述Ni(NO3)2•9H2O、C4H6MnO4•4H2O溶于蒸馏水中时进行超声10-20min，混合液A中加入SBA-15后需要进行超声40   45min。

~

5.如权利要求4所述的一种介孔负载复合催化剂的制备方法，其特征在于：所述聚乙二醇4000和混合液中A中蒸馏水的用量比为1-1.5:10。

6.如权利要求5所述的一种介孔负载复合催化剂的制备方法，其特征在于：所述真空干燥是将糊状材料置于恒温100℃的真空干燥箱中干燥12h。

7.一种负载复合催化剂的制备方法，其特征在于，按如下步骤进行：

（1）、将Ni(NO3)2•9H2O和C4H6MnO4•4H2O溶于蒸馏水中，超声溶解10-20min，形成混合液A，Ni(NO3)2•9H2O、C4H6MnO4•4H2O和蒸馏水的用量比为0.4955g:0.4456g:30mL；

（2）、向混合液A中边搅拌边加入质量分数为10-15%的表面活性剂聚乙二醇4000后超声

5min，聚乙二醇4000与混合液A中蒸馏水的质量体积比为1-1.5：10，然后再加入SBA-15，并进行超声40   45min，形成混合液B，搅拌速率为100r/min，SBA-15与混合液A的质量体积比~为1g：30mL；

（3）、将混合液B置于55℃的磁力搅拌器上加热搅拌直至悬浮液成糊状材料，搅拌速率为100r/min，聚乙二醇4000与混合液A中蒸馏水的质量体积比为1-1.5：10；

（4）、将糊状材料放置于恒温100℃的真空干燥箱中干燥12h；

（5）、干燥后的材料取出，冷却后研磨至粉末状，装入条形陶瓷舟中，置于管式炉中在

700   900℃的空气中煅烧4   5h，加热升温速度为10℃/min。

~ ~
