专利号: 2020101775949
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

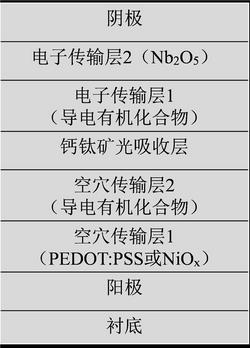

1.钙钛矿光伏电池器件,其特征在于:包括衬底,形成在衬底上的阳极层,形成在阳极层上采用PEDOT:PSS或氧化镍的第一空穴传输层,形成在第一空穴传输层上的第二空穴传输层,形成在第二空穴传输层上组分包括CsPbIBr的钙钛矿光吸收层,形成在钙钛矿光吸收层上的第一电子传输层,形成在第一电子传输层上采用五氧化二铌的第二电子传输层,及形成在第二电子传输层上的阴极层;

所述第二空穴传输层为化合物PffBT‑T3(1,2)‑2或P3TEA或FTAZ或PvBDTTAZ或PffBT4T‑2DT;

所述第一电子传输层为化合物hPDI4或IEIC或IT‑4F。

2.根据权利要求1所述的钙钛矿光伏电池器件,其特征在于:所述第一空穴传输层还包括电子阻挡层和/或激子阻挡层;

且/或

所述第二空穴传输层还包括电子阻挡层和/或激子阻挡层;

且/或

所述第一电子传输层还包括空穴阻挡层和/或激子阻挡层;

且/或

所述第二电子传输层还包括空穴阻挡层和/或激子阻挡层;

且/或

所述阳极层与所述第一空穴传输层之间还包括阳极缓冲层;

且/或

所述阴极层与所述第二电子传输层之间还包括阴极缓冲层。

3.如权利要求1或2所述的钙钛矿光伏电池器件的制造方法,其特征在于:包括:(1)获取衬底;

(2)依次用丙酮、微米级半导体专用洗涤剂、去离子水和异丙醇超声清洗所述衬底并烘干;

(3)在所述衬底上形成阳极层;

(4)在所述阳极层上形成PEDOT:PSS层或者氧化镍层作为第一空穴传输层;

(5)在所述第一空穴传输层上形成导电有机化合物作为第二空穴传输层;

(6)在所述第二空穴传输层上旋涂形成组分包括CsPbIBr的钙钛矿光吸收层;

(7)将步骤(6)所得在40~100℃下进行热处理;

(8)经步骤(7)在钙钛矿光吸收层上旋涂导电有机化合物作为第一电子传输层;

(9)在所述第一电子传输层上蒸镀五氧化二铌层作为第二电子传输层;

(10)在所述第二电子传输层上形成阴极层。

4.根据权利要求3所述的钙钛矿光伏电池器件的制造方法,其特征在于:所述衬底为玻璃、石英、蓝宝石、聚酰亚胺、聚对苯二甲酸乙二醇酯、聚乙烯对苯二酸脂、聚萘二甲酸乙二醇酯、金属或合金薄膜。

5.根据权利要求3或4所述的钙钛矿光伏电池器件的制造方法,其特征在于:所述阳极层和所述阴极层为金属、金属氧化物或聚(3,4‑亚乙二氧基噻吩)‑聚(苯乙烯磺酸)类及其改性产物。

6.根据权利要求5所述的钙钛矿光伏电池器件的制造方法,其特征在于:所述金属为铝、银镁合金、银或金;所述金属氧化物为氧化铟锡、掺氟二氧化锡、氧化锌和铟镓锌氧化物中的一种或两种以上的组合。

7.根据权利要求3或4或6所述的钙钛矿光伏电池器件的制造方法,其特征在于:还包括在所述第一空穴传输层上形成电子阻挡层和/或激子阻挡层,在所述第二空穴传输层上形成电子阻挡层和/或激子阻挡层。

8.根据权利要求3或4或6所述的钙钛矿光伏电池器件的制造方法,其特征在于:还包括在所述钙钛矿光吸收层上形成空穴阻挡层和/或激子阻挡层,在所述第一电子传输层上形成空穴阻挡层和/或激子阻挡层。

9.根据权利要求3或4或6所述的钙钛矿光伏电池器件的制造方法,其特征在于:还包括在所述阳极层与所述空穴传输层之间形成阳极缓冲层。

10.根据权利要求3或4或6所述的钙钛矿光伏电池器件的制造方法,其特征在于:还包括在所述阴极层与所述第二电子传输层之间形成阴极缓冲层。
