1.一种光学用纳米纤维素膜，其特征在于：包括依次叠加设置的PDMS层、第一PEO层、CNC层、第二PEO层和CNF/CNC层。

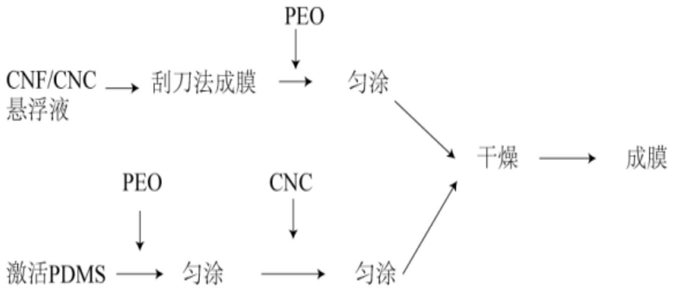

2.一种光学用纳米纤维素膜的制备方法，其特征在于：包括如下步骤：在激活后的PDMS膜表面涂覆聚环氧乙烷层，然后在聚环氧乙烷层涂覆CNC层；

在CNF/CNC膜表面涂覆聚环氧乙烷层，然后将该面与CNC层相对压合；

经干燥后即得纳米纤维素膜。

3.根据权利要求2所述的制备方法，其特征在于：PDMS膜在等离子清洗机中激活1-

3min。

4.根据权利要求2所述的制备方法，其特征在于：所述CNC层为CNC悬浮液滴加在PDMS表面后匀涂而得；

进一步的，所述CNC悬浮液的质量浓度为1-2％。

5.根据权利要求2所述的制备方法，其特征在于：CNF/CNC膜的制备方法为：将CNF和CNC按设定比例混合后，分散成CNF/CNC悬浮液，然后采用刮刀法将悬浮液在载玻片上涂成膜；

将膜干燥后，重复涂膜，重复数次后得到CNF/CNC膜。

6.根据权利要求2所述的制备方法，其特征在于：CNF/CNC悬浮液中，CNF和CNC的质量百分数为1-3％；

进一步的，CNF/CNC悬浮液中，CNF和CNC的质量比为1:1-1:4；

进一步的，将膜干燥的方法为：将涂膜后的载玻片放入通风橱中风干4-8h；

进一步的，重复涂膜的次数为2-4次；

再进一步的，所述载玻片在涂膜之间采用等离子清洗机进行清洗，清洗的时间为1-

4min。

7.根据权利要求2所述的制备方法，其特征在于：涂覆聚环氧乙烷层的方法为：在激活后的PDMS表面滴上0.5～1mL聚环氧乙烷后在1500～2500rpm下匀涂0.5～2min，重复1～2次。

8.根据权利要求2所述的制备方法，其特征在于：在聚环氧乙烷层表面涂覆CNC层的方法为：取浓度为质量百分数为1～2％的CNC悬浮液0.5～1mL滴加在PDMS表面1500～2500rpm下匀涂0.5～2min，重复1～2次。

9.根据权利要求2所述的制备方法，其特征在于：所述干燥的步骤在烘箱中进行，干燥的温度为50-60℃，干燥时间为20-60min。

10.权利要求1所述光学用纳米纤维素膜在传感器、电池、导电纸、滤光元件中的应用。
