专利号: 2020101817725
申请人: 安徽科创生产力促进中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

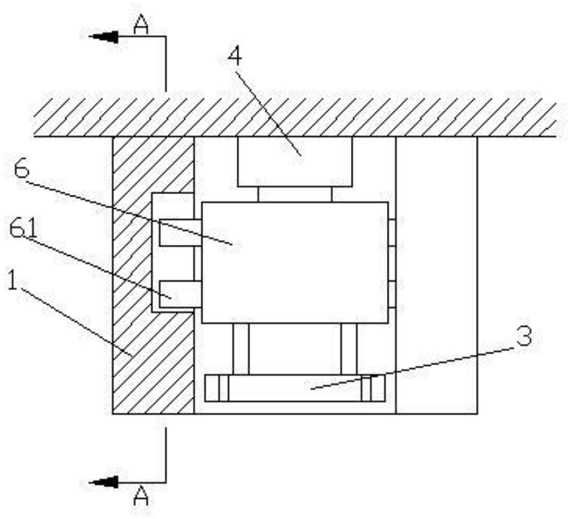

1.一种口罩耳环定型装置,其特征在于,包括两侧板,所述侧板相对的内侧面设置有限位滑槽;

滑动块,所述滑动块滑动设置于两侧板之间;

第一推动部,所述第一推动部固定设置于滑动块上部,所述第一推动部可推动滑动块上下移动;

第二推动部,所述第二推动部固定设置于滑动块后方,所述第二推动部可推动滑动块前后移动;

定位板,所述定位板固定于滑动块下方,且定位板下部设置有加热片,用于将耳环固定于口罩内。

2.根据权利要求1所述的一种口罩耳环定型装置,其特征在于,所述第一推动部为第一液压杆。

3.根据权利要求1所述的一种口罩耳环定型装置,其特征在于,所述滑动块与限位滑槽通过滑动杆滑动连接。

4.根据权利要求1所述的一种口罩耳环定型装置,其特征在于,所述定位板包括定位板本体、卡槽和凸部;

所述加热片固定于定位板本体下表面;

所述凸部固定于定位板本体一侧边,用于挑起耳环,所述凸部与定位板本体一体成型;

所述卡槽对称设置于定位板本体上,所述卡槽与耳环可配合连接。

5.根据权利要求4所述的一种口罩耳环定型装置,其特征在于,所述凸部的尖端为圆弧形。

6.根据权利要求1所述的一种口罩耳环定型装置,其特征在于,所述限位滑槽不少于两个,且上下设于侧板内侧面,所述限位滑槽均包括圆弧形滑槽和竖直滑槽;

所述圆弧形滑槽端部与竖直滑槽的上端相连通。

7.根据权利要求3所述的一种口罩耳环定型装置,其特征在于,所述滑动块与定位板通过缓冲件固定连接,所述缓冲件包括有,不少于一个连接杆,所述连接杆的上端与滑动块下端面固定连接;

套杆,所述套杆套设于连接杆下部,且与连接杆滑动连接;

缓冲弹簧,所述缓冲弹簧设置于套杆内,所述套杆与连接杆通过缓冲弹簧配合连接。

8.根据权利要求1所述的一种口罩耳环定型装置,其特征在于,所述第一推动部和第二推动部与滑动块均可滑动连接。

9.根据权利要求8所述的一种口罩耳环定型装置,其特征在于,所述第一推动部和第二推动部与滑动块均通过滑动件连接,所述连接件包括滑槽和滑板;

所述滑动块靠近第一推动部和第二推动部的表面均设有所述滑槽;

所述第一推动部和第二推动部端部均设有所述滑板,所述滑板与所述滑槽滑动连接。

10.根据权利要求9所述的一种口罩耳环定型装置,其特征在于,所述滑槽为T型滑槽;

所述滑板为工型滑板,所述工型滑板滑动嵌设于T型滑槽内。
