1.一种聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜，其特征在于，其是由聚偏氟乙烯和表面负载有Fe3O4的凹凸棒石共混得到。

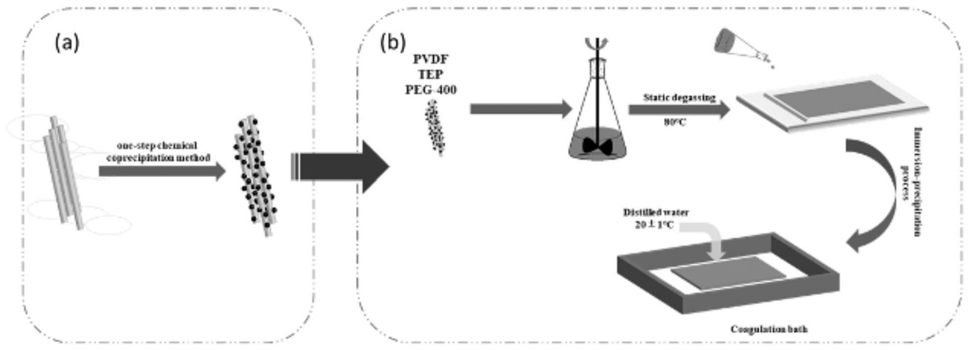

2.权利要求1所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜的制备方法，其特征在于，包括如下步骤：(1) Fe3O4-凹凸棒石纳米复合颗粒的制备：将凹凸棒石和乙酰丙酮铁加入三乙二醇溶液中，通过超声分散、高温机械搅拌、离心清洗、冷冻干燥和研磨筛分后，得到Fe3O4-凹凸棒石纳米复合颗粒；

(2) 聚偏氟乙烯/ Fe3O4-凹凸棒石复合超滤膜的制备：将聚偏氟乙烯粉末、Fe3O4-凹凸棒石纳米复合颗粒和造孔剂溶于磷酸三乙酯中配成铸膜液，搅拌均匀；铸膜液静置脱泡后进行刮膜，凝固浴为去离子水；将制备的膜在去离子水中浸泡后，再将其先后浸泡于无水乙醇和正己烷中，自然晾干得到偏氟乙烯/ Fe3O4-凹凸棒石复合超滤膜。

3.根据权利要求2所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜的制备方法，其特征在于，在一个实施方式中，步骤（1）中，凹凸棒石、乙酰丙酮铁、三乙二醇的质量比是1：2-5：

120-200；在一个实施方式中，步骤（1）中，高温机械搅拌的过程中，温度控制在220-300℃，搅拌时间控制在1-5h。

4.根据权利要求2所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜的制备方法，其特征在于，在一个实施方式中，步骤（2）中，聚偏氟乙烯粉末、Fe3O4-凹凸棒石纳米复合颗粒、造孔剂和磷酸三乙酯的重量百分比是15-22%、2-6%、72-80%、1-8%。

5.根据权利要求2所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜的制备方法，其特征在于，在一个实施方式中，步骤（2）中，铸膜液的搅拌过程中温度70-80℃，搅拌速度400-500 rmp；在一个实施方式中，凝固浴温度15-25℃。

6.权利要求1所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜在用于水溶液过滤中的应用。

7.根据权利要求6所述的应用，其特征在于，所述的水溶液是指蛋白质溶液。

8.权利要求1所述的聚偏氟乙烯 Fe3O4–凹凸棒石复合超滤膜在用于制备PVDF超滤膜中的应用。
