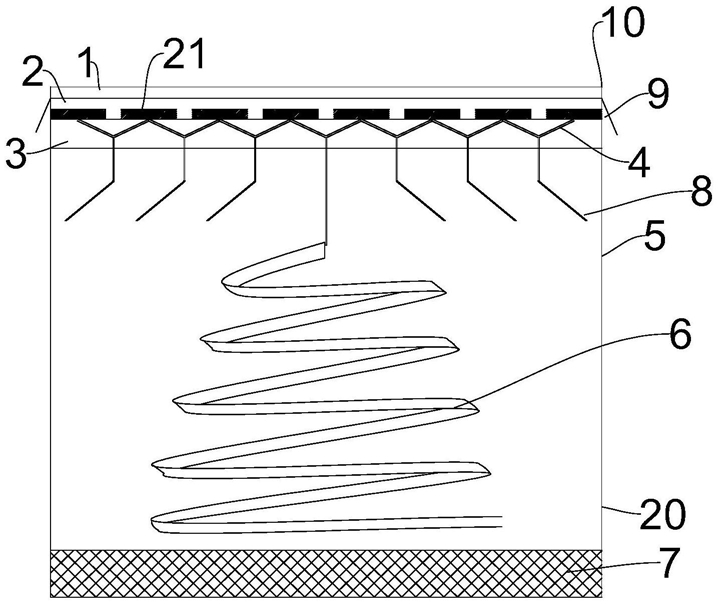

1.一种基于光伏电池的多元散热设备,其特征在于:包括电池安置部(10)和电池支架部(20),所述电池安置部(10)包括从上到下叠合的封装层(1)、电池片层(2)和导热层(3),所述电池片层(2)中均布若干列电池片(21),相邻电池片(21)之间存在间距;所述导热层(3)中安装若干个Y形的导热板(4),其上端V形叉的两端分别位于相邻的电池片(21)的中心正下方,逐渐向下收拢并在相邻电池片(21)的间隔的中心处往下延伸至导热层(3)外部;所示电池支架部(20)包括若干根支柱(5),所述支柱(5)离散支撑于电池安置部(10)的四周;
所述支柱(5)的围成的空间内设有搅动器(6),所述搅动器(6)的底部设有集热器(7);所述搅动器(6)为螺旋上升的渐近线结构,其上端与位于导热层(3)中心的导热板(4)连接;所述集热器(7)包括位于上下为的铝片层和铜片层。
2.根据权利要求1所述的基于光伏电池的多元散热设备,其特征在于:还包括导向板(8),所述导向板(8)与导热板(4)的底部连接,所述导向板(8)和导热板(4)的夹角为45度,两侧的导向板(8)以竖直中线为对称轴对称。
3.根据权利要求1所述的基于光伏电池的多元散热设备,其特征在于:还包括遮挡板(9),所述电池片层(2)的侧边设有散热口,所述遮挡板(9)向下倾斜,并遮盖住散热口,所述遮挡板(9)的外表面为横向的楞状结构。
4.根据权利要求1所述的基于光伏电池的多元散热设备,其特征在于:所述导热板(4)包括若干层,由内向外依次为第一铜板(41)、第一橡胶层(42)、第二铜板(43)和第二橡胶层(44)。
5.根据权利要求1所述的基于光伏电池的多元散热设备,其特征在于:所述封装层(1)为透明的硅胶层;所述电池片层(2)使用填充材料填充,所述填充材料包括EVA树脂以及导热纳米颗粒,所述导热纳米颗粒为氧化铝、氮化铝、氮化硼、氮化硅、氧化镁中的一种,所述导热纳米颗粒的粒径为100‑200纳米。
