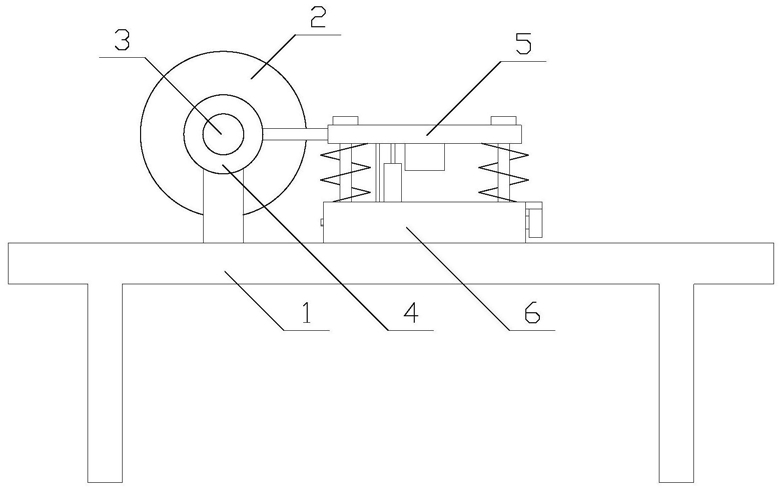

1.一种用于皮革加工的具有清除杂质功能的压纹设备,包括工作台(1)、压筒(2)、传动轴(3)和两个第一轴承(4),所述工作台(1)水平设置,所述转动轴(25)与工作台(1)平行且设置在工作台(1)的上方,所述压筒(2)安装在转动轴(25)的中端,两个第一轴承(4)的内圈分别安装在转动轴(25)的两端,所述第一轴承(4)的外圈与工作台(1)固定连接,所述压筒(2)上设有纹路,所述传动轴(3)上设有驱动装置,所述驱动装置与传动轴(3)传动连接,其特征在于,所述工作台(1)上设有抹平机构和辅助机构;
所述抹平机构包括支撑板(5)、移动箱(6)、电磁铁(7)和两个连接组件,所述支撑板(5)与工作台(1)平行且设置在压筒(2)的一侧,所述支撑板(5)与第一轴承(4)的外圈固定连接,所述移动箱(6)的形状为长方体,所述移动箱(6)位于支撑板(5)和工作台(1)之间且与支撑板(5)正对设置,所述移动箱(6)的底部与工作台(1)贴合且滑动连接,所述电磁铁(7)位于移动箱(6)和支撑板(5)之间,所述电磁铁(7)固定在支撑板(5)的底部且与移动箱(6)之间设有间隙,所述移动箱(6)的制作材料为铁,所述电磁铁(7)位于两个连接组件之间;
所述连接组件包括连接块(8)、导杆(9)、弹簧(10)和安装孔,所述安装孔设置在支撑板(5)上,所述导杆(9)与支撑板(5)垂直,所述导杆(9)穿过安装孔且与安装孔的内壁滑动连接,所述导杆(9)的底端固定在移动箱(6)上,所述连接块(8)固定在导杆(9)的顶端,所述弹簧(10)位于移动箱(6)和支撑板(5)之间,所述移动箱(6)通过弹簧(10)与支撑板(5)连接;
所述辅助机构包括出气管(11)、进气管(12)、导管(13)、密封块(14)、密封板(15)、滤网(16)、清洁组件和风力组件,所述移动箱(6)的远离压筒(2)的一侧设有进气孔,所述移动箱(6)的另一侧设有出气孔,所述进气管(12)的轴线与导杆(9)的轴线垂直且相交,所述进气管(12)穿过进气孔,所述进气管(12)与进气孔的内壁密封且固定连接,所述出气孔与进气管(12)同轴设置,所述密封板(15)与进气管(12)垂直,所述密封板(15)位于移动箱(6)内且位于进气管(12)和出气管(11)之间,所述密封板(15)与移动箱(6)的内壁密封且固定连接,所述密封板(15)上设有滤孔,所述滤网(16)安装在滤孔内,所述导管(13)与支撑板(5)垂直,所述导管(13)的中端设置在进气管(12)的远离密封板(15)的一端且与进气管(12)连通,所述密封块(14)与导管(13)的顶端密封且固定连接,所述密封块(14)固定在移动箱(6)上,所述风力组件设置在进气管(12)内,所述风力组件驱动进气管(12)内的空气实现定向流动,所述清洁组件设置在出气管(11)和密封板(15)之间;
所述清洁组件包括挡板(17)、辅助管(18)、连杆(19)和密封盘(20),所述移动箱(6)的顶部设有贯穿槽,所述挡板(17)与进气管(12)垂直,所述挡板(17)穿过贯穿槽且固定在支撑板(5)上,所述挡板(17)与贯穿槽的内壁滑动且密封连接,所述贯穿槽的靠近压筒(2)的一侧与出气管(11)的靠近进气管(12)的一端处于同一平面且之间设有间隙,所述移动箱(6)的顶部设有辅助孔,所述辅助管(18)与支撑板(5)垂直,所述辅助管(18)的底端插入辅助孔内,所述辅助管(18)与辅助孔的内壁密封且固定连接,所述辅助管(18)的顶端与支撑板(5)之间设有间隙,所述辅助管(18)与支撑板(5)之间的距离小于电磁铁(7)与移动箱(6)之间的距离,所述密封盘(20)设置在辅助管(18)内且与辅助管(18)的内壁滑动且密封连接,所述连杆(19)设置在支撑板(5)和密封盘(20)之间且与辅助管(18)同轴设置,所述密封盘(20)通过连杆(19)固定在支撑板(5)上。
2.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述风力组件包括扇叶(21)、动力轴(22)、第二轴承(23)和动力单元,所述动力轴(22)与进气管(12)同轴设置,所述扇叶(21)和第二轴承(23)均设置在进气管(12)内,所述扇叶(21)安装在动力轴(22)的远离密封板(15)的一端,所述第二轴承(23)的内圈安装在动力轴(22)上,所述第二轴承(23)的外圈与进气管(12)的内壁固定连接,所述动力单元设置在动力轴(22)的靠近密封板(15)的一端且与动力传动连接。
3.如权利要求2所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述动力单元包括驱动电机(24)、转动轴(25)、驱动锥齿轮(26)、从动锥齿轮(27)和搅棒(28),所述驱动电机(24)固定在移动箱(6)内的顶部,所述转动轴(25)与支撑板(5)垂直,所述搅棒(28)的轴线与支撑板(5)平行,所述驱动电机(24)与转动轴(25)的顶端传动连接,所述搅棒(28)的中端固定在转动轴(25)的底端,所述驱动锥齿轮(26)安装在转动轴(25)上,所述从动锥齿轮(27)安装在动力轴(22)上,所述驱动锥齿轮(26)与从动锥齿轮(27)啮合,所述移动箱(6)内设有清水,所述搅棒(28)设置在清水内,所述滤网(16)、进气管(12)和出气管(11)均与清水之间设有间隙。
4.如权利要求3所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述驱动电机(24)为伺服电机。
5.如权利要求3所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述驱动锥齿轮(26)的齿数大于从动锥齿轮(27)的齿数。
6.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述辅助管(18)的内壁上涂有密封脂。
7.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述导杆(9)上涂有润滑油。
8.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述辅助管(18)的制作材料为橡胶。
9.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述支撑板(5)上设有防腐镀锌层。
10.如权利要求1所述的用于皮革加工的具有清除杂质功能的压纹设备,其特征在于,所述导杆(9)的两端均设有倒角。
