专利号: 2020101843467
申请人: 赵建林
专利类型:发明专利
专利状态:授权未缴费
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

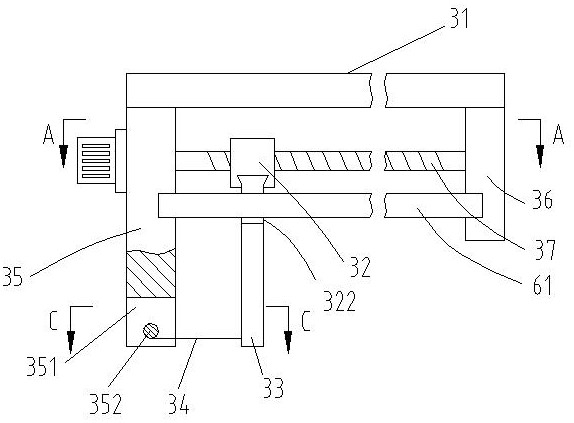

1.一种蔬菜收割机的切割装置,包括基板(31),其特征在于:所述基板(31)底部设有移动块(32),所述移动块(32)底部间隔设有多个吊杆(33),每个吊杆(33)下端固定连接一根钢丝线(34),所述基板(31)底部一端固定连接第一支板(35),所述第一支板(35)的下端设有转动槽(351),所述转动槽(351)内转动连接绕卷辊(352),第一支板(35)一侧固定连接绕卷电机(353),绕卷电机(353)的主轴与绕卷辊(352)同轴固定连接,所述钢丝线(34)的另一端与绕卷辊(352)固定连接;

所述移动块(32)底部设有第二滑槽(321),所述第二滑槽(321)内滑动连接第二滑块(322),多个吊杆(33)间隔固定连接在第二滑块(322)底部,所述第一支板(35)与第二支板(36)之间固定连接侧板(61),所述侧板(61)靠近第二滑块(322)的一侧设置成波浪面(62),所述第二滑槽(321)靠近移动块(32)的一端为敞口结构,所述第二滑块(322)靠近侧板(61)的一端固定连接圆杆(63),所述圆杆(63)对应接触侧板(61)的波浪面(62);

所述第二滑槽(321)的一端固定连接导杆(64),所述第二滑块(322)上设有滑孔(65),所述导杆(64)与滑孔(65)滑动连接,所述导杆(64)上套设支撑弹簧(66),所述导杆(64)由支撑弹簧(66)的内孔穿过;

每个吊杆(33)的下端远离第一支板(35)的一侧固定连接三角块(7),每个三角块(7)的尖角远离第一支板(35)设置。

2.根据权利要求1所述的一种蔬菜收割机的切割装置,其特征在于:所述圆杆(63)靠近侧板(61)的一端转动连接滚珠(631),所述滚珠(631)与侧板(61)的波浪面(62)接触设置。
