专利号: 2020101853350
申请人: 浙江丰瑜生态科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

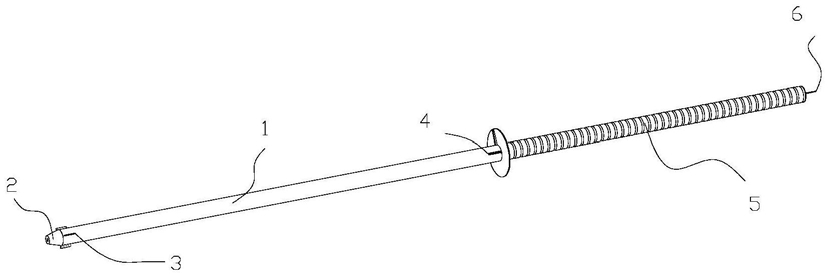

1.一种土壤检测探头,其特征在于:所述土壤检测探头包括罩壳(1)、设于所述罩壳(1)内的探头(2)、设于所述探头(2)上方的多组定位机构(3)、设于所述定位机构(3)上方的多组上抬机构(4)、设于所述上抬机构(4)上方的深度调节机构(5)及设于所述罩壳(1)轴心上的抽拉杆(6);所述定位机构(3)包括设于罩壳(1)内的第一齿轮(31)、设于所述第一齿轮(31)与所述罩壳(1)之间的第一固定杆(32)、与所述第一齿轮(31)相啮合的第二齿轮(33)、设于所述第二齿轮(33)与所述罩壳(1)之间的第二固定杆(34)、设于所述罩壳(1)上的多个门槽(35)、与所述门槽(35)相适配的定位门(36)、设于所述定位门(36)两个侧面上的排气腔(37)及设于所述排气腔(37)上的导气管(38);所述导气管(38)与所述排气腔(37)连通;所述探头(2)包括钻头(201)、设于所述钻头(201)轴心上的竖直腔体(202)、设于所述竖直腔体(202)下方的传感器保护罩(203)、设于所述传感器保护罩(203)内部的传感器(204)、设于所述竖直腔体(202)内的活塞(205)、设于所述竖直腔体(202)上方的限位板(206)、设于所述限位板(206)中部的通孔(207)、设于所述钻头(201)内部的多个第一导气槽(208)、设于所述第一导气槽(208)内部的单向阀a(209)、设于所述钻头(201)内部的多个第二导气槽(210)及设于所述第二导气槽(210)内部的单向阀b(211);所述抽拉杆(6)穿设于所述通孔(207)内,且该抽拉杆(6)与活塞(205)固连;所述第一导气槽(208)一端与竖直腔体(202)连通,另一端与所述导气管(38)连通;所述第二导气槽(210)一端与竖直腔体(202)连通,另一端与罩壳(1)内部连通;所述单向阀a(209)只允许气体从所述竖直腔体(202)流向所述导气管(38),单向阀b(211)只允许气体从所述罩壳(1)内部流向所述竖直腔体(202)。2.根据权利要求1所述的土壤检测探头,其特征在于:所述定位门(36)包括门板(361)、与所述门板(361)固连的齿条板(362)、活动连接于所述门板(361)上的第一开合盖(363)、设于所述门板(361)与第一开合盖(363)之间的多个弹簧a、活动连接于所述门板(361)上的第二开合盖及设于所述门板(361)与第二开合盖之间的多个弹簧b;所述齿条板(362)与所述第二齿轮(33)相啮合。3.根据权利要求1所述的土壤检测探头,其特征在于:所述上抬机构(4)包括设于罩壳(1)上的方槽(401)、设于所述罩壳(1)内壁上且与所述方槽(401)形状相适配的滑动腔室(402)、设于所述滑动腔室(402)内的滑动板(403)、与滑动腔室(402)固连的滑道(404)、设于所述滑道(404)内的滑块(405)、设于所述滑块(405)上方的滑动齿条(406)、设于所述滑动板(403)与所述滑块(405)之间的连接件(407)、与所述滑动齿条(406)相啮合的第三齿轮(408)、设于所述第三齿轮(408)与所述罩壳(1)之间的第三固定杆(409)、与所述第三齿轮(408)相啮合的第四齿轮、设于所述第四齿轮与所述罩壳(1)之间的第四固定杆、与所述第四齿轮相啮合的第五齿轮及设于所述第五齿轮与所述罩壳(1)之间的第五固定杆。4.根据权利要求1所述的土壤检测探头,其特征在于:所述深度调节机构(5)包括具有多个弧形凹槽的卡位柱(51)和具有缺口的卡位环(52);所述卡位环(52)套设于所述卡位柱(51)外。5.根据权利要求1所述的土壤检测探头,其特征在于:所述抽拉杆(6)包括杆体(61)和设于杆体上的多根抽拉齿条(62);所述抽拉齿条(62)沿杆体(61)周向方向等间距分布,该抽拉齿条(62)与所述第一齿轮(31)、第五齿轮相啮合。
