专利号: 2020101861821
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

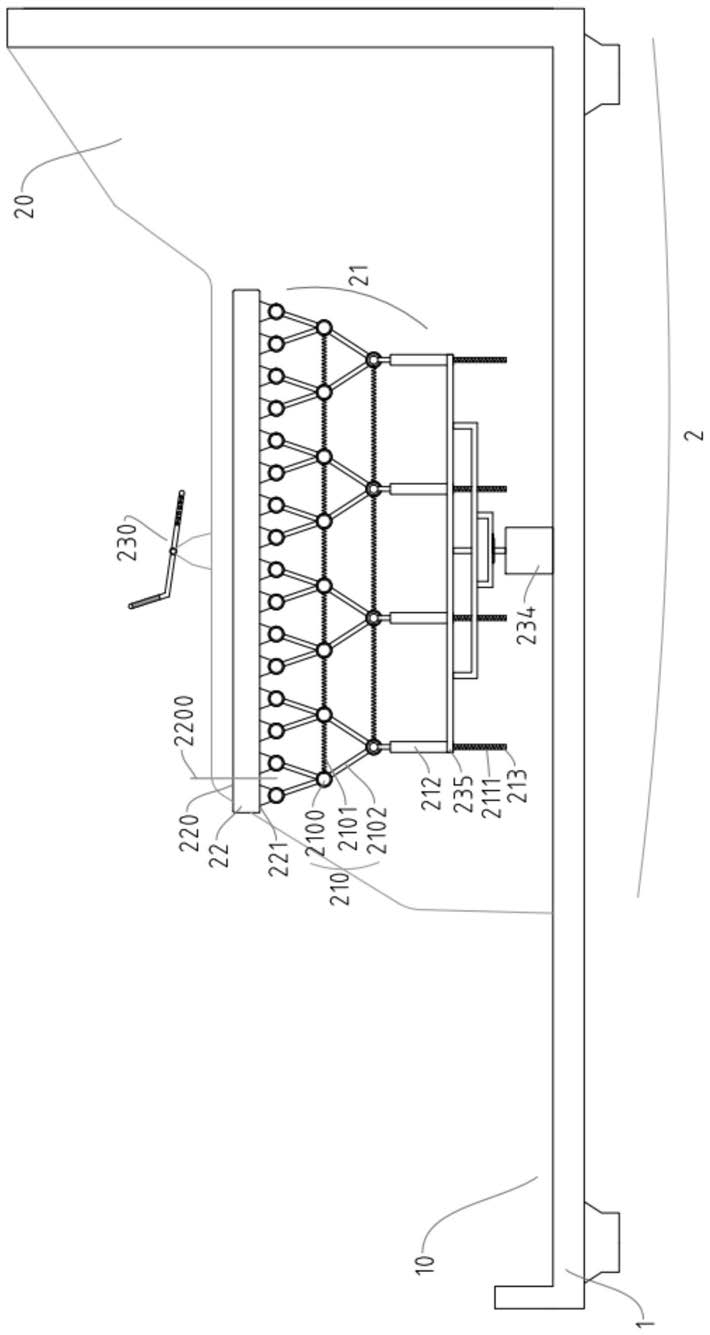

1.一种体育健身器材,其特征在于,包括:

底座;

锻炼位,其包括固定于所述底座上的支座、连接于所述支座上的活动机构、固定连接于所述活动机构上的健身垫、及与所述活动机构传动连接的驱动机构,所述驱动机构驱动所述健身垫延所述健身垫的法线方向发生形变。

2.根据权利要求1所述的体育健身器材,其特征在于,所述健身垫具有锻炼面和连接面,所述健身垫的法线方向为与所述锻炼面或所述连接面垂直的方向。

3.根据权利要求2所述的体育健身器材,其特征在于,所述活动机构包括若干活动层、及固定于所述支座上的导轨,若干所述活动层由所述连接面出发延所述锻炼面至所述连接面方向依次连接,所述导轨形成若干第一滑槽;

每一所述活动层均包括若干滑动辊、若干短柱和若干第一弹簧,每一所述活动层中的若干滑动辊并排布置成一层,每相邻二所述活动层之间的二所述滑动辊均通过所述短柱铰接,每一所述活动层内的相邻二所述滑动辊之间均所述第一弹簧连接;

其中,每一所述滑动辊的端部对应滑动于一所述第一滑槽内。

4.根据权利要求3所述的体育健身器材,其特征在于,所述活动机构还包括若干滑块和若干第二弹簧,所述导轨还形成多个第二滑槽,每一所述滑块具有一第一端、一第二端和一第一侧壁;

每一所述第一端对应铰接于远离所述连接面的一所述活动层中一所述滑动辊的端部,每一第二端对应通过一所述第二弹簧连接于一所述第二滑槽内,每一所述第一侧壁对应滑动于一所述第二滑槽内。

5.根据权利要求4所述的体育健身器材,其特征在于,所述驱动机构包括二转臂、若干滑轮、若干钢丝头、及与所述滑块一一对应的若干钢丝绳;

二所述转臂对称分布于所述健身垫二侧的所述支座上,每一所述转臂均具有延其长度方向依次分布的连接部、枢轴部和把持部,所述把持部用于把持转动所述转臂,所述枢轴部枢接于所述支座上,所述连接部具有多个所述连接位;

所述滑轮设置于所述支座上,每一所述滑块还具有一第二侧壁,每一所述钢丝绳的一端固定于对应的一所述第二侧壁、另一端在绕过若干所述滑轮后固定于一所述钢丝头上,所述支座亦具有多个所述连接位;

每一所述钢丝头均可拆卸连接于一所述连接位上。

6.根据权利要求5所述的体育健身器材,其特征在于,所述连接部的多个所述连接位延所述转臂的长度方向分布。

7.根据权利要求5所述的体育健身器材,其特征在于,每一所述钢丝头包括一筒体、和转动连接于所述筒体二端的二个盖体,所述筒体内部形成用于卷绕和固定所述钢丝绳末端的肋片,每一所述盖体可拆卸连接于所述连接位、或与另一所述盖体可拆卸连接。

8.根据权利要求7所述的体育健身器材,其特征在于,所述盖体与所述连接位的连接为螺纹连接,且每一筒体对应于一具有内螺纹的所述盖体和一具有外螺纹的所述盖体。

9.根据权利要求4-8任一项所述的体育健身器材,其特征在于,所述驱动机构还包括一震动电机、及弹性连接于所述底座上的一震动板,全部所述滑块均固定于所述震动板的一侧壁上,所述震动板的另一侧壁与所述震动电机的输出轴可拆卸连接。

10.一种体育健身器材,其特征在于,包括底座,及如权利要求1-9任一项所述的若干锻炼位,每一所述锻炼位对应锻炼身体不同部位。
