专利号: 2020101868515
申请人: 杭州叶蓁科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

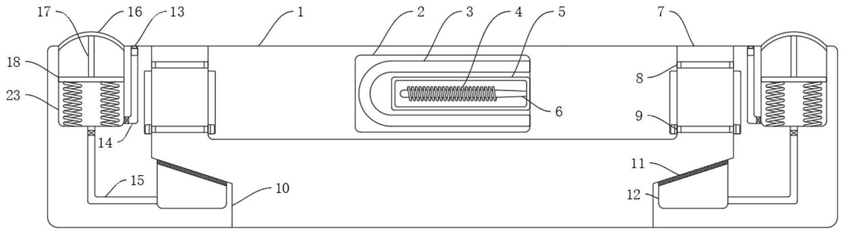

1.一种防堵塞的环保窨井盖,包括盖体(1),所述盖体(1)上壁设有多个排水道(7),所述盖体(1)下壁设有排水槽(10),且多个所述排水道(7)均与排水槽(10)连通,其特征在于:所述盖体(1)内部设有防堵机构,所述防堵机构包括设置在盖体(1)内部的安装腔(2),所述安装腔(2)内壁固定连接有玻璃筒(5),所述玻璃筒(5)内壁固定连接有振动棒(6),所述振动棒(6)侧壁固定缠绕有螺线圈(4),所述安装腔(2)内壁固定连接有蹄形磁铁(3),所述排水道(7)靠近上端的侧壁固定连接有电磁环(8),所述电磁环(8)与螺线圈(4)电性连接,所述排水道(7)侧壁通过滑动件滑动连接有磁性刮环(9);

所述盖体(1)内部设有喷雾机构,所述喷雾机构包括多个放置槽(23),多个所述放置槽(23)均设置在盖体(1)上壁,所述放置槽(23)靠近上端的内壁固定连接有柔性板(16),所述放置槽(23)内壁密封滑动连接有滑动板(18),所述滑动板(18)通过压簧与放置槽(23)内底部弹性连接,所述柔性板(16)下壁通过连接杆(17)与滑动板(18)上壁固定连接,所述排水道(7)侧壁设有储水槽(12),所述储水槽(12)靠近上端的侧壁固定连接有滤板(11),所述放置槽(23)下壁通过吸水管(15)与储水槽(12)连通,且吸水管(15)内设有第一单向阀,所述放置槽(23)靠近下端的侧壁连通设有出水管(14),所述出水管(14)贯穿盖体(1)上壁,且出水管(14)内设有第二单向阀,所述出水管(14)远离放置槽(23)一端设有雾化喷头(13)。

2.根据权利要求1所述的一种防堵塞的环保窨井盖,其特征在于:所述排水道(7)下端设有倾斜的斜面,所述储水槽(12)位于排水道(7)的倾斜部分,所述滤板(11)倾斜设置。

3.根据权利要求1所述的一种防堵塞的环保窨井盖,其特征在于:所述滑动件包括设置在排水道(7)侧壁的两个滑槽,且两个滑槽均位于排水道(7)的竖直部分,两个滑槽内部均设有可上下滑动的滑块,两个所述滑块相对的侧壁均与磁性刮环(9)侧壁固定连接,所述磁性刮环(9)侧壁与排水道(7)侧壁接触。

4.根据权利要求1所述的一种防堵塞的环保窨井盖,其特征在于:所述压簧采用弹性系数高的材料制成,所述柔性板(16)的表面为高于盖体(1)的凸起状。

5.根据权利要求1所述的一种防堵塞的环保窨井盖,其特征在于:所述盖体(1)内部设有多个辅助腔(20),多个所述辅助腔(20)内壁均密封滑动连接有升降板(21),所述辅助腔(20)下壁通过喷气管(22)与排水槽(10)连通,所述排水道(7)靠近上端的内壁固定连接有振簧(19)。

6.根据权利要求5所述的一种防堵塞的环保窨井盖,其特征在于:所述喷气管(22)倾斜设置,所述喷气管(22)正对滤板(11)设置。
