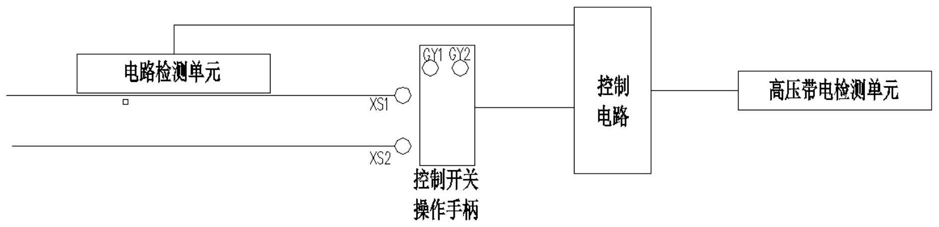

1.一种高压开关柜试验模块，包括控制电路和控制开关KK，其特征在于，还包括电路检测单元XS、高压带电检测单元GY；所述电路检测单元XS和高压带电检测单元GY均和控制电路电连接；

所述电路检测单元XS，用于检测高压开关柜控制回路的预设连接状态以及测量高压开关柜外接电路的电压；

电路检测单元XS包括端子X1、端子X2、端子X3、蜂鸣器HA、发光二极管D3、第三继电器K3、稳压二极管DX、电阻RX、电容CX、第三继电器K3的第一触点K31、第三继电器K3的第二触点K32、电压表头V，所述电压表头V包括V1端、V2端以及V3端、第三开关S3，所述第三开关S3包括第三开关S3第一触点S31和第三开关S3第二触点S32；

所述端子X2和蜂鸣器HA的一端以及发光二极管D3的正极连接，蜂鸣器HA的另一端和继电器K3的一端、稳压二极管DX的正极、电压表头V的V3端以及端子X1；

所述端子X3分别和第三开关S3的第一触点S31的一端、第二触点S32的一端连接，第一触点S31的另一端接和第三继电器K3的第一触点K31、第三继电器K3的第二触点K32以及电容CX的一端连接，第三继电器K3的第一触点K31的另一端和电压表头V的V1端以及第三开关S3的第二触点S32的另一端连接，第三继电器K3的第二触点K32的另一端和电压表头V的V2端连接，电容CX的另一端和电阻RX的一端连接，电阻RX的另一端和发光二极管D3的负极以及第三继电器K3的一端、稳压二极管DX的负极连接；

所述高压带电检测单元GY，用于输出预设电压，并在预设电压下检测高压开关柜带电显示电路的连接是否为预设正确连接。

2.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，电路检测单元XS检测高压开关柜控制回路的预设连接状态包括预设短路状态、预设断路状态以及预设负载状态。

3.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，电路检测单元XS检测高压开关柜控制回路的电压为高压开关柜控制回路的交流电压或高压开关柜控制回路的直流电压或高压开关柜控制回路的感应电压。

4.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，高压带电检测单元GY包括端子Y1、端子Y2、端子Y3以及端子Y4，运算放大器U1、电容C1、电容C2、电阻R2、电阻R3、电阻R4以及电阻R5组成；

所述端子Y3和运算放大器U1的3端连接，端子Y1和运算放大器U1的4端连接，端子Y2和运算放大器U1的5端连接，端子Y4和电阻R5的一端、电容C2的一端、电阻R3的一端连接，电阻R3的另一端和运算放大器的1端连接，电容C2的另一端和电阻R2的一端连接，电阻R2的另一端和电容C1的一端连接，电容C1的另一端和电阻R4的一端连接，电阻R4的另一端和电阻R5的一端以及运算放大器U1的2端连接。

5.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，控制电路包括熔断器F1、第一电阻R1、第一二极管D1、第二二极管D2、第一继电器K1、第二继电器K2、电源E、灯HL、第一开关S1、第二开关S2、接线孔XS1、接线孔XS2、接线孔GY1以及接线孔GY2；控制开关KK包括接点1、接点2、接点3、接点4以及接点5、接点6、接点7、接点8；

接线孔GY1和接点1连接，接线孔GY2和接点7连接，接线孔XS1和接点3连接，接线孔XS2和接点5连接；

接点2和高压带电检测单元GY的端子Y3连接，高压带电检测单元GY的端子Y4和接点8连接，高压带电检测单元GY的端子Y1和第一继电器K1的常闭触点的一端、灯HL的一端、第二开关S2的一端连接，高压带电检测单元GY的端子Y2和第二继电器K2的一端、第一开关S1的一端、电源的负极、电路检测单元的端子X3、第一继电器K1的一端、第二二极管D2的正极以及控制开关KK的接点6连接；

接点4和熔断器F1的一端连接，熔断器F1的另一端和第一电阻R1的一端以及电路检测单元XS的端子X1连接，第一电阻R1的另一端和第一二极管D1的负极连接，第一二极管D1的正极和第一继电器K1的另一端以及第二二极管D2的负极连接，电路检测单元XS的端子X2和第二继电器K2的常开触点的一端连接，第二继电器K2的常开触点的另一端接第二开关S2的另一端以及电源E的正极。

6.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，控制开关KK上设置有可转动的操作手柄。

7.根据权利要求1所述的一种高压开关柜试验模块，其特征在于，电路检测单元按照预设固定方式和检测高压开关柜试验模块的测试线固定连接。
