专利号: 2020101899246
申请人: 江苏金成源实业投资有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

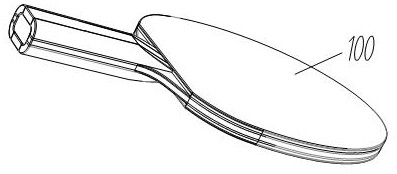

1.一种乒乓球拍,所述乒乓球拍包括底板1、手柄2和胶面3,其特征在于:所述胶面3包括上胶面3.1和下胶面3.2,所述上胶面3.1粘贴在底板1的一侧,所述下胶面3.2粘贴在底板

1的另一侧,所述乒乓球拍底板设置在上胶面3.1和下胶面3.2之间,所述底板1包括上盖板

4、下盖板5和主板6,所述上盖板4、下盖板5和主板6形状相同,均包括圆形盖面和柄,所述主板6设置在上盖板4和下盖板5之间。

2.如权利要求1所述的一种乒乓球拍,其特征在于:所述主板6的盖面可向外侧移动打开。

3.一种乒乓球拍底板的制作方法,所述乒乓球拍具有底板1、手柄2和胶面3,所述胶面3包括上胶面3.1和下胶面3.2,底板1设置在上胶面3.1和下胶面3.2之间,所述底板1包括上盖板4、下盖板5和主板6,所述上胶面3.1粘贴在上盖板4上,所述下胶面3.2粘贴在下盖板5上,所述上盖板4和下盖板5形状相同,均包括圆形盖面和柄,所述主板6设置在上盖板4和下盖板5之间,其特征在于:所述主板6为组合式,包括固定轴7、转动环8、支撑环9、固定块10、柄部11、第一活动杆13、板面14、第二活动杆18、拉杆19和盖20,所述制作方法的步骤包括:

1)将固定轴7通过胶粘黏在下盖板5的圆形盖面的圆心处,将转动环8套设在固定轴7上;

2)将支撑环9通过胶粘黏在下盖板5上,所述支撑环9与转动环8同轴设置;

3)所述固定块10呈 形,上边和下边均呈弧形,将固定块10通过胶粘黏在下盖板5上,固定块10的上边通过胶与支撑环9连接,柄部11通过胶粘黏在下盖板5上,固定块10的下边与柄部11通过胶粘黏;

4)在支撑环9上开设多个第一通孔12,开设第二通孔16,所述第二通孔16竖直穿过支撑环9、固定块10和柄部11,在柄部11上设置空腔17;

5)在第一通孔12中放置第一活动杆13,第一活动杆13的一端固定板面14,另一端铰接连接杆一15.1的一端,连接杆一15.1的另一端与转动环8铰接;在第二通孔16中放置第二活动杆18,第二活动杆18的一端与设置在空腔17中的拉杆19的一端铰接,另一端铰接连接杆二15.2的一端,连接杆二15.2的另一端与转动环8铰接;

6)在柄部11的下端设置盖20,盖20与柄部11铰接,所述拉杆19的另一端与盖20铰接;

7)在固定轴7、支撑环9、固定块10和柄部11的侧面上涂设胶体,将上盖板4对齐压在其上,完成安装。

4.如权利要求3所述的一种乒乓球拍底板的制作方法,其特征在于:所述步骤5)中,在板面14安装之前,在板面14的两侧面上设置弧形槽21,弧形槽21设置两组,然后再设置径向槽22,径向槽22连通两组弧形槽21。

5.如权利要求3所述的一种乒乓球拍底板的制作方法,其特征在于:

所述步骤1)中,将所述转动环8的轴向宽度设置成小于固定轴7的轴向宽度;

所述步骤2)中,将所述支撑环9的轴向宽度设置成与固定轴7的轴向宽度相同;

所述步骤3)中,将所述固定块10和所述柄部11的厚度设置成与固定轴7的轴向宽度相同;

所述步骤4)中,在所述第一通孔12之间开设第三通孔24。

6.如权利要求3所述的一种乒乓球拍底板的制作方法,其特征在于:所述板面14呈形,所述板面14与第一活动杆13对应设置。

7.如权利要求3所述的一种乒乓球拍底板的制作方法,其特征在于:在盖20上设置卡块

26,在柄部20上设置有凸起27配合的卡槽25,在盖20上设置凸起27,所述铰接均采用铰接座

28的连接方式。
