专利号: 2020101899250
申请人: 江苏金成源实业投资有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

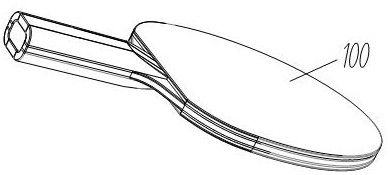

1.一种乒乓球拍,所述乒乓球拍具有底板(1)、手柄(2)和胶面(3),其特征在于:所述胶面(3)包括上胶面(3.1)和下胶面(3.2),所述底板(1)包括上盖板(4)、下盖板(5)和主板(6),所述主板(6)设置在上盖板(4)和下盖板(5)之间,所述主板(6)包括与上盖板(4)和下盖板(5)连接的固定轴(7),转动环(8)可旋转的套设在固定轴(7)上,在转动环(8)的外侧固定有支撑环(9),所述支撑环(9)通过固定块(10)与柄部(11)连接,所述支撑环(9)上、非与固定块(10)连接处开设有第一通孔(12),所述第一通孔(12)内可移动的设置有第一活动杆(13),所述第一活动杆(13)的一端固定连接板面(14),另一端铰接连接杆一(15.1)并通过连接杆一(15.1)与转动环(8)铰接,第二通孔(16)贯穿所述支撑环(9)、固定块(10)和柄部(11)并与柄部(11)上的空腔(17)连通,所述第二通孔(16)内可移动的设置第二活动杆(18),所述第二活动杆(18)一端铰接连接杆二(15.2)并通过连接杆二(15.2)与转动环(8)铰接,所述第二活动杆(18)的另一端铰接空腔(17)内的拉杆(19)并通过拉杆(19)铰接盖(20)的内侧面,所述盖(20)用于关闭和打开空腔(17)。

2.如权利要求1所述的一种乒乓球拍,其特征在于:所述第一通孔(12)和第一活动杆(13)设置有多个,所述上盖板(4)和下盖板(5)形状完全相同,均包括盖面和柄,所述盖面呈圆形,所述盖面与柄为一体成型结构;所述固定轴(7)设置在盖面的圆心处,所述盖(20)的一侧与柄部(11)铰接,另一侧上设置卡块(23),所述卡块(23)与设置在柄部(11)上的卡槽(22)配合实现固定,所述盖(20)在卡块(23)侧设置有凸起(24)。

3.如权利要求2所述的一种乒乓球拍,其特征在于:所述板面(14)上设置有弧形透气孔(21),所述固定块(10)上也设置有弧形透气孔(21),多个所述透气孔(21)形成与固定轴(7)同轴的圆环状。

4.如权利要求3所述的一种乒乓球拍,其特征在于:所述透气孔(21)设置有两组。

5.如权利要求4所述的一种乒乓球拍,其特征在于:所述盖(20)打开时,盖(20)通过拉动拉杆(19),从而依次通过第二活动杆(18)、连接杆二(15.2)拉动转动环(8)绕固定轴(7)旋转,在转动环(8)的带动下连接杆一(15.1)推动第一活动杆(13)在第一通孔(12)内向外侧移动,从而向外推动板面(14),在板面(14)之间形成间隙,从而将透气孔(21)与外界连通。

6.如权利要求5所述的一种乒乓球拍,其特征在于:所述支撑环(9)、固定块(10)和柄部(11)均相对于第二活动杆(18)对称。

7.一种制作如权利要求1-6任一项所述的乒乓球拍的方法,其特征在于:所述上盖板(4)、下盖板(5)均设置有圆形盖面和柄,将固定轴(7)固定设置在下盖板(5)的盖面的圆心处,安装转动环(8),将支撑环(9)与固定轴(7)同轴固定在下盖板(5)上,安装固定块(10)和柄部(11),所述柄部(11)与下盖板(5)的柄重合,将第一活动杆(13)放置在第一通孔(12)中,将第二活动杆(18)放置在第二通孔(16)中,通过连接杆一(15.1)将第一活动杆(13)的一端与转动环(8)连接,通过连接杆二(15.2)将第二活动杆(18)的一端与转动环(8)连接,将第一活动杆(13)的另一端与板面(14)固定,将第二活动杆(18)的另一端通过拉杆(19)与盖(20)连接,在固定轴(7)、支撑环(9)、固定块(10)和柄部(11)上涂设胶体,将上盖板(4)按压在其上,完成安装。

8.如权利要求7所述的方法,其特征在于:所述固定轴(7)、支撑环(9)、板面(14)、固定块(10)和柄部(11)为木制材料,所述转动环(8)、第一活动杆(13)、连接杆一(15.1)、连接杆二(15.2)、第二活动杆(18)、拉杆(19)和盖(20)为金属材质,所述转动环(8)的轴向宽度设置为小于固定轴(7)的轴向宽度。
