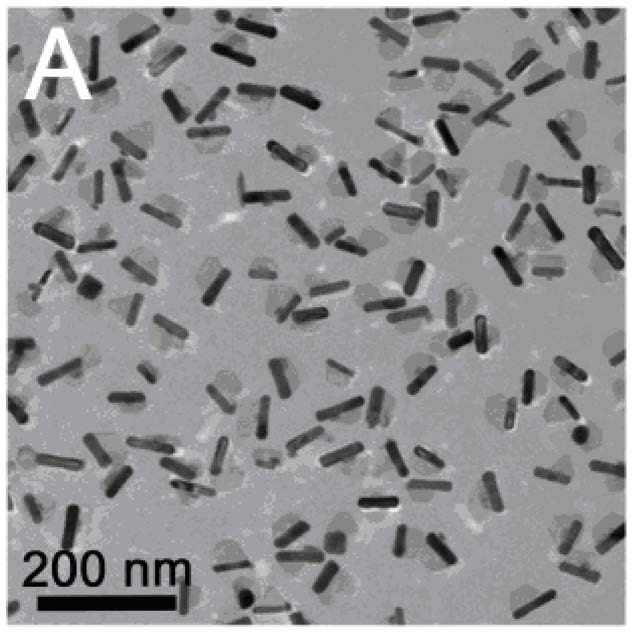

1.一种janus AuNRs@Cu2‑xS复合纳米材料的制备方法，其特征在于，所述制备方法为：将金纳米棒AuNRs、十六烷基三甲基溴化铵CTAB、牛血清白蛋白BSA、铜源于溶剂中混合得到混合液，接着将混合液的pH调节至碱性，接着于70‑90℃下进行水热反应以得到janus AuNRs@Cu2‑xS复合纳米材料；其中，所述AuNRs、CTAB、BSA的用量比0.0075nmol：0.72‑

2.92mg：100‑300mg。

2.根据权利要求1所述的制备方法，其中，所述AuNRs、铜源的用量比为0.0075nmol：1‑

2nmol；

和/或，所述AuNRs、溶剂的用量比为0.0075nmol：10‑30mL。

3.根据权利要求1所述的制备方法，其中，所述水热反应的时间为5‑7h。

4.根据权利要求1所述的制备方法，其中，所述铜源选自硫酸铜、氯化铜、硝酸铜、醋酸铜中的至少一者；

和/或，AuNRs满足以下条件：纵向长50‑60nm，横向长16‑18nm；

和/或，pH调节后，体系的pH为11‑13；

和/或，溶剂为水、乙醇、油胺中的至少一者。

5.根据权利要求1所述的制备方法，其中，在水热反应结束后，将反应体系进行离心去除上清液以得到反应产物。

6.一种Core@Shell AuNRs@Cu2‑xS复合纳米材料的制备方法，其特征在于，所述制备方法为：将AuNRs、CTAB、BSA、铜源于溶剂中混合得到混合液，接着将混合液的pH调节至碱性，接着于50‑60℃下进行水热反应以得到Core@Shell AuNRs@Cu2‑xS复合纳米材料；其中，所述AuNRs、CTAB、BSA的用量比为0.0025nmol：25.5‑47.4mg：100‑300mg。

7.根据权利要求6所述的制备方法，其中，所述铜源选自硫酸铜、氯化铜、硝酸铜、醋酸铜中的至少一者；

和/或，AuNRs满足以下条件：纵向长50‑60nm，横向长16‑18nm；

和/或，pH调节后，体系的pH为11‑13；

和/或，溶剂为水、乙醇、油胺中的至少一者。

8.根据权利要求6所述的制备方法，其中，在水热反应结束后，将反应体系进行离心去除上清液以得到反应产物。

9.根据权利要求8所述的制备方法，其中，所述离心满足以下条件：转速为7000‑8000r/min，离心时间为8‑12min。

10.根据权利要求6所述的制备方法，其中，所述AuNRs和铜源的用量比为0.0025nmol：

8‑12nmol；

和/或，所述AuNRs、溶剂的用量比为0.0025nmol：10‑30mL。

11.根据权利要求6所述的制备方法，其中，水热反应的时间为11‑13h。

12.一种janus AuNRs@Cu2‑xS 复合纳米材料，其特征在于，所述janus AuNRs@Cu2‑xS 复合纳米材料通过权利要求1‑5中的任意一项所述的制备方法制备而得。

13.一种Core@Shell AuNRs@Cu2‑xS复合纳米材料，其特征在于，所述Core@Shell AuNRs@Cu2‑xS复合纳米材料通过权利要求6‑11中的任意一项所述的制备方法制备而得。

14.一种如权利要求12所述的janus AuNRs@Cu2‑xS复合纳米材料或如权利要求13所述的Core@Shell AuNRs@Cu2‑xS复合纳米材料在光热转换中的应用。
