专利号: 202010195414X
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

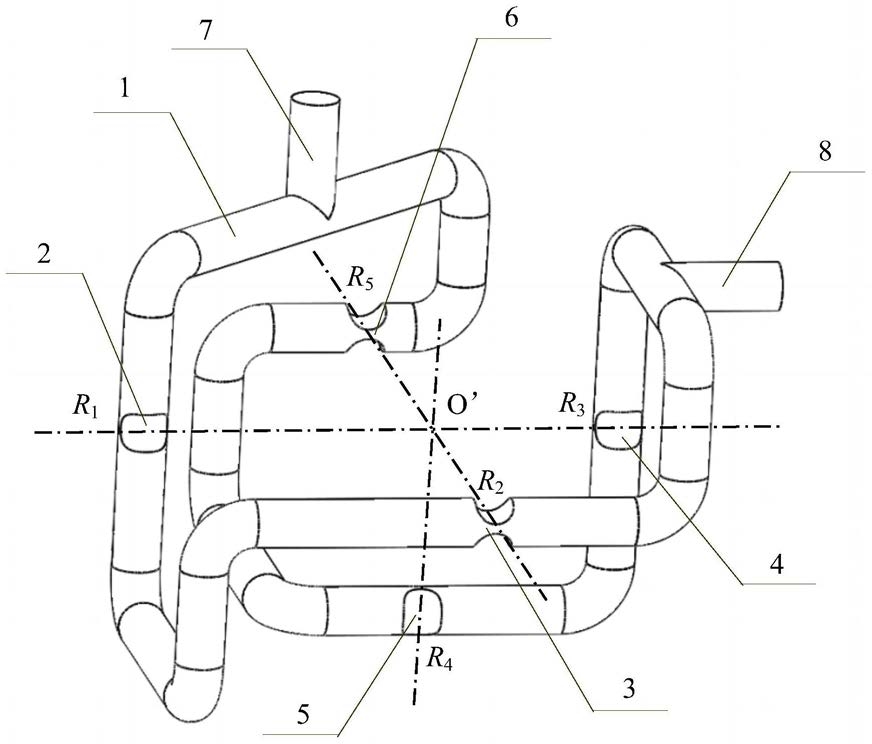

1.一种柔性虎克铰链,包括铰链主体以及安装在铰链主体上的第一连接轴和第二连接轴,其特征在于:所述铰链主体为由轴首尾相接形成的闭合结构,所述闭合结构具有若干个弯曲部,在所述轴上制有至少五组切口,且至少五组切口的轴线相交于同一点,每组包含两个呈镜像对称分布的切口;所述铰链主体上具有第一柔性转动副、第二柔性转动副、第三柔性转动副、第四柔性转动副和第五柔性转动副,所述第一柔性转动副的转动轴线与第三柔性转动副的转动轴线共线,所述第二柔性转动副的转动轴线与第五柔性转动副的转动轴线共线,所述第四柔性转动副的转动轴线分别与第一柔性转动副的转动轴线、第二柔性转动副的转动轴线、第三柔性转动副的转动轴线、第五柔性转动副的转动轴线相垂直,且五个柔性转动副的转动轴线始终交于一点。

2.根据权利要求1所述一种柔性虎克铰链,其特征在于:所述闭合结构由一根轴首尾相接形成,所述轴以90°弯曲若干次形成若干个直角结构。

3.根据权利要求1所述一种柔性虎克铰链,其特征在于:所述闭合结构为多根轴通过弯头依次首尾连接而成,相邻两轴之间通过弯头相连成直角结构。

4.根据权利要求1所述一种柔性虎克铰链,其特征在于:所述第一柔性转动副、第二柔性转动副、第三柔性转动副、第四柔性转动副、第五柔性转动副分别包括一组切口,每组切口呈镜像对称分布,所述切口为内凹型结构。

5.根据权利要求4所述一种柔性虎克铰链,其特征在于:所述切口呈圆弧形,所述轴呈圆柱形,所述切口的圆弧直径小于轴的直径。

6.根据权利要求5所述一种柔性虎克铰链,其特征在于:所述第一连接轴、第二连接轴的直径与轴的直径相同。

7.根据权利要求6所述一种柔性虎克铰链,其特征在于:所述第一连接轴位于第一柔性转动副与第五柔性转动副之间,所述第二连接轴位于第二柔性转动副与第三柔性转动副之间,所述第一连接轴与第二连接轴在空间上相互垂直。

8.根据权利要求7所述一种柔性虎克铰链,其特征在于:所述第一连接轴、第一柔性转动副、第二柔性转动副以及第二连接轴组成柔性虎克铰链的第一支路;所述第二连接轴、第三柔性转动副、第四柔性转动副、第五柔性转动副以及第一连接轴组成柔性虎克铰链的第二支路。

9.根据权利要求8所述一种柔性虎克铰链,其特征在于:所述第一连接轴固定连接有第一构件,所述第二连接轴固定连接有第二构件。
