专利号: 2020101973494
申请人: 日照市睿翅电子商务产业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

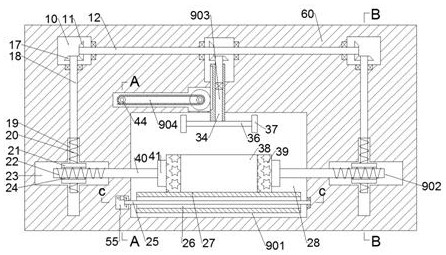

摘要:

权利要求书:

1.一种用于汽车不同类型轮毂毛刺打磨设备,包括机身,其特征在于:所述机身内设有工作腔,所述工作腔上侧设有第一齿轮腔,所述第一齿轮腔与所述工作腔之间设有第一推杆腔,所述第一齿轮腔左右侧设有对称的第二齿轮腔,所述第二齿轮腔下侧位置设有对称的第一螺纹套,所述第一螺纹套下侧设有对称的第一转轴腔,所述第一推杆腔左侧设有第三齿轮腔,所述第三齿轮腔左侧设有同步带腔,所述同步带腔后侧设有第四齿轮腔,所述第四齿轮腔下侧设有第五齿轮腔,所述第五齿轮腔下侧设有第六齿轮腔,所述第五齿轮腔前侧设有第二推杆腔,所述工作腔下侧设有用于运输的运输装置,所述运输装置上侧设有汽车轮毂,所述汽车轮毂左右两侧设有用于夹持固定所述汽车轮毂的夹持装置,所述汽车轮毂内设有轮毂腔,所述第一推杆腔内滑动安装有第一移动推杆,所述第一移动推杆内设有用于所述汽车轮毂毛刺打磨的打磨装置,所述第一移动推杆左侧壁体内设有齿条,所述齿条左侧设有用于控制所述夹持装置和所述打磨装置的第一切换装置,所述第五齿轮腔前侧设有用于控制所述运输装置和所述第一切换装置的第二切换装置;

所述运输装置包括转动安装于所述工作腔左右侧壁体上的第三转轴,所述第三转轴上固定安装有第一同步带轮,所述工作腔前侧转动安装有第二同步带轮,所述第一同步带轮与所述第二同步带轮之间安装有第一同步带,所述第一同步带上侧设有所述汽车轮毂,所述第六齿轮腔内的所述第三转轴左侧固定安装有第二锥形齿轮,所述第六齿轮腔内的所述第二锥形齿轮上侧啮合连接有第三锥形齿轮,所述第三锥形齿轮上侧固定连接有第八转轴,所述第五齿轮腔内的所述第八转轴上侧固定安装有第四锥形齿轮;

所述夹持装置包括转动安装于所述第一齿轮腔左右侧壁体上且延伸到所述第二齿轮腔内的第一转轴,所述第一齿轮腔内的所述第一转轴上固定安装有第五锥形齿轮,所述第二齿轮腔内的所述第一转轴远离所述第五锥形齿轮一侧末端固安装有第六锥形齿轮,所述第二齿轮腔内的所述第六锥形齿轮下侧啮合连接有第七锥形齿轮,所述第七锥形齿轮下侧固定安装有延伸到所述第一转轴腔内的第二转轴,所述第二转轴下侧设有第一螺纹,所述第一螺纹啮合连接于第一螺纹套内,所述第一转轴腔内的第二转轴上转动安装有转轴器,所述第一转轴腔内设有第二螺纹套,所述工作腔与所述第一转轴腔之间转动安装有第五转轴,所述第五转轴远离所述汽车轮毂一侧设有与所述第二螺纹套啮合连接的第二螺纹,所述第五转轴靠近所述汽车轮毂一侧固定安装有夹紧块;

所述打磨装置包括转动安装于所述第一移动推杆内的第四转轴,所述第四转轴上固定安装有第一电机,所述第一齿轮腔内的所述第四转轴上侧固定安装有第八锥形齿轮,所述工作腔内的所述第四转轴下侧固顶安装有固定杆,所述固定杆左右侧固定安装有对称的摩擦块;

所述第一切换装置包括所述第一移动推杆、转动安装于所述第四齿轮腔后侧和所述同步带腔前侧壁体上的第六转轴,所述同步带腔内的所述第六转轴上固定安装有第三同步带轮,所述第三齿轮腔前后侧转动安装有第一齿轮,所述第一齿轮前侧的同一轴上固定安装有第四同步带轮,所述第三同步带轮与所述第四同步带轮之间安装有第二同步带,所述第四齿轮腔内的所述第六转轴上固定安装有第九锥形齿轮,所述第四齿轮腔内的所述第九锥形齿轮下侧啮合连接有第十锥形齿轮,所述第十锥形齿轮下侧固定安装有延伸到第五齿轮腔内的第七转轴,所述第五齿轮腔内的所述第七转轴下侧转动安装有第十一锥形齿轮;

所述第二切换装置包括滑动安装于所述第二推杆腔内的第二移动推杆,所述第二移动推杆上侧固定安装有第一电磁铁,所述第一电磁铁上侧的所述机身内固定安装有第二电磁铁,所述第二移动推杆左侧壁体内固定安装有第二电机,所述第五齿轮腔内的所述第二电机后侧固定安装有第一锥形齿轮。
