1.一种八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：采用二步液相还原法，第一步：取5g无水硫酸铜溶解于100ml去离子水中，加入9.6g氢氧化钠,随后加入

1.8g葡萄糖，在70℃下持续搅拌至溶液颜色不再变化，得到实心八面体结构的氧化亚铜；第二步：在上述溶液中加入适量二氧化硫脲作为还原剂，保持温度在50℃至溶液颜色不再变化，之后抽滤、在50℃下干燥40min，得到铜/氧化亚铜的复合材料。

2.根据权利要求1所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：所述的氢氧化钠提供了碱性环境，同时参与氧化还原反应。

3.根据权利要求1所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：用磁力搅拌器转速300r/min，搅拌时间为20min。

4.根据权利要求1所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：所得实心八面体结构的氧化亚铜的粒径为3-4μm。

5.根据权利要求1所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：二氧化硫脲加入量为0.27g。

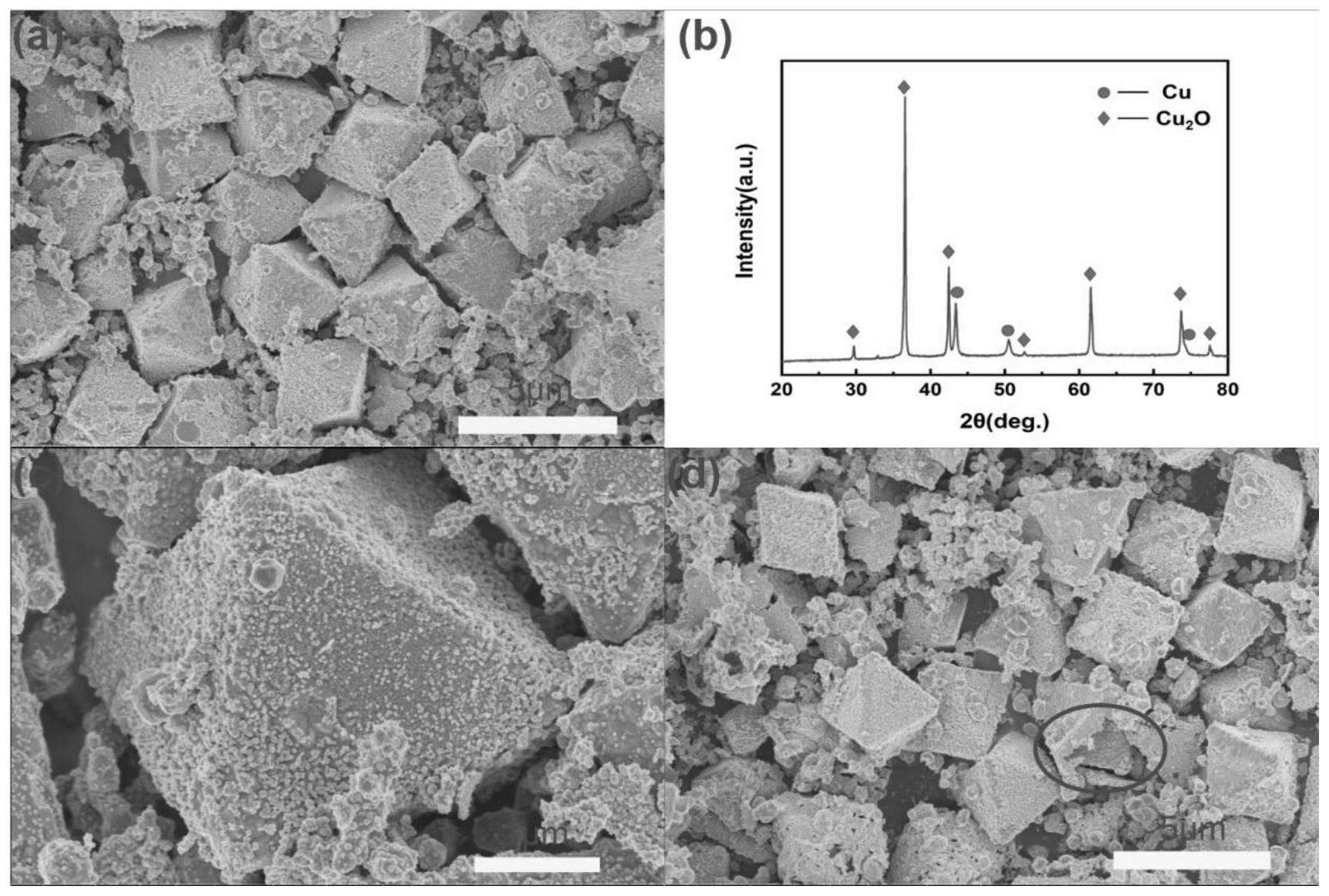

6.根据权利要求1所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：所得复合材料内部为氧化亚铜，外部为铜包覆的八面体结构。

7.根据权利要求1至6所述的八面体结构的铜/氧化亚铜光催化剂的快速制备方法，其特征在于：测试氧化亚铜和铜/氧化亚铜分别对甲基橙溶液的光催化降解效果。
