1.一种吸附金离子的吸附材料的制备方法，其特征在于：包括如下步骤：S1：将高分子膜进行预辐照处理得到带过氧自由基的高分子膜材料；

S2：将带过氧自由基的高分子膜材料接枝丙烯腈得到含聚丙烯腈的接枝膜材料；

S3：将含聚丙烯腈的接枝膜材料与乙二胺反应得到含有氨基的高分子膜金离子吸附材料。

2.根据权利要求1所述的吸附金离子的吸附材料的制备方法，其特征在于：S1中的高分子膜为聚乙烯膜、聚丙烯膜、聚酰胺膜或聚氯乙烯膜中的一种。

3.根据权利要求1或2所述的吸附金离子的吸附材料的制备方法，其特征在于：S1中预辐照为钴源辐照或电子束辐照。

4.根据权利要求3所述的吸附金离子的吸附材料的制备方法，其特征在于：预辐照处理中辐照剂量为5kGy-80kGy。

5.根据权利要求1所述的吸附金离子的吸附材料的制备方法，其特征在于：S2中接枝共聚反应的工艺为：将带过氧自由基的高分子膜材料浸入接枝溶液中，接枝溶液包括丙烯腈、二甲基亚砜、共接枝单体，搅拌反应得到含聚丙烯腈的接枝膜材料，反应温度为50-100℃。

6.根据权利要求5所述的吸附金离子的吸附材料的制备方法，其特征在于：共接枝单体为丙烯酸、甲基丙烯酸、甲基丙烯酸二甲氨基乙酯或衣康酸中的一种。

7.根据权利要求1所述的吸附金离子的吸附材料的制备方法，其特征在于：S2中接枝共聚物反应的工艺为：将丙烯腈和将带过氧自由基的高分子膜材料混合，然后进行辐照处理制备含聚丙烯腈的接枝膜材料。

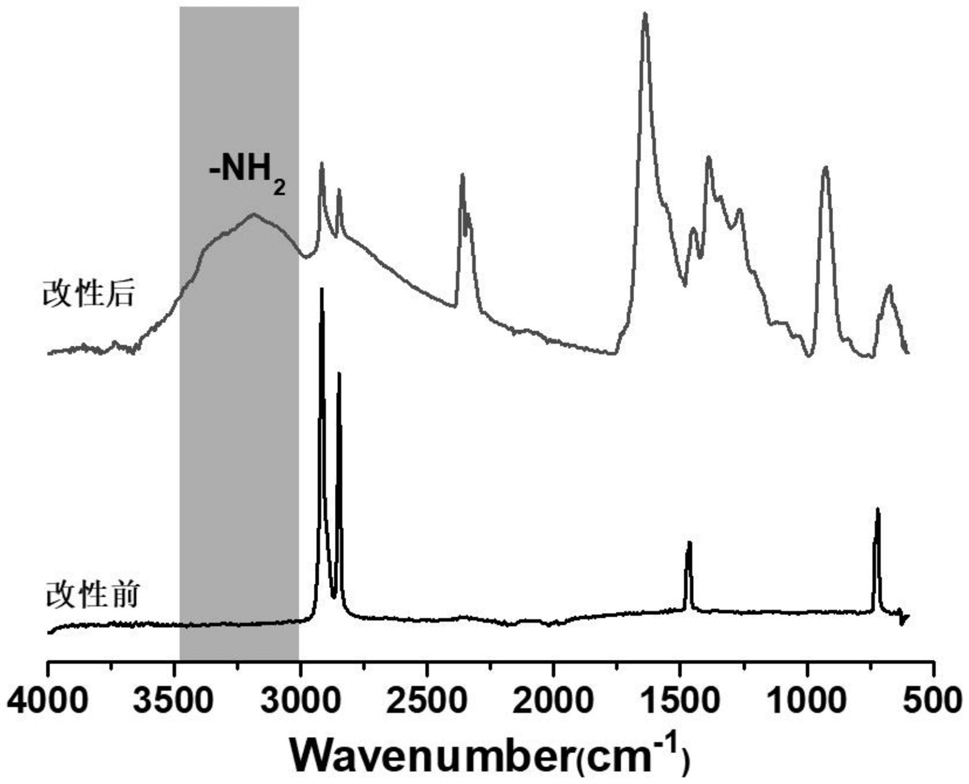

8.根据权利要求1所述的吸附金离子的吸附材料的制备方法，其特征在于：S3中具体工艺为：将带过氧自由基的高分子膜材料与乙二胺、1,4-二氧六环、氯化铝的混合液混合搅拌均匀反应，反应产物为含有氨基的高分子膜金离子吸附材料。

9.根据权利要求8所述的吸附金离子的吸附材料的制备方法，其特征在于：乙二胺在反应液中的体积分数为20％-50％。

10.根据权利要求8或9所述的吸附金离子的吸附材料的制备方法，其特征在于：反应温度为50-90℃，反应时间为2-8h。
