专利号: 2020102025865
申请人: 永康市一诺健身器材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

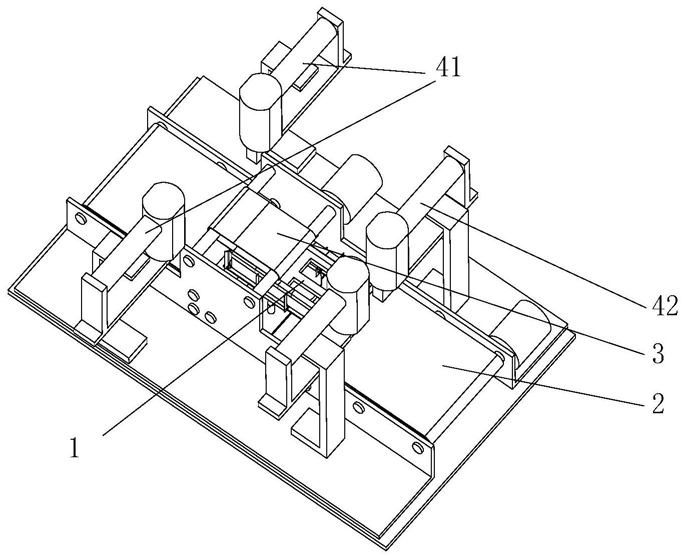

1.一种健身器材座垫加工自动打钉设备,其特征是,包括:

机架;

夹具组件(1),其用于放置并夹持座垫(6);

传送带组件,其设置有传送带(21)、多个辊轴(22)和传送电机(23),多个辊轴(22)的两端分别经轴承与机架固定,传送带(21)安装在多个辊轴(22)上,传送电机(23)的壳体与机架固定,传送电机(23)的转轴与其中一只辊轴(22)固定,传送电机(23)能带动传送带(21)转动,传送带(21)的中部设置有一个凹陷部(20),该凹陷部(20)将传送带组件的;

旋转组件(5),其设置有转盘(51),旋转组件(5)通过旋转支架(53)与机架固定且位于凹陷部(20),传送带(21)输入段上的夹具组件(1)移动到转盘(51)中心时,能转动90度,再移动到传送带(21)输出段上;

助力组件(3),其与机架固定且位于凹陷部(20)上方,当传送带(21)输入段上的夹具组件(1)部分移动到转盘(51)上时,助力组件(3)中的拨动块(34),能将夹具组件(1)推动到转盘(51)中心,当夹具组件(1)转动90度后,拨动块(34)能将夹具组件(1)推动到传送带(21)输出段上;

第一钉枪(41),设置有两把且位于传送带(21)输入段上方,两把第一钉枪(41)分别经第一钉枪支架与机架固定且间距可调;

第二钉枪(42),设置有两把且位于传送带(21)输出段上方,两把第二钉枪(42)分别经第二钉枪支架与机架固定且间距可调;

第一钉枪(41)和第二钉枪(42)射出的枪钉(61)能将座垫(6)背面的面料(63)分四个边固定在座芯(64)上;

第一传送传感器(71),一个以上,其与机架固定,第一传送传感器(71)能采集夹具组件(1)在传送带(21)输入段时的位置信号,用于确定打枪钉(61)的起始位置;

第二传送传感器(72),一个以上,其与机架固定,第二传送传感器(71)能采集夹具组件(1)在传送带(21)输出段时的位置信号,用于确定打枪钉(61)的起始位置的位置信号;

控制器,分别电连接第一传送传感器(71)、第二传送传感器(72)、旋转组件(5)的电控件、助力组件(3)的电控件、第一钉枪(41)和第二钉枪(42)的电开关。

2.如权利要求1所述的一种健身器材座垫加工自动打钉设备,其特征是,所述传送带组件(2)为一体结构或分体结构,分体结构由输入段传送带组件和输出段传送带组件组成,输入段传送带组件和输出段传送带组件分别由各自的传送电机(23)控制。

3.如权利要求1所述的一种健身器材座垫加工自动打钉设备,其特征是,所述旋转组件(5)包括:所述的旋转台(51),其设置有旋转轴(52),旋转轴(52)经轴承与旋转支架(53)固定,旋转支架(53)与所述的机架固定;

旋转电机(55),其壳体与所述的旋转支架(53)固定、转轴与旋转轴(53)联动,旋转电机(55)电连接所述的控制器;

旋转传感器(73),其固定在旋转支架(53)上,能用于采集旋转台(51)的位置信号,旋转传感器(73)电连接所述的控制器。

4.如权利要求3所述的一种健身器材座垫加工自动打钉设备,其特征是,所述旋转组件(5)还包括:从动齿轮,其与旋转轴(52)固定;

主动齿轮,其与旋转电机(54)的转轴固定,主动齿轮与从动齿轮啮合。

5.如权利要求1所述的一种健身器材座垫加工自动打钉设备,其特征是,所述助力组件(3)包括:助力辊(33),两只以上,其两端分别经轴承与机架固定;

助力传输带(32),其与助力辊(33)联接,所述的拨动块(34)与助力传输带(32)固定;

助力电机(31),其壳体与所述的机架固定、转轴与其中一只助力辊(33)固定,助力电机(31)与所述的控制器电连接;

助力传感器,其固定在所述的机架上,能采集所述拨动块(34)的位置信号,助力传感器与所述的控制器电连接。

6.如权利要求1所述的一种健身器材座垫加工自动打钉设备,其特征是,所述助力组件(3)包括:滑轨(84),其经滑轨支架与机架固定;

滑块(83),其仅能沿着滑轨(84)移动;

水平气缸(81),其壳体与机架固定;

竖直气缸(86),其壳体与滑块(83)和水平气缸(81)的连杆固定;

所述的拨动块(34),其与竖直气缸(86)的连杆固定;

水平气缸(81)和竖直气缸(86)分别经电磁阀连通气泵,电磁阀与所述的控制器电连接;

当所述的夹具组件(1)部分从传送带(21)输入段进入所述的旋转台(51)时,竖直气缸(86)控制拨动块(34)下移,水平气缸(81)能控制该拨动块(34)推动夹具组件(1)从传送带(21)输入段进入所述的旋转台(51)中心,当夹具组件(1)转动90度后,水平气缸(81)能控制该拨动块(34)推动夹具组件(1)从传送带(21)旋转台(51)中心部分进入传送带(21)输出段。

7.如权利要求1-6任一项所述的一种健身器材座垫加工自动打钉设备,其特征是,所述夹具组件(1)包括:底板(11),其开设有多只穿孔(12);

侧壁(10),其与底板(11)固定,侧壁(10)和底板(11)形成的座垫腔体能插入座垫(6),该座垫腔体为带圆角的矩形;

铰接固定块(13),设置有多只,其与底板(11)固定;

边线压板(16),设置有四块,靠近侧壁(10)顶部直线部分安装;

圆角压板(15),设置有四块,靠近侧壁(10)顶部圆弧线部分安装;

转动件(14),呈J型,其设置有多只,每只边线压板(16)配置两只以上的转动件(14),每只圆角压板(15)配置一只以上的圆角压板(15),J型的外端与边线压板(16)或圆角压板(15)固定、内端穿过底板(11)且从穿孔(12)伸出,J型的底部与铰接固定块(13)铰接;

弹簧(17),常态下能控制转动件(14)的顶部呈向外张开的状态;

当面料(63)由人工放置在夹具组件(1)正上方、座芯(64)放置在面料(63)正上方且人工下压时,座芯(64)和面料(63)嵌入座垫腔体触及J型转动件(14)的内端,弹簧(17)拉长, J型转动件(14)外端带动边线压板(16)和圆角压板(15)转动,将面料(63)四周边缘紧贴座芯(64)背面边缘包裹,最后,由钉枪打出枪钉(61)将面料(63)边缘与座芯(64)固定。

8.如权利要求7所述的一种健身器材座垫加工自动打钉设备,其特征是,所述边线压板(16)截面为L型;所述圆角压板(15)截面为L型。

9.如权利要求1-6任一项所述的一种健身器材座垫加工自动打钉设备,其特征是,还包括:引导板,设置有两块,两块引导板呈喇叭状,其与所述的机架固定且位于所述传送带(21)的上方,两块引导板能对所述的夹具组件(1)穿过该两块引导板时修正位置。

10.如权利要求6所述的一种健身器材座垫加工自动打钉设备,其特征是,所述助力组件(3)还包括:滑杆(82),其一端与所述的拨动块(34)固定;

助力支架(85),其与所述的滑块(83)和竖直气缸(86)固定,助力支架(85)上开设有滑孔,滑杆(82)仅能沿着滑孔上下移动,从而能控制拨动块(34)推动所述的夹具组件(1)平行移动。
