专利号: 2020102036893
申请人: 上海苏启汇电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

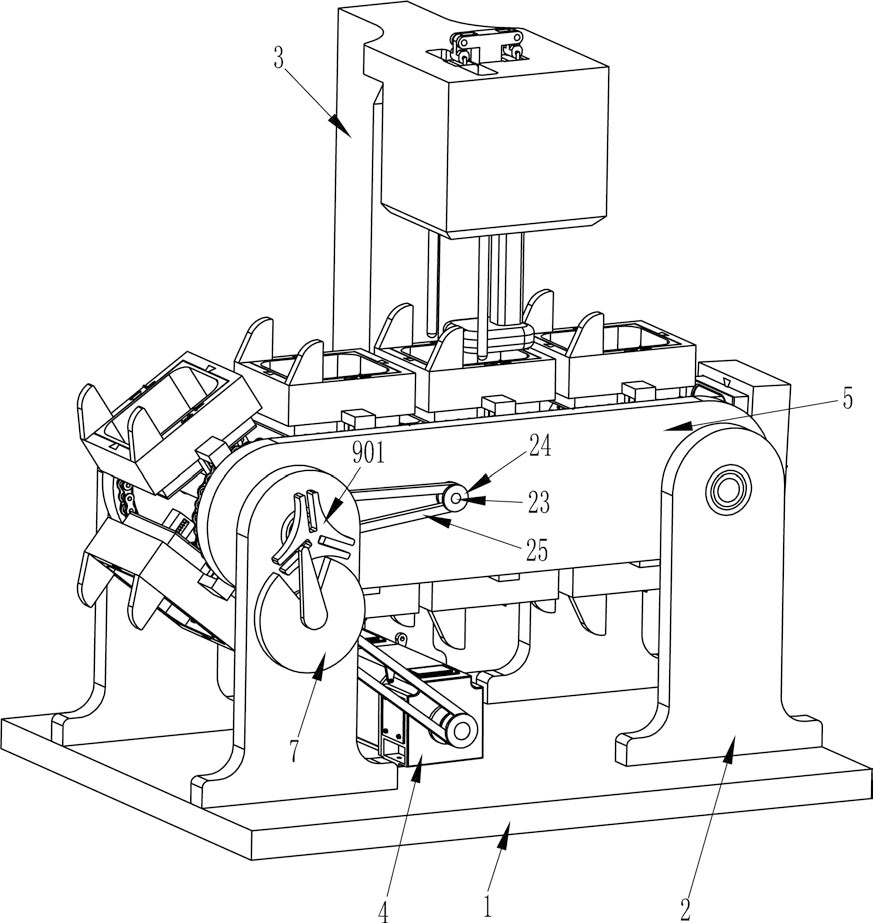

1.一种方形电器元件防震缓冲处理设备,其特征是,包括有:底座(1),该底座(1)上对称式的至少安装有四个支撑柱(2),第一连接块(5)的数量至少为两个,其安装于远离底座(1)一侧的两个支撑柱(2)端部之间,所述四个支撑柱(2)之间的底座(1)顶部安装有电机(4),且机架(3)安装于底座(1)顶部靠近电机(4)的一侧,安装板(26)安装于靠近底座(1)一侧的两个第一连接块(5)内壁之间;

间歇机构,安装于两侧第一连接块(5)之间,且间歇机构还与电机(4)的输出轴连接,用于带动方形元件间歇移动;

粘贴机构,安装于远离底座(1)一侧的安装板(26)顶部,且粘贴机构与间歇机构传动连接,所述粘贴机构还与机架(3)连接;

间歇机构包括有第一转轴(6)、第一传动轮(601)、第一皮带(602)、圆弧拨盘(7)、第二转轴(8)、第二传动轮(9)、槽轮(901)、链轮(10)、链条(11)、第二连接块(12)、安装框(13)、弧形挡块(14)、可使方形元件放置的压块模(18)、刀片(19)、滑杆(20)、第一支撑块(21)和起复位作用的第二弹性件(22),所述两个第一连接块(5)的端部之间都转动式的连接有第二转轴(8),且链轮(10)安装于靠近第一连接块(5)一侧的第二转轴(8)两侧,所述链条(11)绕接于两侧链轮(10)之间与其配合,所述第二连接块(12)间隔分布在链条(11)上,且每两个第二连接块(12)内壁之间都安装有安装框(13),所述安装框(13)底部为敞口设置,所述压块模(18)滑动式穿接于安装框(13)内,且压块模(18)底部其中一侧固接有刀片(19),所述第一支撑块(21)放置于安装框(13)的导向槽内与其滑动配合,靠近所述底座(1)的第一支撑块(21)一侧与所述安装框(13)的导向槽内壁之间连接有第二弹性件(22),所述滑杆(20)滑动式的穿接于安装框(13)一侧,且滑杆(20)放置于第二弹性件(22)内,远离所述底座(1)一侧的滑杆(20)端部与第一支撑块(21)连接,与所述粘贴机构配合的弧形挡块(14)安装于远离刀片(19)的安装框(13)一侧边缘处,所述其中一侧的第二转轴(8)端部安装有间歇转动的槽轮(901),且与所述粘贴机构配合的第二传动轮(9)安装于靠近槽轮(901)一侧的第二转轴(8)上,靠近槽轮(901)的支撑柱(2)上转动式的安装有第一转轴(6),所述第一传动轮(601)套装于远离槽轮(901)的第一转轴(6)端部,且第一转轴(6)靠近槽轮(901)一侧的端部安装有圆弧拨盘(7),所述圆弧拨盘(7)与槽轮(901)配合。

2.如权利要求1所述的一种方形电器元件防震缓冲处理设备,其特征是,粘贴机构包括有第三转轴(23)、第一齿轮(2301)、第三传动轮(24)、第三皮带(25)、第二支撑块(27)、辅助块(2701)、可使海绵条(30)放置的L形支撑杆(28)、螺帽(29)、可将海绵条(30)分离出的离型纸收集的第四转轴(31)、第二齿轮(32)、第五转轴(33)、第三齿轮(34)、输送带(35)、第六转轴(40)、第三连接块(41)、扭力弹簧(42)、第四连接块(43)、凸形块(44)、挡杆(45)、压杆(46)和橡胶压块(47),远离所述底座(1)的安装板(26)一侧对称式的安装有第二支撑块(27),所述第五转轴(33)的数量至上为两个,分别安装于两个第二支撑块(27)的两侧之间,且可对海绵条(30)输送的输送带(35)绕设于两侧第五转轴(33)之间,与所述输送带(35)配合的辅助块(2701)安装于两个第二支撑块(27)内壁之间,且辅助块(2701)两端穿出输送带(35),靠近所述槽轮(901)的两个第一连接块(5)之间转动式的连接有第三转轴(23),靠近所述槽轮(901)的第三转轴(23)端部固接有第三传动轮(24),所述第三传动轮(24)与第二传动轮(9)之间绕设有第三皮带(25),靠近所述第三传动轮(24)的第三转轴(23)一侧安装有第一齿轮(2301),且与第一齿轮(2301)啮合的第三齿轮(34)安装于靠近第三转轴(23)的第五转轴(33)一侧,且所述第四转轴(31)转动式的安装于靠近第三转轴(23)一侧的两个第二支撑块(27)端部之间,所述第四转轴(31)靠近第三齿轮(34)的一侧安装有与第一齿轮(2301)啮合的第二齿轮(32),朝向所述第四转轴(31)的安装板(26)一侧固接有L形支撑杆(28),所述L形支撑杆(28)向安装板(26)的宽度延伸,其端部通过螺纹设有螺帽(29),所述第六转轴(40)转动式的安装于机架(3)内壁中间,且第六转轴(40)上安装有第三连接块(41),所述扭力弹簧(42)套装于第六转轴(40)上,其一端与第三连接块(41)一侧固定连接,其另一端与机架(3)内壁固定连接,所述第四连接块(43)的数量至少为两个,分别铰接于第三连接块(41)的两端,其中一个第四连接块(43)固接有凸形块(44),所述凸形块(44)的形状为T形,其朝向底座(1)的一侧对称式的安装有与弧形挡块(14)配合的挡杆(45),另一个第四连接块(43)上固接有朝安装框(13)方向延伸的压杆(46),所述橡胶压块(47)安装于朝向安装框(13)一侧的压杆(46)端部。

3.如权利要求2所述的一种方形电器元件防震缓冲处理设备,其特征是,还包括有可对压块模(18)限位的第一滑块(15)、圆形挡块(16)和第一弹性件(17),远离所述底座(1)的安装框(13)一侧边缘处滑动式的设有圆形挡块(16),所述第一滑块(15)安装于靠近弧形挡块(14)一侧的圆形挡块(16)上,且第一弹性件(17)的端部安装于安装框(13)上,其另一端与圆形挡块(16)固定连接。

4.如权利要求3所述的一种方形电器元件防震缓冲处理设备,其特征是,还包括有隔断方形杆(3501)、滑轨(36)、可将海绵条(30)卡紧的固定块(37)、第二滑块(38)和第三弹性件(39),所述隔断方形杆(3501)间隔分布在输送带(35)上,且所述输送带(35)内侧间隔分布有滑轨(36),所述第二滑块(38)放置于滑轨(36)内与其滑动配合,其端部贯穿输送带(35)安装有固定块(37),所述固定块(37)与隔断方形杆(3501)配合,所述第三弹性件(39)套装于第二滑块(38)上,其一端与滑轨(36)内壁固定连接,另一端与固定块(37)一侧固定连接。
