专利号: 202010203809X
申请人: 温州承玥机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

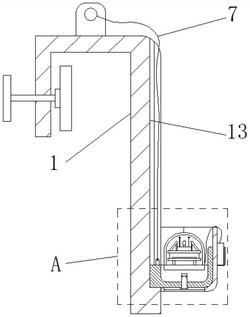

1.一种快速装配式船舶遇险用自动脱落求救装置,包括装配架(1)、限位板(2)、安装槽(3)、调节杆(4)、压紧板(5)、吊块(6)、提拉绳(7)、求救装置本体(22)和防护罩(31),其特征在于:所述装配架(1)顶部的一侧焊接有限位板(2),且装配架(1)与限位板(2)之间设置有安装槽(3),并且限位板(2)上螺纹安装有调节杆(4),同时调节杆(4)的内端轴承连接有压紧板(5),所述装配架(1)的顶部焊接有吊块(6),且吊块(6)的开孔处通过提拉绳(7)与提拉装置(14)上的连接头(15)相连接,所述连接头(15)位于第一放置壳体(8)的内部,且第一放置壳体(8)焊接在装配架(1)外侧的下部,并且第一放置壳体(8)的内部放置有求救装置本体(22);

所述第一放置壳体(8)的外侧面焊接有3个第二放置壳体(9),且第一放置壳体(8)的底部设置有第一进水口(21);第二放置壳体(9)的底部设置有第二进水口(10);

所述第二放置壳体(9)的内部放置有漂浮块(11),且漂浮块(11)的尺寸小于第二放置壳体(9)的内腔尺寸;

所述提拉装置(14)的顶部焊接有连接头(15),且提拉装置(14)靠近装配架(1)的一侧焊接有滑块(23),并且提拉装置(14)的另一侧焊接有提拉架(16),所述滑块(23)位于装配架(1)外侧的滑槽(13)内,所述提拉装置(14)的安装结构为升降式结构,且提拉装置(14)为水平设置;

所述提拉架(16)的形状为“L”型结构,且2个提拉架(16)关于提拉装置(14)呈对称设置,并且2个提拉架(16)之间的距离大于第一进水口(21)的宽度,同时小于求救装置本体(22)下部底座(17)的宽度;

所述底座(17)的底部中间部位开设有连接槽(18),且连接槽(18)的内部顶端设置有点动开关(24),并且点动开关(24)与求救装置本体(22)内部安装架(25)上的控制电路模块(26)电线连接,同时控制电路模块(26)与其上方安装架(25)上的电池模块(27)电线连接,所述电池模块(27)的两侧电线连接有太阳能电池板模组(28),且太阳能电池板模组(28)的上方设置有警报灯(29),并且警报灯(29)的两侧设置有卫星天线(30),所述底座(17)的上部密封连接有透明材质的钢化玻璃防护罩(31);

所述底座(17)的外侧通过连接绳(12)等距设置有3个漂浮块(11),且漂浮块(11)与底座(17)的材质均为橡胶发泡材质;

所述第一进水口(21)的内部焊接有支撑板(20),且支撑板(20)的中部上端焊接有连接柱(19),并且连接柱(19)的长度大于与连接槽(18)底端与点动开关(24)下端面之间的距离,同时第一进水口(21)贯穿第一放置壳体(8)的下端面,第二进水口(10)贯穿第二放置壳体(9)的下端面,所述第一进水口(21)的边长小于底座(17)下端面的边长,第二进水口(10)的边长小于漂浮块(11)下端面的边长;在使用时,使用起吊设备通过吊块(6)将装配架(1)起吊至船舶需要安装的位置,然后,并将装配架(1)处的安装槽(3)通过限位板(2)卡在船舶的侧边上,装配架(1)下部的第一放置壳体(8)和第二放置壳体(9)位于船舶的外侧,然后,旋紧调节杆(4),使调节杆(4)通过压紧板(5)对船舶的侧边进行固定,进而实现对装配架(1)的安装;

在船舶遇险时,当装配架(1)下部的第一放置壳体(8)和第二放置壳体(9)进入到水中后,水通过第一进水口(21)和第二进水口(10)分别进入到第一放置壳体(8)和第二放置壳体(9)内,漂浮块(11)在浮力的作用下从第二放置壳体(9)内浮出,在漂浮至水面的同时,并通过连接绳(12)拉动第一放置壳体(8)内部的求救装置本体(22),于此同时,求救装置本体(22)在其底部的底座(17)浮力推动下向上移动,由第一放置壳体(8)内移出,在求救装置本体(22)移出的同时,求救装置本体(22)底部底座(17)处的连接槽(18)与连接柱(19)分离,即连接柱(19)不再挤压点动开关(24),点动开关(24)复位,求救装置本体(22)通电,控制电路模块(26)控制警报灯(29)闪烁和卫星天线(30)发出求救信号;

当需要检查求救装置本体(22)时,使用者拉动固定在吊块(6)上的提拉绳(7),提拉绳(7)通过连接头(15)向上拉动提拉装置(14),提拉装置(14)通过滑块(23)在装配架(1)外侧的滑槽(13)内向上移动,于此同时,提拉装置(14)通过提拉架(16)将第一放置壳体(8)内部的求救装置本体(22)向上托起,待提拉装置(14将求救装置本体(22)托起至装配架(1)顶部后,即将求救装置本体(22)从提拉架(16)上取下,便对求救装置本体(22)进行检查。
