专利号: 2020102039618
申请人: 阜阳市宏桥秸秆科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种秸秆包装食盒,其特征在于:包括一侧设有敞口的盒体(1),在敞口处封盖插接板(2),在盒体(1)内的相对两侧壁内均竖直设有滑动槽(3),每个滑动槽(3)均向上贯通所述盒体(1),在每个滑动槽(3)内均滑动连接滑动板(4),在两个滑动板(4)之间的上方连接固定板(5),固定板(5)设置在所述盒体(1)的上方,在固定板(5)上设置支撑螺栓(5.1),支撑螺栓(5.1)用于支撑所述固定板(5),在盒体(1)内竖直方向上设有两个隔板(6),两个隔板(6)将所述盒体(1)内分隔为三个腔体(7),在每个腔体(7)内两侧的下方均设有连通槽(8),每个连通槽(8)均连通相应的所述滑动槽(3),在每个腔体(7)内均设置放置板(9),放置板(9)的两端均通过滑动块连接相应的所述滑动板(4)上,在每个放置板(9)上均设置上方敞口的饭盒(10),在每个腔体(7)内的顶部均连接用于盖接所述饭盒(10)敞口的盖板(11)。

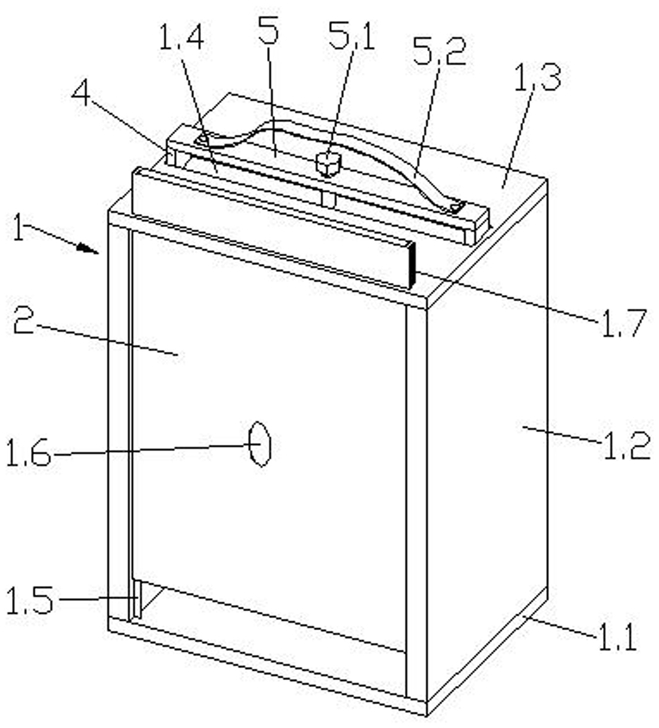

2.根据权利要求1所述的一种秸秆包装食盒,其特征在于:所述盒体(1)包括底板(1.1),在底板(1.1)的上方相邻的三侧边均连接竖板(1.2),三个竖板(1.2)之间形成U形结构,在相对设置的两个竖板(1.2)内均设置相应的所述滑动槽(3),在三个竖板(1.2)的上方连接顶板(1.3),在顶板(1.3)上设有让位槽(1.4),让位槽(1.4)连通两个所述滑动槽(3),在让位槽(3)内插接所述固定板(5),在让位槽(1.4)靠近所述盒体(1)敞口的一侧设有贯通槽,在贯通槽内插接所述插接板(2)。

3.根据权利要求2所述的一种秸秆包装食盒,其特征在于:在所述盒体(1)内靠近敞口的相对两侧均连接导向滑条(1.5),每个导向滑条(1.5)均连接在相应的所述竖板(1.2)上,导向滑条(1.5)用于所述插接板(2)的上下导向。

4.根据权利要求3所述的一种秸秆包装食盒,其特征在于:在所述插接板(2)的两个侧面上均设有导向槽(1.7),在每个导向槽(1.7)内均导向滑动相应的所述导向滑条(1.5),在插接板(2)的外侧面上设有推动槽(1.6)。

5.根据权利要求1所述的一种秸秆包装食盒,其特征在于:在所述固定板(5)上设有通孔,在通孔内设置螺母,在螺母内螺纹连接所述支撑螺栓(5.1),在固定板(5)上连接提手(5.2)。

6.根据权利要求1所述的一种秸秆包装食盒,其特征在于:在每个所述放置板(9)上均连接两个定位滑轨(9.1),处于同一放置板(9)上的两个定位滑轨(9.1)对称设置,在所述饭盒(10)的底部设有两个滑槽,在每个滑槽内滑动连接相应的定位滑轨(9.1)。

7.根据权利要求1所述的一种秸秆包装食盒,其特征在于:在每个所述盖板(11)的下方侧面均连接密封条(12)。
