专利号: 2020102069670
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

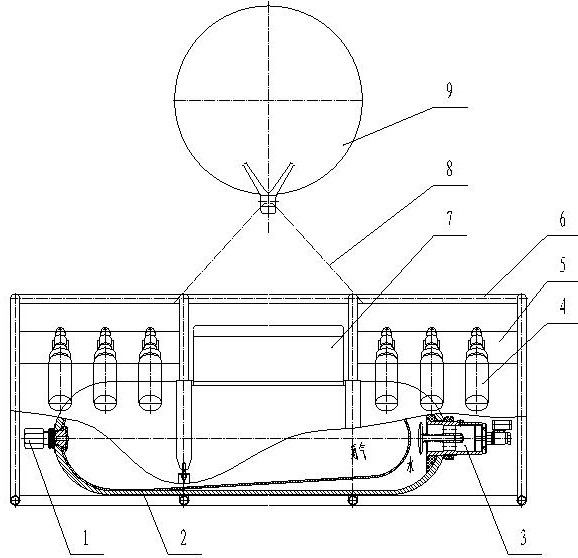

1.一种海洋环境监测用自升式底层水样原位采集系统,其特征是,包括吊笼,吊笼上部与浮球相连,吊笼内底部固定安装有储能器,吊笼内还固定安装有水样采集器固定座和电控总成,水样采集器固定座上夹持有至少一个水样采集器,电控总成分别控制储能器和水样采集器动作。

2.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述储能器包括储能器本体以及分别安装于储能器本体两端的储能器充氮阀和储能器控制阀组,储能器本体内部设置有与储能器充氮阀连通的柔性氮气囊,柔性氮气囊将储能器本体内腔分为独立的两部分,柔性氮气囊外部腔体用于盛水且与储能器控制阀组连通,电控总成控制储能器控制阀组的开闭,实现柔性氮气囊外部腔体中的水流出或密闭。

3.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述水样采集器包括水样杯,水样杯的螺纹杯口与中空的水样杯盖拧紧连接,水样杯盖上端通过螺纹与电控阀下端连接,且水样杯盖上端与电控阀下端之间固定有夹持杆,夹持杆夹持于水样采集器固定座上;电控阀上部与采集罩螺纹连接,采集罩顶部及径向均开有多个通孔,经过电控阀及水样杯盖与水样杯相通;所述电磁阀由电控总成控制。

4.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述吊笼为三棱柱状框架式结构。

5.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述电控总成由集合为一体的锂电池供电,且电控总成整体防水,该防水结构为现有技术,例如在水下摄录设备的供电系统。

6.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述电控总成位于储能器正上部,电控总成和储能器均通过固定钢带固定在吊笼上。

7.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述水样采集器底座为独立的两部分,沿吊笼长度方向焊接于吊笼内,且位于电控总成的两侧。

8.如权利要求1或7所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述水样采集器倾斜设置。

9.如权利要求1所述的海洋环境监测用自升式底层水样原位采集系统,其特征是,所述浮球通过不锈钢索与吊笼连接。

10.利用海洋环境监测用自升式底层水样原位采集系统的采集方法,其特征是,包括以下步骤:

1)将储能器充满水,通过电控总成设定好每个水样采集器的电控阀的开启时间,将一个或多个自升式底层水样原位采集系统在重力大于浮力的作用下分别沉入相应水样采集点位的海域底部,在浮球浮力的牵拉下确保自升式底层水样原位采集系统底部平稳着地;

2)自升式底层水样原位采集系统按设定时间由电控总成向某个水样采集器电控阀供电,水样采集器电控阀的开启,水样便通过采集罩电控阀进入水样杯,完成水样采集;

3)根据设定时间控制每个水样采集器的水样采集;

4)当整个自升式底层水样原位采集系统完成设定水样采集后,待在原水样采集点位的水域底部等候回收;

5)回收船返回水样采集海域并发出信号,电控总成触发储能器控制阀组开启,使储能器中的水在充有氮气的储能器皮囊的压迫下排出,随着储能器中氮气膨胀而排出水,储能器的浮力增大,自升式底层水样原位采集系统的重力小于浮力,在浮球的牵拉下升至水面,即可发现浮在水面的橘红色浮球并将自升式底层水样原位采集系统逐个回收,完成采样。
