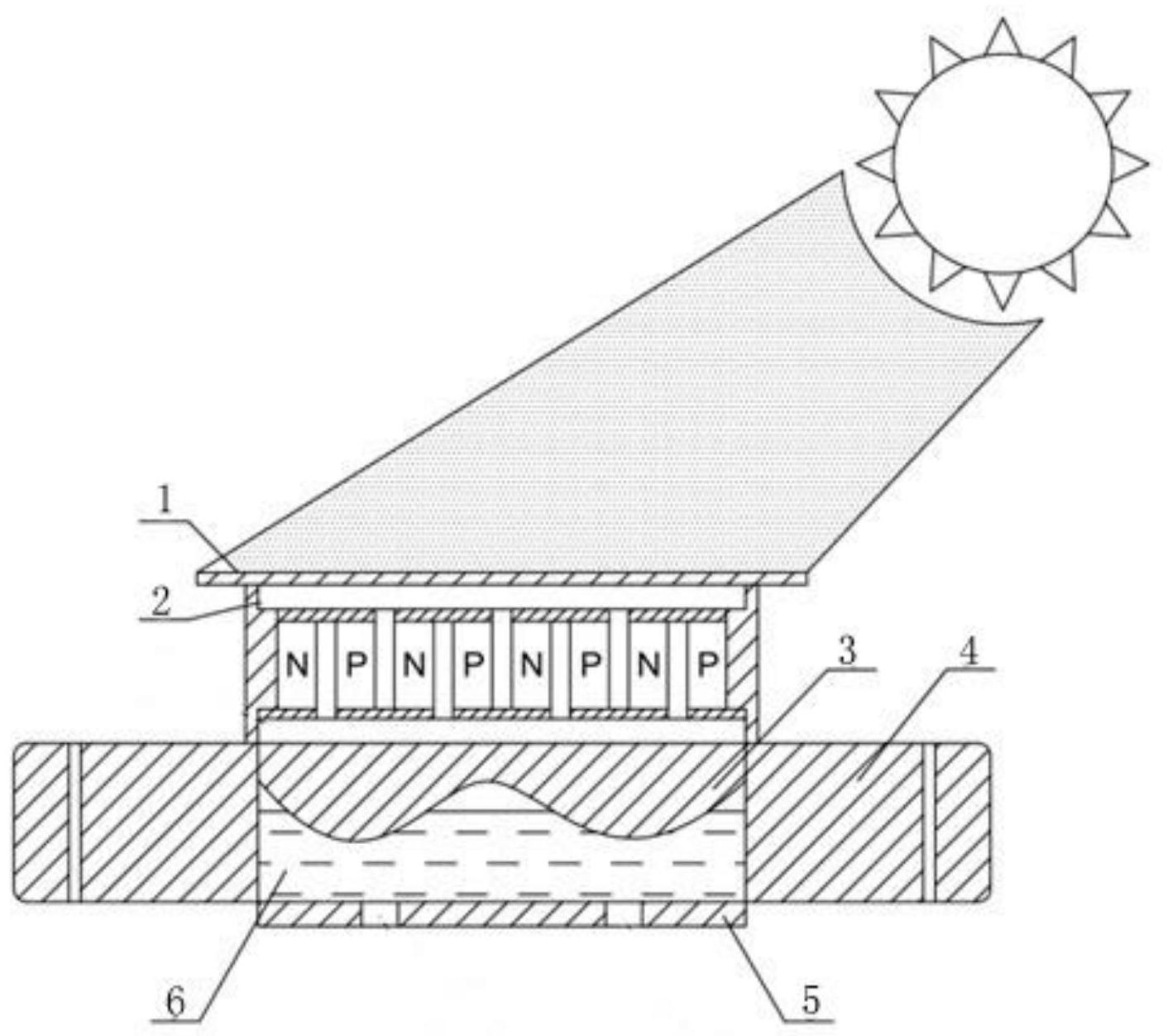

1.一种能有效增大端差温度的温差发电装置，包括集热装置、温差发电片组件和冷却系统，三者由上自下依次设置，温差发电片组件的高温端与集热装置下表面固定接触，冷却系统包括散热板、支架、亚克力板、蠕动泵和冷却水箱，散热板下表面和多个亚克力板组成换热腔，换热腔固定在支架上，冷却水箱通过蠕动泵及管路与换热腔形成循环回路，散热板上表面与温差发电片组件的低温端固定接触，其特征在于，所述集热装置为上表面具有选择性吸收薄膜的紫铜板，所述散热板下表面为波纹表面。

2.根据权利要求1所述的一种能有效增大端差温度的温差发电装置，其特征在于，所述波纹表面的波纹峰谷差为10mm，峰间距2mm。

3.根据权利要求1所述的一种能有效增大端差温度的温差发电装置，其特征在于，所述具有选择性吸收薄膜的紫铜板制备步骤为：A、溶胶配制：

1)称取一定量正硅酸乙酯、无水乙醇、去离子水、盐酸依次加入锥形瓶A中，水浴加热60℃条件下磁力搅拌30min；

2)称取一定量水杨酸和一定量无水乙醇依次加入烧杯B中，在室温条件下磁力持续搅拌直至水杨酸充分溶解在无水乙醇中；

3)称取一定量聚乙二醇置于烧杯C中，加入一定量无水乙醇，在室温条件下磁力搅拌30～60min充分混合；

4)将步骤2)搅拌完成的溶液和步骤3)搅拌完成的溶液依次缓慢滴加至锥形瓶A中，然后在水浴加热60℃条件下磁力搅拌30～60min；

5)将搅拌后的溶液静置陈化24h直至形成稀凝胶溶液；上述正硅酸乙酯、无水乙醇、去离子水、盐酸和水杨酸的体积摩尔比为1:(20～30):(4～8):0.2:(1～3)；

B、溶胶镀膜：

①对紫铜板上表面分别使用400目、800目、金相抛光机进行抛光处理，清除表面氧化膜，置于培养皿内；

②将紫铜板放入匀胶机吸盘上，用滴管吸取少量步骤A制得的稀凝胶溶液滴于紫铜板上表面，直至使稀凝胶溶液布满整个基板后，使匀胶机以2000～4000r/min的速度运行30～

60s；

③将紫铜板放入鼓风干燥箱升温至80℃，保温20～40min，从而在紫铜板上表面形成干凝胶薄膜；

C、薄膜热处理：将步骤B处理后具有干凝胶薄膜的紫铜板放入氮气保护的管式炉，以20℃/min的加热速率升温至600～900℃，保温1～2h，炉冷至室温后取出，即制成具有C-SiO2选择性吸收薄膜的紫铜板。

4.根据权利要求3所述的一种能有效增大端差温度的温差发电装置，其特征在于，所述制得的C-SiO2选择性吸收薄膜对太阳能的吸收率在90％以上。
