专利号: 2020102091941
申请人: 东阳市鼎元建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

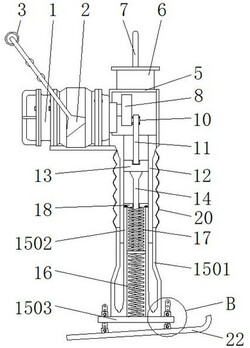

1.一种可更换工作部件的修路用冲击夯,包括伺服电机(1)、主壳(12)、防护套(20)和冲击板(22),其特征在于:所述伺服电机(1)的外侧固定安装有把杆(2),且把杆(2)的顶端连接有把套(3),所述伺服电机(1)的顶部外侧设置有连接壳(5),且连接壳(5)的顶端固定有固定板(6),并且固定板(6)的顶端连接有提杆(7),所述连接壳(5)的输出端连接有位于连接壳(5)的内部的转盘(8),且转盘(8)的内部开设有锁定孔(9),所述转盘(8)的外侧连接有限位块(10),且限位块(10)的外侧连接有拉杆(11);

所述主壳(12)一体化设置在连接壳(5)的下方,且主壳(12)的内侧设置有连接块(13),所述连接块(13)的底端中部安装有下伸杆(14),且下伸杆(14)的中部外侧设置有活动块(18),所述主壳(12)的下方连接有底壳(15),且底壳(15)包括贴合外壳(1501)、贴合内壳(1502)和底板(1503),所述贴合外壳(1501)、贴合内壳(1502)和底板(1503)之间为一体化结构,且贴合外壳(1501)设置在贴合内壳(1502)的外侧,并且贴合外壳(1501)和贴合内壳(1502)的底端均固定在底板(1503)的上方,所述贴合内壳(1502)的内侧下方设置有第一弹簧(16),且第一弹簧(16)的上方设置有位于贴合内壳(1502)的内侧上方的第二弹簧(17);

所述防护套(20)安装在贴合外壳(1501)的顶端,且防护套(20)的上方设置有螺栓固定在连接壳(5)的顶端外侧的盖板(21),所述底板(1503)的下方设置有冲击板(22),且冲击板(22)的表面安装有定位板(23),所述定位板(23)的内侧设置有连接杆(24),且连接杆(24)的内部开设有插孔(25);

所述转盘(8)的内部等角度开设有4组锁定孔(9),且锁定孔(9)包括盲孔(901)和锁死孔(902),4组盲孔(901)的圆心轴距离转盘(8)的圆心轴的圆心距均不同;

所述盲孔(901)和锁死孔(902)之间呈一一对应连通结构,且盲孔(901)与锁死孔(902)之间呈垂直设置,并且盲孔(901)与限位块(10)之间对应螺纹连接,而且限位块(10)通过锁死孔(902)螺丝固定在盲孔(901)的内部;

所述定位板(23)在冲击板(22)和底板(1503)的顶面均有设置,且定位板(23)与连接杆(24)之间呈对应设置,并且连接杆(24)的内部等间距开设有插孔(25)。

2.根据权利要求1所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述把套(3)通过缓冲垫(4)与把杆(2)的顶端之间充盈连接,且把杆(2)呈倾斜设置,并且缓冲垫(4)呈弹性结构。

3.根据权利要求1所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述拉杆(11)的首尾两端分别与限位块(10)和连接块(13)之间铰接连接,且转盘(8)、限位块(10)、拉杆(11)与连接块(13)之间构成连动结构,并且连接块(13)与下伸杆(14)之间呈一体化设置,而且下伸杆(14)呈倒置的“T”字形结构。

4.根据权利要求1所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述贴合外壳(1501)的内侧面和贴合内壳(1502)的外侧面分别与主壳(12)的外侧面和内侧面之间对应贴合,且贴合外壳(1501)和贴合内壳(1502)均与主壳(12)之间构成伸缩结构,并且贴合外壳(1501)通过防护套(20)与主壳(12)的顶部相连接。

5.根据权利要求1所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述第一弹簧(16)和第二弹簧(17)分别连接在下伸杆(14)的下方和上方,且第二弹簧(17)的顶端固定在活动块(18)的底部,并且活动块(18)包括卡块(1801)、连接槽(1802)和固定孔(1803),同时卡块(1801)的底部分别开设有连接槽(1802)和固定孔(1803)。

6.根据权利要求5所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述卡块(1801)通过连接槽(1802)与贴合内壳(1502)的顶端之间对应卡合连接,且贴合内壳(1502)通过固定孔(1803)和固定螺丝(19)与卡块(1801)之间固定连接,且卡块(1801)的外侧面与主壳(12)的内侧面之间贴合。

7.根据权利要求1所述的一种可更换工作部件的修路用冲击夯,其特征在于:所述连接杆(24)的底端贯穿底板(1503)的底部,且连接杆(24)通过插孔(25)和固定栓(26)与定位板(23)之间构成转动结构,并且固定栓(26)穿插在插孔(25)的内部。
