专利号: 2020102120357
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

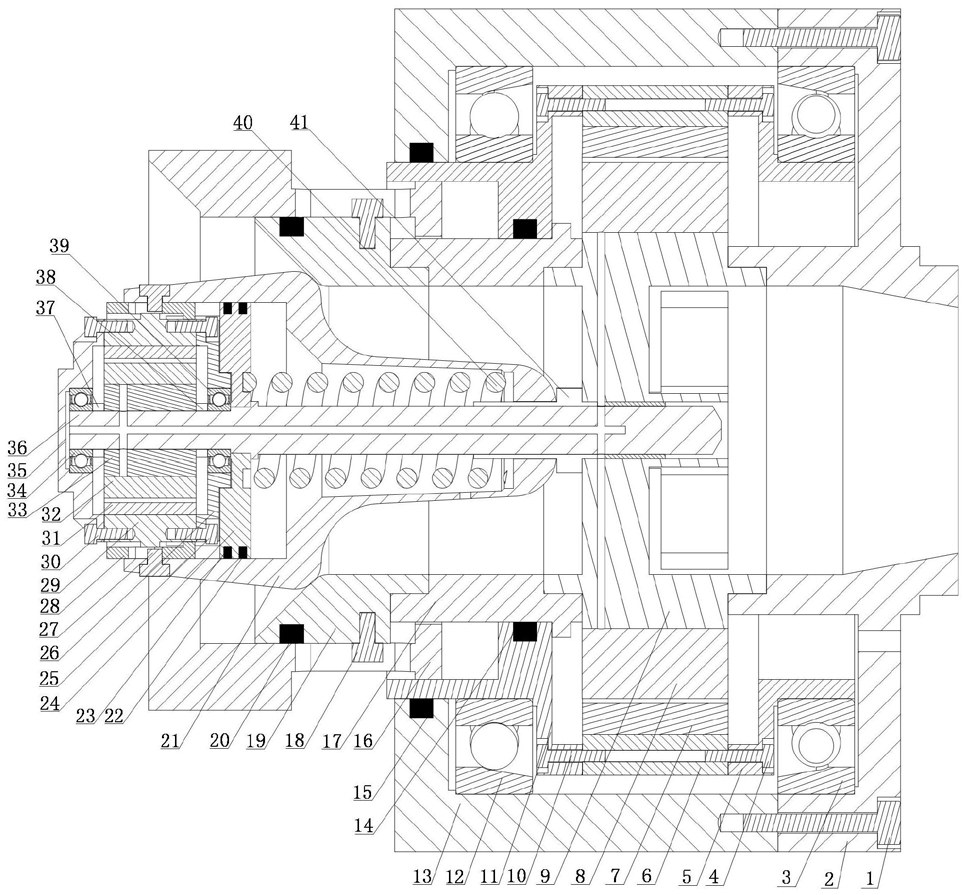

1.一种消防水炮,其特征在于,包括:

第一电机组件,其包括第一壳体、第一定子组件、第一转子组件和中心轴,所述第一壳体内部具有空腔且两端分别设有第一端盖和第二端盖,所述第一定子组件设置于所述空腔且其第一端与所述第二端盖连接,所述第一转子组件同轴的套装于所述第一定子组件外部且二者之间具有间隙,所述第一转子组件通过轴承与所述第一壳体可转动地相连接,通电后,所述第一转子组件相对于所述第一定子组件转动,所述中心轴第一端与所述第一定子组件第二端连接;

炮头组件,其包括均呈筒状结构的第一炮头和第二炮头,所述第一炮头第一端穿过所述第一端盖与所述第一定子组件第二端连接,所述第二炮头同轴地套装于所述第一炮头外部,且所述第二炮头第一端与所述第一转子组件螺纹连接,所述第一炮头上设有防止所述第二炮头发生转动的第一止转装置,以使所述第一转子组件转动时,所述第二炮头沿所述第一炮头轴向位移,所述第一炮头的第二端和所述第二炮头的第二端均设有锥形阔口,所述第二端盖和所述第一定子组件上均设有供水流过的孔,以使水穿过所述第二端盖和所述第一定子组件从所述炮头组件喷射而出;

炮芯组件,其设置于所述中心轴上且与所述炮头组件相配合以使水从所述炮头组件和所述炮芯组件之间的间隙排出;

所述炮芯组件包括炮芯、第二电机组件、弹簧和传动套筒,所述第二电机组件包括第二定子组件和第二转子组件,所述第二定子组件固定地设置于所述中心轴的第二端,所述第二转子组件同轴地套装于所述第二定子组件外部,且通过轴承与所述中心轴可转动地相连接,通电时,所述第二转子组件相对于所述第二定子组件转动,所述传动套筒套装于所述第二转子组件外部且与所述第二转子组件螺纹连接,所述炮芯整体套装于所述中心轴上,且所述炮芯第一端套设于所述传动套筒外部,所述炮芯上设有用于防止所述传动套筒转动的第二止转装置,以使所述第二转子组件转动时,所述传动套筒带动所述炮芯沿所述中心轴位移,所述弹簧设置于所述炮芯内部,且其一端与所述第二电机组件相抵,另一端与所述炮芯相抵,所述炮芯的外周壁上设置有用于与所述第一炮头的锥形阔口配合的弧形配合部。

2.根据权利要求1所述的消防水炮,其特征在于,所述第二定子组件包括套装于所述中心轴的定子固定环和设置在所述定子固定环上的第二线圈,所述第二转子组件包括第二壳体和设置于所述第二壳体内且与所述第二线圈相对设置的第二永磁体,所述第二壳体两端分别设有左端盖和右端盖,所述左端盖和所述右端盖分别通过轴承安装于所述中心轴上。

3.根据权利要求1所述的消防水炮,其特征在于,所述炮芯第一端设有中心孔,所述炮芯第一端通过所述中心孔套设于所述传动套筒外部,所述中心孔内设有挡盖,所述挡盖套设于所述中心轴,所述挡盖一端与所述第二电机组件相抵,另一端与所述弹簧相抵,所述挡盖和所述中心孔之间设有密封圈。

4.根据权利要求1所述的消防水炮,其特征在于,所述第二止转装置包括设置于所述炮芯上的第二定位螺钉,所述第二定位螺钉与所述炮芯螺纹连接,所述传动套筒的周侧壁上设有供所述第二定位螺钉伸入的定位孔,所述第二定位螺钉穿过所述炮芯的侧壁伸入所述定位孔内。

5.根据权利要求1所述的消防水炮,其特征在于,所述第一定子组件包括与所述第二端盖螺纹连接的稳流器和安装于稳流器外部的第一线圈,所述稳流器上设有供水流过的水流通道,所述第一转子包括与所述第一壳体通过轴承可转动连接的转子固定环和设置于所述转子固定环上且与所述第一线圈相对设置的第一永磁体。

6.根据权利要求5所述的消防水炮,其特征在于,所述第二炮头第二端外圆周侧壁上设有外螺纹,所述第一端盖上设有供所述转子固定环伸出的避让孔,所述转子固定环靠近所述第一端盖的一端设有与所述外螺纹相配合的内螺纹,所述第二炮头旋入所述转子固定环内部。

7.根据权利要求6所述的消防水炮,其特征在于,所述转子固定环与所述避让孔之间设有密封圈。

8.根据权利要求5所述的消防水炮,其特征在于,所述第一炮头通过连接套与所述稳流器连接,所述连接套一端与所述第一炮头螺纹连接,另一端与所述稳流器螺纹连接,所述连接套与所述转子固定环之间设有密封圈,所述第一炮头和所述第二炮头之间设有密封圈。

9.根据权利要求1所述的消防水炮,其特征在于,所述第一止转装置包括与所述第一炮头的外圆周侧壁螺纹连接的第一定位螺钉,所述第二炮头上设有供所述第一定位螺钉伸入并滑动的滑槽,所述滑槽沿所述第二炮头的轴向延伸。
