专利号: 2020102135066
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

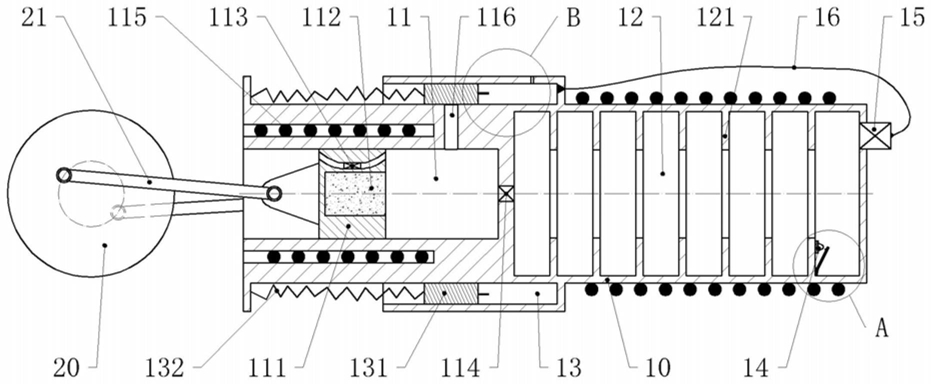

1.体育专项训练系统,其特征在于:包括转动连接在机架上的飞轮、与飞轮固定的曲轴以及安装在机架上的加重单元;所述曲轴的两端分别位于飞轮的两侧,且曲轴的两端转动连接有踏板;所述加重单元包括筒体,筒体内设有隔板将筒体内分隔为动力腔和压力腔,动力腔的端部开口,动力腔内滑动连接有第一活塞,飞轮、第一活塞通过连杆连接并构成曲柄滑块机构;所述第一活塞上设有第一单向阀,隔板上设有第二单向阀,第一单向阀的进气口与外部连通,第一单向阀的排气口与动力腔连通,第二单向阀的进气口与动力腔连通,第二单向阀的排气口与压力腔连通;所述筒体的外周设有夹层,夹层内设有环形活塞以及与环形活塞连接的拉簧,筒体的侧壁上设有连通动力腔并位于第一活塞和隔板之间的漏气孔,拉簧处于自然伸长状态时,环形活塞将漏气孔封堵;所述压力腔通过连通管与夹层连通,连通管上设有截止阀,截止阀由压力腔内部压力或温度控制开闭。

2.根据权利要求1所述的体育专项训练系统,其特征在于:所述飞轮包括相对设置的第一轮体、第二轮体和第三轮体,第一轮体、第二轮体和第三轮体的外沿与机架转动连接,第一轮体、第二轮体和第三轮体分别通过两个销轴固定连接,两个销轴关于飞轮的中心线中心对称,所述动力单元共设有两个,且两个动力单元并排设置,两个动力单元的连杆的一端通过分别通过两个销轴与飞轮铰接。

3.根据权利要求2所述的体育专项训练系统,其特征在于:所述筒体的外周设置有闭合的自感线圈,所述第一活塞内嵌有永磁体。

4.根据权利要求3所述的体育专项训练系统,其特征在于:所述压力腔的内壁上设有若干环形圆盘,环形圆盘由导磁材料制成。

5.根据权利要求4所述的体育专项训练系统,其特征在于:所述截止阀为电磁阀,其中一个所述环形圆盘上设有与截止阀电连接的开关,所述开关包括一端固定在环形圆盘上的双金属片和固定在开关座体上的金属触点,双金属片弯曲,则双金属片的另一端与金属触点接触。

6.根据权利要求5所述的体育专项训练系统,其特征在于:所述环形活塞的侧壁设有若干金属簧片。
