1.一步法制备高可见光响应Ag离子修饰TiO2/g‑C3N4纳米纤维光催化材料的方法，其特征在于，包括如下步骤：将含有聚乙烯吡咯烷酮、钛酸四丁酯、乙酰丙酮、无水乙醇及硝酸银的体系充分分散得第一纺丝液；

将含有聚乙烯吡咯烷酮、尿素及无水乙醇的体系充分分散得第二纺丝液；

以第二纺丝液为核层，以第一纺丝液为壳层，进行同轴静电纺丝；

将纺丝产物置于氧化气氛中焙烧。

2.如权利要求1所述的方法，其特征在于，包括如下步骤：令无水乙醇与硝酸银相混合，完全溶解得溶液A；向溶液A中加入乙酰丙酮，搅拌均匀得溶液B；向溶液B中加入钛酸四丁酯，搅拌均匀得溶液C；向溶液C中加入聚乙烯吡咯烷酮，完全溶解得溶液D；

令无水乙醇与尿素相混合，完全溶解得溶液E；向溶液E中加入聚乙烯吡咯烷酮，完全溶解得溶液F；

令溶液D与溶液F分别装入两个独立的注射器中，进行同轴静电纺丝，纺丝产物用不锈钢盘收集；

纺丝产物干燥后，在带盖坩埚内，置于空气气氛中于550℃下焙烧4小时。

3.如权利要求2所述的方法，其特征在于，第一纺丝液配制过程中，所述硝酸银与无水乙醇的质量比为（0.46‑1.84）：100。

4.如权利要求2所述的方法，其特征在于，第一纺丝液配制过程中，所述乙酰丙酮与溶液A体积比为（10.5‑21.1）：100。

5.如权利要求2所述的方法，其特征在于，第一纺丝液配制过程中，所述钛酸四丁酯与溶液B体积比为（10‑20）：100。

6.如权利要求2所述的方法，其特征在于，第一纺丝液配制过程中，所述聚乙烯吡咯烷酮与溶液C的质量比为（8.3‑12.5）：100。

7.如权利要求2所述的方法，其特征在于，第二纺丝液配制过程中，所述尿素与无水乙醇的质量比为（3.4‑10.2）：100。

8.如权利要求2所述的方法，其特征在于，第二纺丝液配制过程中，所述聚乙烯吡咯烷酮与溶液E的质量比为（8.5‑12.7）：100。

9.如权利要求1或2所述的方法，其特征在于，所述静电纺丝的条件为电压18KV，溶液供给速度为1mL/h，接收距离为20cm。

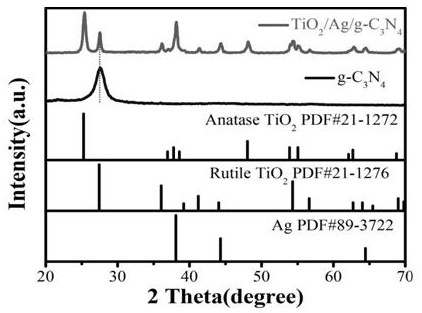

10.权利要求1‑9任一项所述方法得到的高可见光响应Ag离子修饰TiO2/g‑C3N4纳米纤维光催化材料。
