专利号: 2020102217723
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

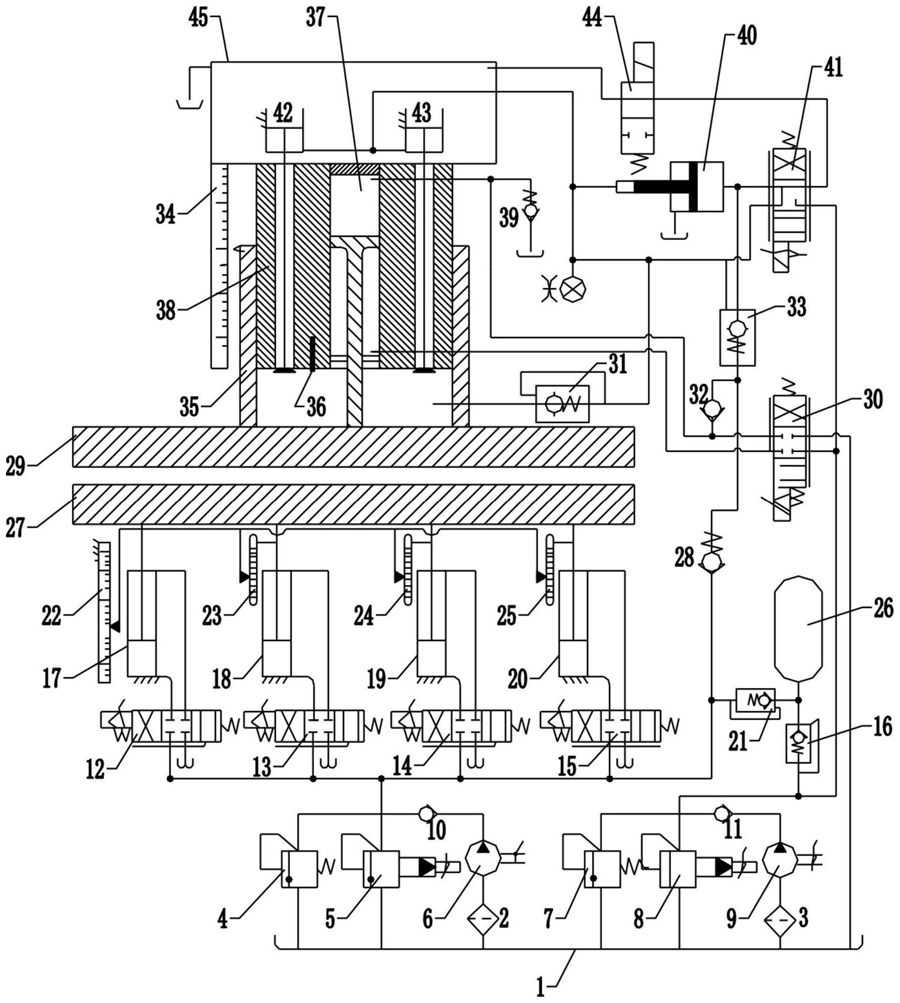

1.一种陶瓷压砖机的液压系统,用以驱动上模动梁(29)和下模动梁(27)分别上下活动,其特征在于,包含:

供压机构,其包括第一供压组件和第二供压组件,所述第一供压组件包括有并联的第一定量泵(6)和第一比例溢流阀(5),所述第二供压组件包括有并联的第二定量泵(9)和第二比例溢流阀(8);

第一控制机构,其用以控制所述下模动梁(27)上下活动,其包括一个第一控制组件,以及至少一个第二控制组件;所述第一控制组件包括连通于所述第一定量泵(6)的主动油缸(17)、用以控制所述主动油缸(17)的第一电液比例方向阀(12),以及用以检测所述主动油缸(17)输出量的第一位移传感器(22);所述第二控制组件包括连通于所述第一定量泵(6)的随动油缸(18;19;20)、用以控制所述随动油缸(18;19;20)的第二电液比例方向阀(13;

14;15),以及用以检测所述随动油缸(18;19;20)输出量的第二位移传感器(23;24;25);所述主动油缸(17)和所述随动油缸(18;19;20)的输出端均连接于所述下模动梁(27);

第二控制机构,其用以控制所述上模动梁(29)上下活动,其包括主控制组件和辅控制组件;所述主控制组件包括连通于第二定量泵(9)的主油缸、用以控制所述主油缸的第三电液比例方向阀(41)、用以检测所述主油缸输出量的第三位移传感器(34),以及连通所述主油缸的增压缸(40),所述主油缸包括固定于所述上模动梁(29)上方的柱塞(38),以及和所述柱塞(38)相配合且固定于所述上模动梁(29)的主油缸筒(35);所述辅控制组件包括连通于所述第二定量泵(9)的辅油缸(37),以及用以控制所述辅油缸(37)的第四电液比例方向阀(30),所述辅油缸(37)的输出端连接于所述上模动梁(29);

所述第一电液比例方向阀(12)能够控制所述主动油缸(17)的输出端伸缩活动,以驱动所述下模动梁(27)上下活动;所述第四电液比例方向阀(30)能够控制所述辅油缸(37)的输出端上下活动,以驱动所述下模动梁(27)上下活动;所述第三电液比例方向阀(41)能够控制所述主油缸筒(35)带动所述上模动梁(29)上下活动。

2.根据权利要求1所述的一种陶瓷压砖机的液压系统,其特征在于,所述供压机构包括分别连通于所述第一供压组件和所述第二供压组件的蓄能器(26);且所述蓄能器(26)和第一供压组件之间,以及所述蓄能器(26)和第二供压组件之间分别设置有液控单向阀。

3.根据权利要求1所述的一种陶瓷压砖机的液压系统,其特征在于,所述第二控制机构包括用以给所述主油缸供油的第二油箱(45),以及设置于所述第二油箱(45)和所述主油缸之间的充液阀(42;43)。

4.根据权利要求1所述的一种陶瓷压砖机的液压系统,其特征在于,所述第二控制机构包括设置于所述柱塞(38)的压力传感器(36)。

5.根据权利要求1所述的一种陶瓷压砖机的液压系统,其特征在于,所述第一控制组件包括并联于所述第一定量泵(6)的第一比例溢流阀(5),所述第二控制组件包括并联于所述第二定量泵(9)的第二比例溢流阀(8)。

6.一种陶瓷压砖机的液压系统的控制方法,用以操控权利要求1所述的液压系统,控制步骤如下:

给压砖模具加料,并让所述下模动梁(27)移动至压坯位置;

通过所述辅油缸(37)驱动所述上模动梁(29)向下活动,对坯料进行第一次加压;

驱动所述上模动梁(29)向上活动,让坯料进行第一次排气;

通过所述主油缸和所述辅油缸(37),一起驱动所述上模动梁(29)向下活动,对坯料进行第二次加压;

驱动所述上模动梁(29)向上活动,让坯料进行第二次排气;

通过所述主油缸、所述辅油缸(37)和所述增压缸(40),一起驱动所述上模动梁(29)向下活动,对坯料进行第三次加压;

对坯料进行保压和脱模。

7.根据权利要求6所述的一种陶瓷压砖机的液压系统的控制方法,其特征在于,所述第一控制组件包括并联于所述第一定量泵(6)的第一比例溢流阀(5),所述第二控制组件包括并联于所述第二定量泵(9)的第二比例溢流阀(8);

在对坯料进行保压时,通过所述第一比例溢流阀(5)和所述第二比例溢流阀(8),分别逐渐对所述第一控制机构和第二控制机构进行卸压。

8.根据权利要求6所述的一种陶瓷压砖机的液压系统的控制方法,其特征在于,脱模过程包括如下步骤:

让所述主油缸卸压;

让所述主油缸的输出端以及所述主动油缸(17)的输出端,分别收缩和伸出,以驱动所述上模动梁(29)和所述下模动梁(27)一起带动坯料向上活动;

让所述下模动梁(27)停止向上活动,并让所述上模动梁(29)继续向上活动;

推出压好的坯体。
