专利号: 2020102229006
申请人: 金银萍
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

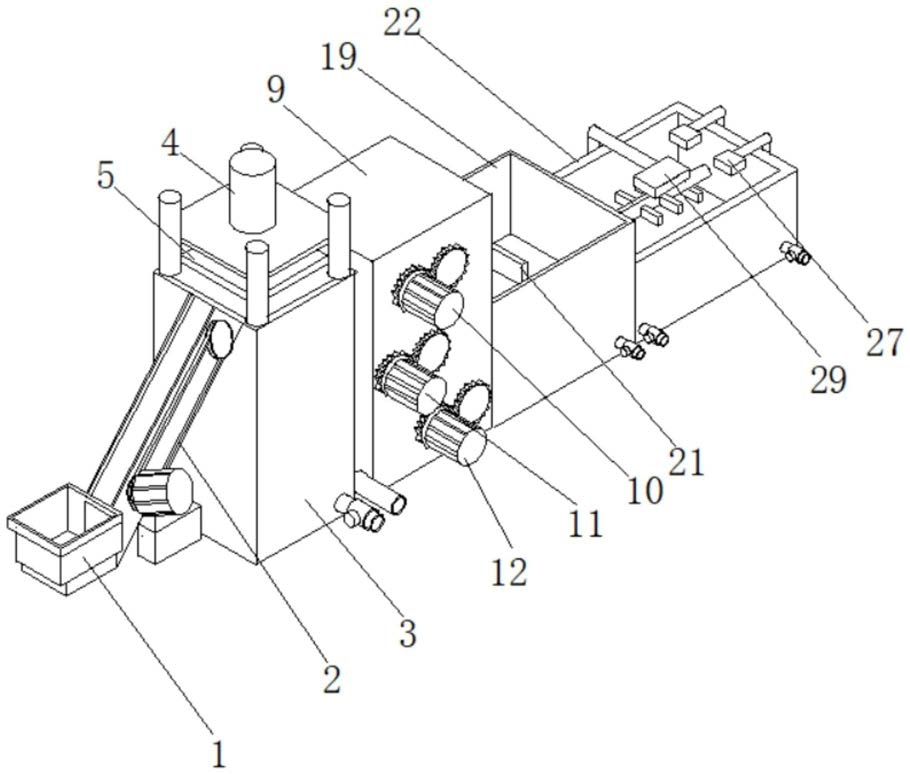

1.一种新能源汽车蓄电池回收用塑料壳分离设备,包括收料仓(1),其特征在于:所述收料仓(1)的一端安装有运输机(2),且运输机(2)的一端连接有收集仓(3),所述收集仓(3)的顶端安装有气缸(4),且气缸(4)的输出端连接有压板(5),所述收集仓(3)的内部设置有滤网(6),且收集仓(3)的一侧连接有粉碎仓(9),所述粉碎仓(9)的外侧连接有第一粉碎机构(10),且第一粉碎机构(10)的底端连接有第二粉碎机构(11),所述第二粉碎机构(11)的底端设置有第三粉碎机构(12),且第二粉碎机构(11)、第三粉碎机构(12)和第一粉碎机构(10)包括有第一电机(13),所述第一电机(13)的输出端连接有主动轮(14),且主动轮(14)的一侧连接有从动轮(15),且从动轮(15)的输出端连接有第一破碎辊(16),所述主动轮(14)的输出端连接有第二破碎辊(17),且第二破碎辊(17)的第一破碎辊(16)的底端皆设置有挡板(18),所述粉碎仓(9)的一侧连接有分离仓(19),且分离仓(19)的顶端安装有第二电动推杆(20),所述第二电动推杆(20)的输出端连接有推板(21),所述分离仓(19)的一侧连接有除胶仓(22),且除胶仓(22)的一侧安装有第二电机(23),所述第二电机(23)的输出端连接有搅拌轴(24),且搅拌轴(24)的外侧连接有搅拌叶片(25),所述第二电机(23)的一侧安装有烘干风机(26),且烘干风机(26)的输出端连接有烘干喷嘴(27),所述除胶仓(22)的后侧安装有吸尘器(28),且吸尘器(28)的输出端连接有吸尘嘴(29)。

2.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述收料仓(1)内部的一侧设置有通孔,所述运输机(2)贯穿通孔并延伸至收料仓(1)的内部。

3.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述收集仓(3)的内部设置有空腔,且收集仓(3)底端的一侧连接有排出口,且排出口的外侧连接有控制阀,所述滤网(6)位于空腔的顶端,且滤网(6)的顶端设置有推块(7),所述推块(7)的一端安装有第一电动推杆(8)。

4.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述粉碎仓(9)的内部设置有连接通道,且连接通道的一端位于收集仓(3)的一侧,所述连接通道贯穿粉碎仓(9)并延伸至其内部,所述主动轮(14)和从动轮(15)相啮合,且主动轮(14)通过联轴器与第二破碎辊(17)可拆卸连接,所述从动轮(15)通过联轴器与第一破碎辊(16)可拆卸连接,且第一破碎辊(16)和第二破碎辊(17)皆通过轴承与粉碎仓(9)转动连接。

5.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述粉碎仓(9)内部的底端连接有导向板,且导向板倾斜设置在粉碎仓(9)的内部,所述粉碎仓(9)的一端设置有进水口,且粉碎仓(9)远离进水口的一端设置有通孔,所述分离仓(19)的外侧连接有出水口。

6.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述搅拌轴(24)贯穿除胶仓(22)并延伸至其内部,所述搅拌叶片(25)的数量为多组,多组所述搅拌叶片(25)等距分布在搅拌轴(24)的外侧。

7.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述除胶仓(22)的外侧设置有进水口,且除胶仓(22)远离进水口的一侧设置有出水口,且进水口和出水口的外侧皆连接有控制阀。

8.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述烘干风机(26)的输出端连接有输出管,且输出管的外侧连接有三通管,且输出管通过三通管连接有连接管,且连接管的数量为两组,所述烘干喷嘴(27)的数量为两组。

9.根据权利要求1所述的一种新能源汽车蓄电池回收用塑料壳分离设备,其特征在于:

所述吸尘器(28)的输出端连接有吸尘管,且吸尘管与吸尘嘴(29)固定连接。
