专利号: 2020102242373
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

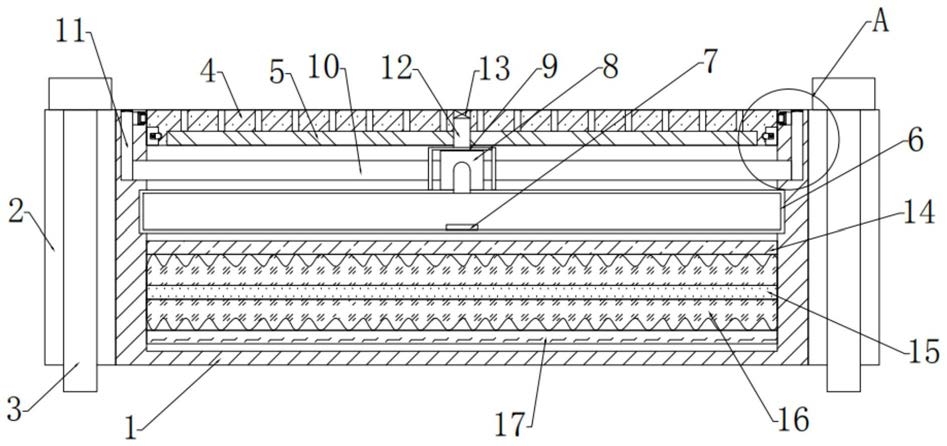

1.一种建筑外墙隔音降噪设备,包括固定框(1),其特征在于,所述固定框(1)左右两侧均设置有安装机构,所述固定框(1)内侧顶部设置有第一隔音机构,所述第一隔音机构下侧设置有第二隔音机构,所述第二隔音机构下侧设置有吸音机构,所述第一隔音机构包括隔音板(4),所述隔音板(4)底部固定连接设置有隔热板(5),所述隔音板(4)底端左右两侧均设置有限位槽,所述固定框(1)顶端内侧固定连接设置有与限位槽相对应的限位块(23),所述限位块(23)内侧设置有卡块(24),所述卡块(24)与限位块(23)之间固定连接设置有第二弹簧(26),所述隔音板(4)内侧设置有与卡块(24)相对应的卡槽(25),所述第二隔音机构包括固定连接设置在固定框(1)内侧的真空箱(6),所述真空箱(6)顶部螺栓连接设置有真空泵(8),所述真空泵(8)输入端与真空箱(6)连接,所述真空箱(6)内侧设置有真空传感器(7),所述真空泵(8)外侧设置有与真空箱(6)螺栓连接的防护框(9),所述第一隔音机构与第二隔音机构之间设置有连接机构,所述连接机构包括导气管(10),所述导气管(10)输入端与真空泵(8)输出端连接,所述导气管(10)左右两侧输出端均与固定连接设置在固定框(1)内侧的固定管(11)连接,所述固定管(11)顶端内侧固定连接设置有第二阀门(18),两侧所述固定管(11)靠近隔音板(4)一侧均固定连接设置有支管(19),所述支管(19)内侧滑动连接设置有推板(20),所述推板(20)靠近隔音板(4)一侧固定连接设置有压块(21),所述压块(21)上下两侧均设置有与推板(20)固定连接的第一弹簧(22),所述第一弹簧(22)另一端与固定框(1)固定连接,所述导气管(10)顶部固定连接设置有出气管(12),所述出气管(12)内侧固定连接设置有第一阀门(13)。

2.根据权利要求1所述的建筑外墙隔音降噪设备,其特征在于,所述吸音机构包括固定连接设置在固定框(1)内侧的支撑板(15),所述支撑板(15)上下两侧分别设置有与固定框(1)螺栓连接的防水板(14)和防火板(17),所述防水板(14)与支撑板(15)、防火板(17)与支撑板(15)之间均设置有吸音棉(16),所述吸音棉(16)与支撑板(15)之间通过粘合胶连接。

3.根据权利要求1所述的建筑外墙隔音降噪设备,其特征在于,所述安装机构包括固定连接设置在固定框(1)左右两侧的安装块(2),所述安装块(2)与墙体之间通过建筑膨胀锚栓(3)连接。

4.根据权利要求3所述的建筑外墙隔音降噪设备,其特征在于,所述第一阀门(13)为球阀,所述第二阀门(18)为单向压力阀。
