专利号: 2020102249156
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

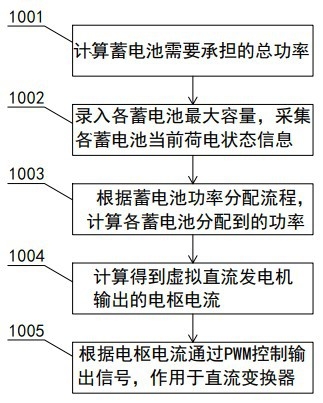

1.一种虚拟直流发电机控制下荷电状态均衡功率分配方法,其特征在于:包括如下步骤:步骤1001,计算蓄电池需要承担的总功率;

步骤1002,录入各蓄电池最大容量,采集各蓄电池当前荷电状态信息;

步骤1003,根据蓄电池功率分配流程,计算得到每一个蓄电池在n次功率分配后分配到的功率;

步骤1004,计算得到虚拟直流发电机输出的电枢电流;

步骤1005,根据电枢电流通过PWM控制输出作用于直流变换器的信号;

步骤1003中所述的蓄电池功率分配流程,包括如下步骤:

步骤1003‑1,设定蓄电池参考容量,对所有蓄电池设置虚拟容量,使所有蓄电池的容量与参考容量相同;

所述的蓄电池参考容量的设定标准为:参考容量的值大于等于所有蓄电池中容量最高的一个蓄电池的容量值;

以参考容量为基准对其他蓄电池分别增设虚拟容量,将其他蓄电池的容量虚拟增大至该参考容量后进行功率分配;

步骤1003‑2,计算包含虚拟容量在内时,每一个蓄电池第一次功率分配实际承担功率、虚拟容量第一次功率分配承担功率以及第一次功率分配剩余功率;

所述的第一次功率分配剩余功率为所有蓄电池虚拟容量一次承担功率之和;

步骤1003‑3,将第一次功率分配剩余功率作为第二次功率分配的总功率,计算得出蓄电池第二次功率分配实际承担功率、虚拟容量第二次功率分配承担功率和第二次功率分配剩余功率;

步骤1003‑4,根据步骤1003‑2~步骤1003~3,将第n‑1次功率分配剩余功率作为第n次功率分配的总功率,计算得出蓄电池第n次功率分配实际承担功率,虚拟容量第n次功率分配承担功率,第n次功率分配剩余功率;

步骤1003‑5,计算得到每一个蓄电池在n次功率分配后分配到的功率。

2.根据权利要求1所述的虚拟直流发电机控制下荷电状态均衡功率分配方法,其特征在于:所述步骤1003‑5中所述每一个蓄电池n次功率分配后分配到的功率为蓄电池n次功率分配实际承担功率之和,其中第i个蓄电池分配到的功率Pbati为:式中,Pbat为蓄电池在微网运行中所要承担的总功率;Cmax为蓄电池的参考容量,k为人为设定的数值,Ct为第t个蓄电池的容量,Ci为第i个蓄电池的容量,SOCi为第i个蓄电池的荷电状态,SOCt为第t个蓄电池的荷电状态,SOCx为第x个蓄电池的荷电状态,m为总的蓄电池数量,k为改变蓄电池荷电状态均衡速度的数值。
