1.一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，包括如下过程：

将黑磷纳米片加入氧化石墨烯纳米片分散液中，并搅拌均匀，得到混合液A；

向混合液A中加入油胺，形成絮状物，直至絮状物不再增加，再加入基础油，絮状物转移至基础油中，直至絮状物全部转移到基础油后，再将基础油分离出来，向基础油中加入表面活性剂，然后搅拌均匀，得到所述含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂；

其中，氧化石墨烯纳米片分散液的浓度为1‑2mg/ml，氧化石墨烯纳米片与黑磷纳米片的质量比为(3:2)‑(4:1)，氧化石墨烯纳米片的结构为层状结构，氧化石墨烯纳米片的粒度为500‑800nm；黑磷纳米片的粒度为300‑500nm；

表面活性剂的加入量为基础油质量的0.1％‑0.5％；

黑磷纳米片与基础油的质量比为：1:2500‑5000。

2.根据权利要求1所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，黑磷纳米片的制备过程包括：将3‑5份黑磷粉末置于10000‑30000份溶剂中，在8‑15℃水浴中超声8‑10h，超声后进行离心分离，取沉淀物，将沉淀物在真空环境下干燥，得到黑磷纳米片。

3.根据权利要求2所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，离心分离的过程包括：先在3000‑4000rpm转速下离心20‑30min，取上清液以7000‑9000rpm转速下离心20‑

30min，最后再取上清液以10000‑12000rpm转速下离心20‑30min。

4.根据权利要求2所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，干燥温度为40‑60℃。

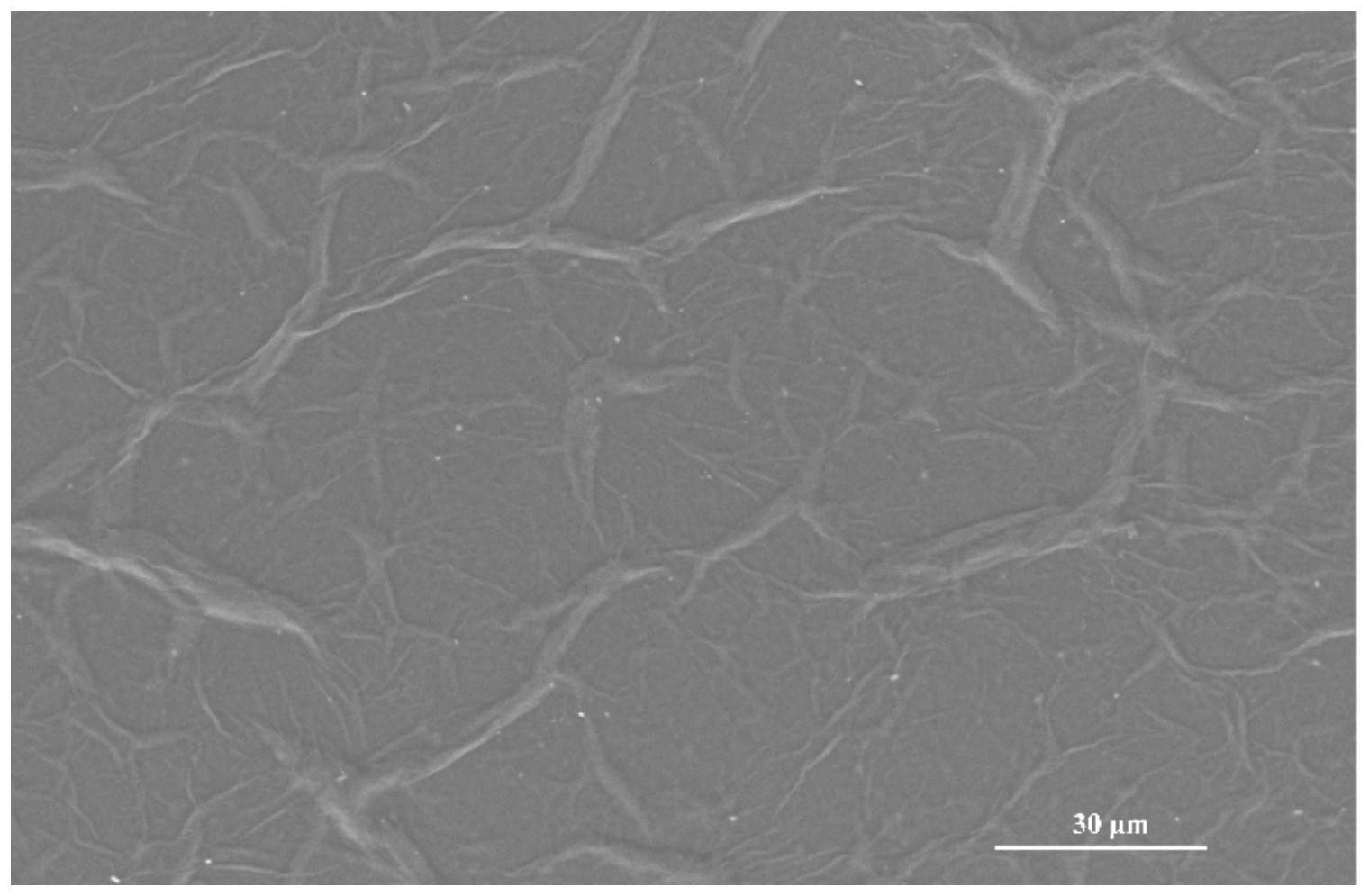

5.根据权利要求1所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，氧化石墨烯纳米片的制备过程包括：对石墨进行预氧化；

以质量份数计：

取1200‑2000份的浓H2SO4、200‑300份的过硫酸钾和200‑300份的P2O5加入容器中，升温到70‑80℃进行溶解；

再加入200‑300份天然石墨，恒温搅拌反应4‑5h；

反应完毕后，将得到的反应溶液冷却；用5000‑8000份去离子水稀释，然后过滤并用去离子水洗涤，将得到的滤饼干燥，得到预氧化石墨；

将所述预氧化石墨加入到12000‑15000份浓硫酸中，然后再加入1300‑1500份K2MnO4并且在加入K2MnO4的过程中控制溶液温度为5‑10℃；加完K2MnO4后，升温至35‑40℃，恒温搅拌

2‑3h进行反应；反应结束后，用50000‑80000份去离子水稀释，搅拌10‑20min，然后加入

2000‑2500份溶质质量百分数为25％‑30％的H2O2，同时用溶质质量百分数为8％‑10％的盐酸和去离子水洗涤，最后将得到的滤饼真空干燥，得到氧化石墨烯纳米片。

6.根据权利要求5所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，真空干燥的温度为50‑60℃。

7.根据权利要求1所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，氧化石墨烯纳米片的层数为3‑6层，黑磷纳米片的层数为3‑5层。

8.根据权利要求1所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，基础油采用液体石蜡。

9.根据权利要求1所述的一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法，其特征在于，表面活性剂采用Span80。

10.一种含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂，其特征在于，通过权利要求

1‑9任意一项所述含有纳米氧化石墨烯/黑磷纳米片的复合润滑剂的制备方法制得。
