专利号: 2020102271427
申请人: 南通市苏中纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

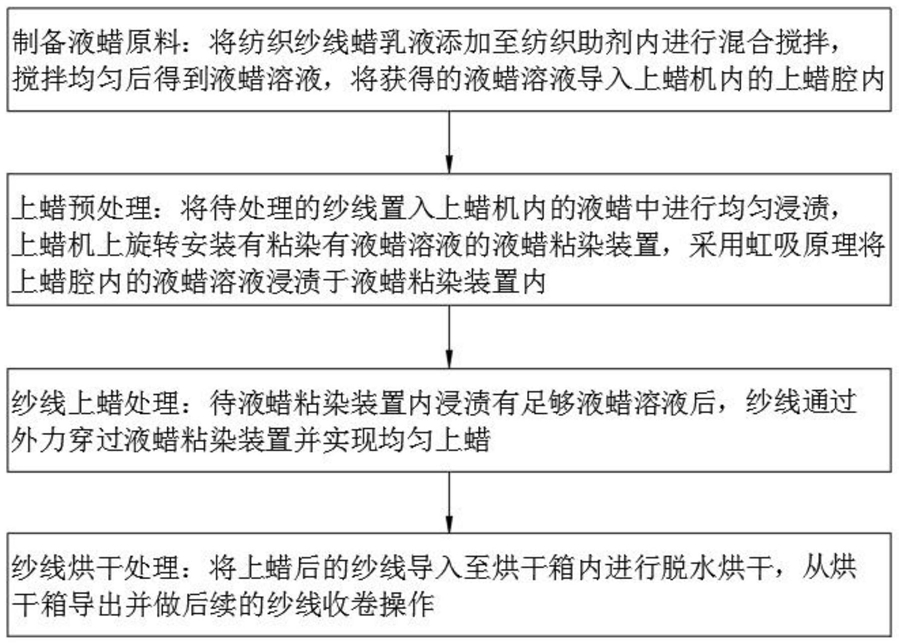

1.一种全面型毛细渗透式纱线上蜡工艺,其特征在于:包括以下步骤:

S1、制备液蜡原料:将纺织纱线蜡乳液添加至纺织助剂内进行混合搅拌,调节PH为5-

6.5,搅拌均匀后得到液蜡溶液,将获得的液蜡溶液导入上蜡机(1)内的上蜡腔(101)内;

S2、上蜡预处理:将待处理的纱线置入上蜡机(1)内的液蜡中进行均匀浸渍,上蜡机上旋转安装有粘染有液蜡溶液的液蜡粘染装置,液蜡粘染装置的底部置于上蜡腔(101)内,采用毛细渗透原理将上蜡腔(101)内的液蜡溶液浸渍于液蜡粘染装置内;

S3、纱线上蜡处理:待液蜡粘染装置内浸渍有足够液蜡溶液后,纱线通过外力穿过液蜡粘染装置并实现均匀上蜡;

S4、纱线烘干处理:将S2中上蜡后的纱线导入至烘干箱(2)内进行脱水烘干,从烘干箱(2)导出并做后续的纱线收卷操作。

2.根据权利要求1所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述纺织纱线蜡乳液选用改性PE蜡,所述纺织纱线蜡乳液与纺织助剂的质量分数比为1:3。

3.根据权利要求2所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述纺织助剂包括但不限于柔软剂、毛效提升剂、除硅剂、固色剂中的一种或多种。

4.根据权利要求1所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述液蜡粘染装置包括旋转设置于上蜡腔(101)上的上蜡辊(3),所述上蜡辊(3)的一端中部固定连接有旋转柱(7),所述上蜡辊(3)通过旋转驱动机构旋转安装于上蜡机(1)上,所述上蜡辊(3)远离旋转柱(7)的一端开设有浸渍腔(301),所述上蜡辊(3)靠近旋转柱(7)的一端开设有与浸渍腔(301)相连通的内穿线孔(302),所述旋转柱(7)的内部开设有与内穿线孔(302)相连通的外穿线孔(701),所述浸渍腔(301)内紧密套设有环形海绵上蜡层(4),所述上蜡辊(3)的内壁固定贯穿插设有多条与浸渍腔(301)相连通的液蜡吸附机构。

5.根据权利要求4所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述液蜡吸附机构包括开设于上蜡辊(3)内部的多组连通腔,多组所述连通腔环形均匀分布于浸渍腔(301)的四周,且多组连通腔内均贯穿插设有棉芯条(5)。

6.根据权利要求4所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述旋转驱动机构包括固定连接于上蜡机(1)上的支撑板(6),所述旋转柱(7)旋转套设于支撑板(6)靠近底端的侧壁上,所述支撑板(6)靠近上端的外侧壁上通过转动轴(8)固定套设有驱动齿轮(9),所述支撑板(6)的另一端固定安装有对转动轴(8)进行驱动的电机(10),所述旋转柱(7)的侧壁上固定套设有从动齿轮(11),所述从动齿轮(11)与驱动齿轮(9)啮合连接。

7.根据权利要求6所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述旋转柱(7)通过轴承(12)旋转安装于支撑板(6)内,且啮合连接的从动齿轮(11)与驱动齿轮(9)位于支撑板(6)的外侧处。

8.根据权利要求1所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述烘干箱(2)固定安装于上蜡机(1)的另一端,所述烘干箱(2)与上蜡辊(3)水平设置,且烘干箱(2)为L型结构,所述烘干箱(2)上开设有纱线进出的进纱口和出纱口,所述进纱口与浸渍腔(301)位置相对应,所述烘干箱(2)的内部转动安装有对纱线进行导出的导向轮(13)。

9.根据权利要求8所述的一种全面型毛细渗透式纱线上蜡工艺,其特征在于:所述烘干箱(2)远离上蜡辊(3)的设有进风口(14),所述烘干箱(2)的顶端部开设有通气口(15)。
