专利号: 2020102280977
申请人: 安徽建筑大学
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

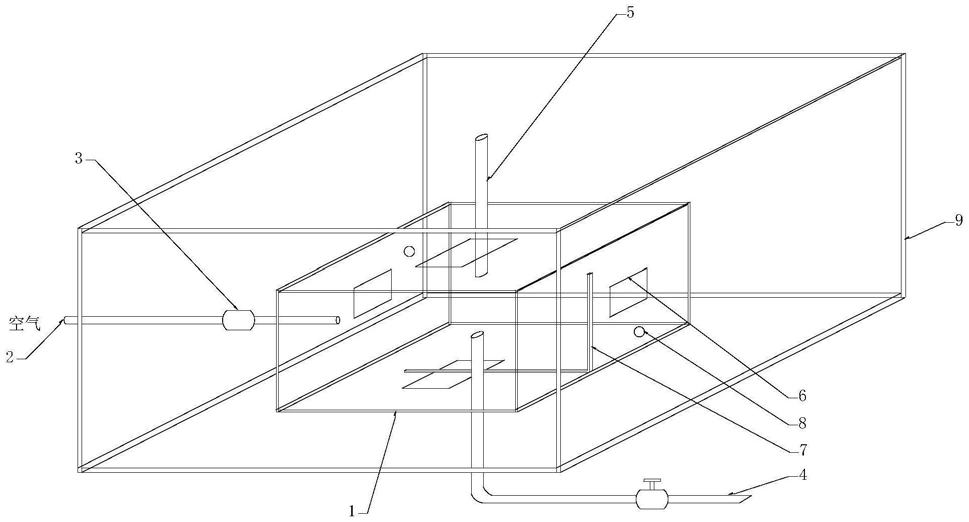

1.一种航空燃油模拟箱燃爆模拟装置,其特征在于:包括环境舱、航空燃油模拟箱、空气输入模块、氮气和氧气分离装置、航空燃油补充装置、电火花装置、热电偶树、压力测量传感器,所述的航空燃油模拟箱设置在环境舱内,并且在航空燃油模拟箱上设置有观察窗,所述的航空燃油模拟箱一侧连接空气输入模块,空气输入模块上安装可模拟分子筛的氮气和氧气分离装置,航空燃油模拟箱的顶面上设置有电火花装置,航空燃油模拟箱内放置一棵热电偶树以及两个压力测量传感器,所述的航空燃油补充装置与航空燃油模拟箱连通。

2.根据权利要求1所述的一种航空燃油模拟箱燃爆模拟装置,其特征在于:所述的观察窗由耐爆玻璃封堵,观察窗设置有四个,分别位于航空燃油模拟箱的顶面、底面、左侧面和右侧面。

3.根据权利要求2所述的一种航空燃油模拟箱燃爆模拟装置,其特征在于:所述的模拟装置还包括防护罩以及支撑柱,所述的防护罩包括立方体框、支撑横杆、连接杆、矩形框、不锈钢网和PC透明板,所述的立方体框由12根作为棱边的支撑杆组成,所述的支撑横杆设置有多根,相互平行的固定设置在立方体框架的底面的支撑杆之间,所述的航空燃油模拟箱设置在支撑横杆上,所述的连接杆设置有多根,分别固定的设置在立方体框架的顶面的支撑杆上,所述的矩形框设置在立方体框架的顶面的支撑杆之间,并且与连接杆固连,所述的PC透明板设置有五块,其中一块分别设置在矩形框内,其余四块分别垂直的设置在矩形框的底面的四个边缘上,所述的不锈钢网设置在立方体框的六个面上,所述的支撑柱设置在立方体框的底面上。

4.根据权利要求3所述的一种航空燃油模拟箱燃爆模拟装置,其特征在于:所述的支撑柱包括底部支柱、上部支柱、滑杆和弹簧,所述的上部支柱固定设置在立方体框的底面上,所述的底部支柱的顶面和上部支柱的底面分别开设有滑腔,所述的滑杆的两端部均设置有直径大于滑杆直径的滑块,所述的滑杆的两端的滑块分别可滑动的安装在底部支柱和上部支柱的滑腔内,所述的弹簧套装在滑杆上,并且两端分别与底部支柱的顶面和上部支柱的底面固连。
