专利号: 2020102284963
申请人: 广州中安基因科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

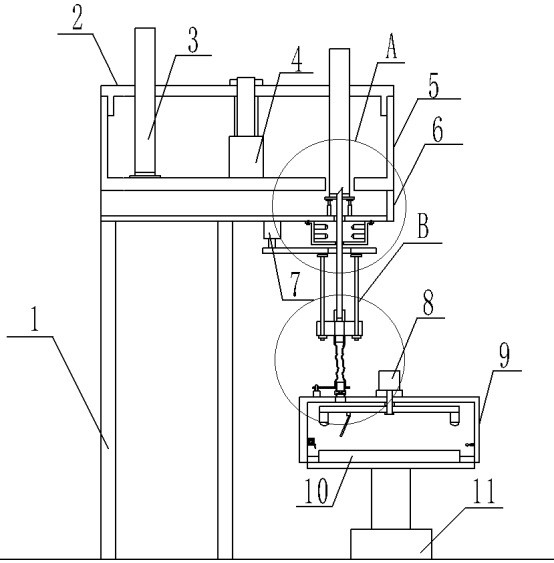

1.一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述细菌溶液接种装置包括预存放装置、传输装置和接种装置,所述预存放装置内预先存放有细菌溶液的试管(3),所述传输装置用于从试管(3)中获取细菌溶液,并将细菌溶液传送给接种装置,所述接种装置将接收到的细菌溶液进行接种;

所述预存放装置包括无盖的第一盒体(5),所述第一盒体(5)上设置有试管板(2),所述试管板(2)与第一盒体(5)配合使用,所述试管板(2)上开设有第一试管通孔,所述第一试管通孔内设置有倒放的试管(3),所述试管(3)的试管口处设置有橡胶的试管盖,所述第一盒体(5)内设置有第一电机(4),所述第一电机(4)驱动试管板(2)转动,所述第一盒体(5)的下底面设置有第二试管通孔(12),所述第二试管通孔(12)位于第一电机(4)的一侧;所述第一盒体(5)的下方设置有第二盒体(6),所述第二盒体(6)与第一盒体(5)的下底面固定连接,所述第二盒体(6)的下底面开设有第一针管通孔(14),所述第二盒体(6)内设置有第一液压杆(13),所述第一液压杆(13)位于第一针管通孔(14)的两侧,所述第二试管通孔(12)、第一针管通孔(14)的中心处于同一直线上,所述第二盒体(6)的下方设置有支撑架(1)。

2.根据权利要求1所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述传输装置包括针管灭菌装置和针管驱动装置,所述针管灭菌装置包括第三盒体(16),所述第三盒体(16)设置于第二盒体(6)的下底面,所述第三盒体(16)的下底面设置有第二针管通孔(50),所述第三盒体(16)两侧的内壁设置有第一灭菌单元(17);所述针管驱动装置包括液压气缸(7),所述液压气缸(7)设置于第二盒体(6)的下底面,所述液压气缸(7)位于第三盒体(16)的一侧,所述液压气缸(7)的伸缩端设置有提升板(18),所述提升板(18)上开设有第三针管通孔(18a),所述提升板(18)的下底面设置有限位杆(20),所述限位杆(20)位于第三针管通孔(18a)的两侧,所述限位杆(20)上设置有上限位块(21)和下限位块(24),所述第三针管通孔(18a)的下方设置有针管组件,所述针管组件包括依次连接的第一装配块(22)、第二装配块(23)和第三装配块(40),所述第一装配块(22)开设有第一流道(51),所述第二装配块(23)开设有第二流道(26),所述第三装配块(40)开设有第三流道(52),所述第三针管通孔(18a)、第一流道(51)、第二流道(26)、第三流道(52)的中心与第二针管通孔(50)处于同一直线上,所述第一流道(51)内设置有针管(19),所述第二装配块(23)套设于限位杆(20),所述第二装配块(23)位于上限位块(21)和下限位块(24)之间,所述第三装配块(40)外套设有橡胶软管(25),所述橡胶软管(25)与接种装置连接。

3.根据权利要求2所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述接种装置包括第二液压杆(11),所述第二液压杆(11)的伸缩端设置有托盘(41),所述托盘(41)的上方设置有第四盒体(9),所述第四盒体(9)的下端为敞口,所述第四盒体(9)的上底面上设置有第三电机(8)和第二电机(27),所述第三电机(8)位于第四盒体(9)的中心,所述第四盒体(9)内设置有转盘(42),所述第三电机(8)驱动转盘(42)转动,所述第四盒体(9)的上底面开设有接种进口(43),所述第二电机(27)位于接种进口(43)的一侧,所述第二电机(27)上设置有转换板(28),所述转换板(28)远离第二电机(27)的一端开设有接种通道(29),所述接种通道(29)的一端与传输装置连通,所述接种通道(29)的一端设置有电磁阀(30),所述第二电机(27)能够驱动转换板(28)转动使得接种通道(29)的中心与接种进口(43)的中心处于同一直线上;所述转盘(42)上设置有第二灭菌单元(33)和接种轨道,所述接种轨道上设置有滑块(44),所述滑块(44)上设置有倾斜设置的接种环(31),所述接种环(31)下端的初始位置位于接种进口(43)的下端,所述第四盒体(9)内壁的一侧设置有铺膜装置,所述铺膜装置内设置有封口膜(36),与所述铺膜装置相对的第四盒体(9)内壁的另一侧设置有机械手臂(32),所述机械手臂(32)用于从铺膜装置中拉取封口膜(36)覆盖在位于托盘(41)上的培养皿(10)。

4.根据权利要求3所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述铺膜装置包括固定框架(35),所述固定框架(35)内设置有正六边形的滚筒(37),所述封口膜(36)缠绕在正六边形的滚筒(37)上,所述固定框架(35)包括下边框和右边框,所述右边框上开设有第一封膜通道(45),所述下边框上开设有第二封膜通道(49),所述封口膜(36)的一端依次穿过第一封膜通道(45)和第二封膜通道(49),所述第一封膜通道(45)内设置有限位条(46),所述限位条(46)位于封口膜(36)的两侧,所述下边框的下底面设置有倾斜设置的切板(38),所述第二封膜通道(49)的一侧设置有倾斜设置的切刀凹槽(39),所述切刀凹槽(39)内设置有第四液压杆(47),所述第四液压杆(47)的伸缩端上设置有切刀(48),所述切刀(48)与切板(38)配合使用。

5.根据权利要求4所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述第二灭菌单元(33)倾斜设置在转盘(42)的圆周上,所述接种轨道包括多个相连的Z字形轨道,所述托盘(41)的圆周上设置有橡胶垫(34)。

6.根据权利要求5所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述第一流道(51)设置有内螺纹,所述针管(19)上设置有外螺纹,所述针管(19)与第一流道(51)螺纹连接。

7.根据权利要求6所述的一种减少其他菌种混入的细菌溶液接种装置,其特征在于:所述第一液压杆(13)的伸缩端上设置有橡胶托垫(15),所述橡胶托垫(15)托垫内设置有压力传感器。
